德索BNC-JWB2 BNC公头弯式连接器 焊接式 适用086/RG405半柔线缆4G厂商
一、产品概述

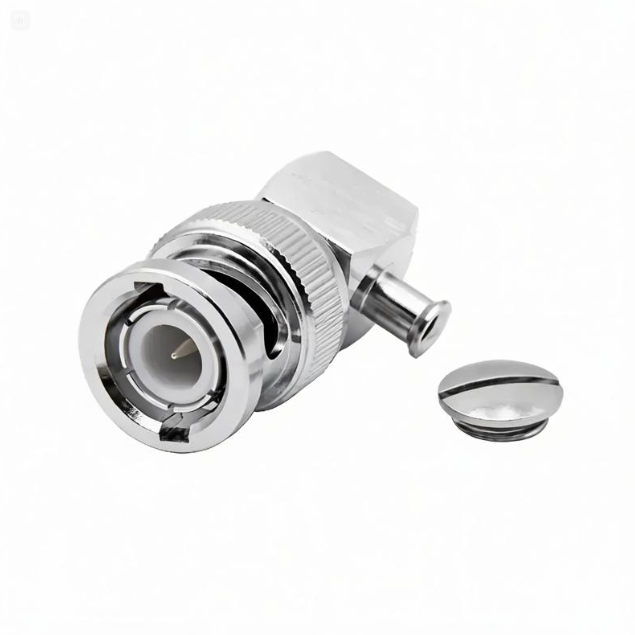

本产品为德索（DOSIN）针对半柔性同轴电缆弯角出线与高可靠性焊接连接场景推出的 BNC型弯公头焊接式射频连接器，官方标准型号：BNC-JWB2。该产品专为 KTR086 与 RG405 等086规格半柔性同轴电缆的精密端接而设计，是通信测试、微波模块及军工电子中需要在狭小空间内实现射频信号90°转向传输与高可靠性连接的关键互连组件。
该连接器采用 BNC公头（阳针） 接口形态，通过标准双销钉 卡口式快锁结构 实现与BNC母座的快速插拔与可靠连接——只需旋转四分之一圈即可完成锁紧或分离，插拔手感顺滑且锁定牢固，特别适合需要频繁插拔或快速组装的测试与工程环境。其独特的 90°弯式（直角） 结构设计，使线缆引出方向与连接器轴线垂直，相较于传统直式连接器，可大幅节省设备内部纵向空间，尤其适用于PCB布局紧凑、线缆需沿机壳内壁布设或面板后方空间受限的场景。尾部采用 焊接式（Solder） 端接工艺——内导体通过焊接固定，外导体通过焊锡实现360°全封闭屏蔽连接——确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与相位稳定性。产品总长 26.8mm，安装螺纹长度 14.5mm，结构紧凑。内导体采用 黄铜镀金，外导体采用 黄铜镀三元合金，具备优异的导电性与耐腐蚀性，频率覆盖 DC ~ 4GHz，是各类高频弯角互连与高可靠性应用的理想选择。
| 项目 | 规格详情 |
|---|---|
| 产品型号 | BNC-JWB2 |
| 接口形态 | BNC公头（阳针），双销钉卡口式快锁 |
| 适用电缆 | KTR086 / RG405（086规格半柔性同轴电缆） |
| 端接方式 | 焊接式（Solder） ，内导体焊接+外导体焊接 |
| 结构样式 | 90°弯式（直角） |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 4GHz（覆盖4G通信、广播电视、测试测量等主流频段） |
| 电压驻波比（VSWR） | ≤ 1.25（全频段内回波损耗控制优良） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 内导体接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC公头（阳针），标准双销钉卡口式快锁结构 |
| 适用电缆 | KTR086 / RG405（086规格半柔性同轴电缆） |
| 端接方式 | 焊接式（Solder） ，内导体与外导体均通过焊接固定 |
| 结构样式 | 90°弯式（直角） |

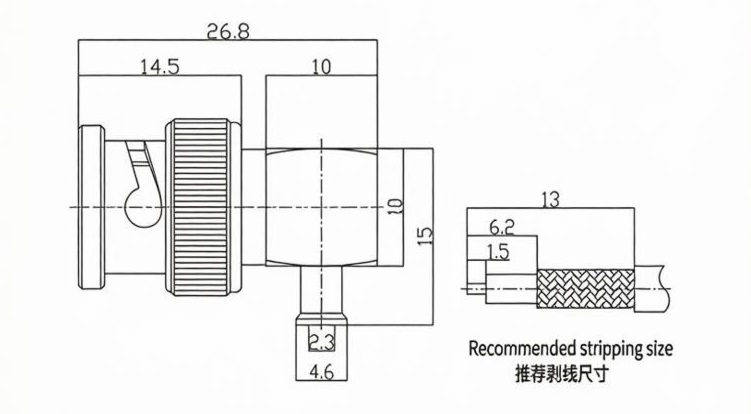

| 安装螺纹长度 | 14.5mm |
| 整体总长 | 26.8mm |
| 推荐剥线尺寸 | 严格按照图示剥线尺寸作业，确保焊接可靠性 |
| 内导体材质 | 黄铜，表面镀金工艺（高导电率、抗氧化） |
| 外导体材质 | 黄铜，表面镀三元合金工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS 国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款BNC-JWB2弯公头焊接式连接器凭借其 弯式节省空间、焊接连接可靠、适配086半柔线缆 的优异特性，被广泛应用于以下对信号完整性与机械强度要求严苛的场景：
-
射频测试线缆组件：在射频实验室中制作BNC弯式测试跳线，焊接式结构配合半柔线缆可实现优异的相位稳定性与抗拉强度，弯式设计便于连接器在密集面板上并排使用，避免线缆过度弯折。
-
微波模块内部互连：在射频功率放大器（PA）、低噪声放大器（LNA）等微波模块的内部射频互连中，弯式出线方式使线缆走向更合理，提升整机装配效率与可靠性。焊接式连接器与外导体铜管的焊接可实现全封闭屏蔽，有效减少信号泄漏。
-
通信基站与天馈系统：在4G/5G宏基站、微基站的天线馈线链路中，用于086半柔馈线的弯角终端连接。卡口式快锁结构便于现场快速连接与断开，弯式设计使线缆可沿机柜内壁布设，大幅节省设备内部空间。
-
军工与航空航天：在机载、舰载及地面车载电子设备中，焊接式连接配合半柔线缆，凭借其抗振动、耐盐雾的优异环境适应性，提供长期稳定可靠的射频连接。
四、德索连接器（DOSIN）弯式焊接系列品控实力
BNC系列连接器与KTR086/RG405等半柔性同轴电缆的弯式焊接配合，对结构设计、焊接工艺与阻抗匹配有着高于普通直式连接器的技术要求。弯式结构天生存在电磁场突变区域，若内部中心针弯折处的同轴度或绝缘介质补偿设计不当，极易在弯折点引发信号反射，导致驻波比恶化。半柔线缆的外导体为编织加镀银铜带结构，内导体为镀银铜包钢线，焊接温度与时间的控制直接影响焊接质量——焊锡不足可能导致接触不良与信号泄漏，焊锡过多或加热时间过长则可能损伤PTFE绝缘介质，引发阻抗不连续与相位漂移。
德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对BNC-JWB2型号全线采用高精度数控车削与弯式一体化加工工艺。我们对弯折处中心针的同轴度实施严格管控，并通过精密的 PTFE绝缘介质 阶梯补偿设计，确保高频信号在弯式结构内部实现平滑过渡。出厂的每一枚连接器均经过全频段驻波检测，确保 DC ~ 4GHz 全频带内VSWR稳定在 ≤ 1.25 的优异水平。
作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度黄铜棒料 及优质电镀工艺。出厂的每一枚连接器，其内导体采用 黄铜镀金，确保高导电率与耐磨损；外导体采用 黄铜镀三元合金，具备优异的抗腐蚀与抗氧化能力。产品 100% 满足RoHS环保要求，是各大通信设备商、线束加工厂及军工院所大批量采购的可靠源头货源。
五、技术交流与工程选型快问
在086半柔线缆的弯式焊接加工中，剥线尺寸偏差或焊接温度控制不当，常导致内导体焊接时焊锡流入绝缘层造成短路，或外导体焊接不充分引发屏蔽泄漏与信号衰减增大。弯式结构在频繁弯折受力下更易发生内部针芯偏移，对焊接工艺的一致性要求更高。德索（DOSIN）通过提供 精确的推荐剥线尺寸图 与 焊接工艺规范指导书（含推荐焊接温度、时间与焊料选型），正是为了解决“焊接不良导致信号不稳、弯式结构驻波离散性大、相位一致性差”这一半柔线束焊接加工领域的普遍痛点。
如需获取本系列BNC连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测驻波曲线报告、焊接工艺规范指导书，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
