德索BNC-KYB2A BNC母头连接器 穿墙防水圈密封 适用086半柔线缆6G厂商
一、产品概述

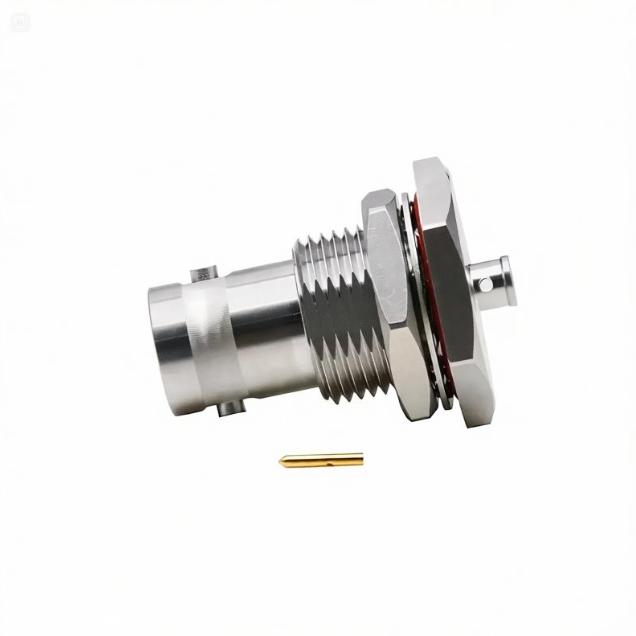

本产品为德索（DOSIN）针对半柔性同轴电缆终端连接与户外防水穿墙安装场景推出的 BNC型母头穿墙防水圈密封射频连接器，官方标准型号：BNC-KYB2A。该产品专为 KTR086、RG405、RM086 及 SS405 四类086规格半柔/半刚线缆的精密端接而设计，是通信基站、室外天馈系统、微波中继及军工电子中需要高可靠性防水密封与 DC ~ 6GHz 宽频段低损耗传输的关键互连组件。
该连接器采用 BNC母头（内孔） 接口形态，通过标准双销钉卡口式快锁结构实现与BNC公头插拔件的快速连接。其 穿墙式法兰+螺母后置锁紧 安装方式，配合 一体化防水圈密封设计（面板与连接器之间间隙仅0.3mm），可实现优异的防尘防水性能，适用于各类户外机箱与室外设备的穿墙转接场景。尾部采用 装接式（Assembly） 端接工艺，适配半柔线缆的外导体结构，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与相位稳定性。产品壳体配有 SW16 / SW17.5 扳手平台，方便安装与拆卸时的受力操作。产品结构设计精良、频率扩展至 6GHz，是户外设备面板射频接口防水的理想升级方案。
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 6GHz（覆盖4G/5G Sub-6GHz、Wi-Fi 6/6E、测试测量等高频段） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 内导体接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
| 电压驻波比（VSWR） | ≤ 1.25（全频段内回波损耗控制优良） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC母头（内孔），标准双销钉卡口式快锁结构 |
| 适用电缆 | KTR086 / RG405 / RM086 / SS405（086规格半柔/半刚同轴电缆） |
| 端接方式 | 装接式（Assembly），适配半柔线缆外导体 |
| 安装方式 | 穿墙式法兰+螺母后置锁紧，配合一体化防水圈密封（面板间隙0.3mm） |

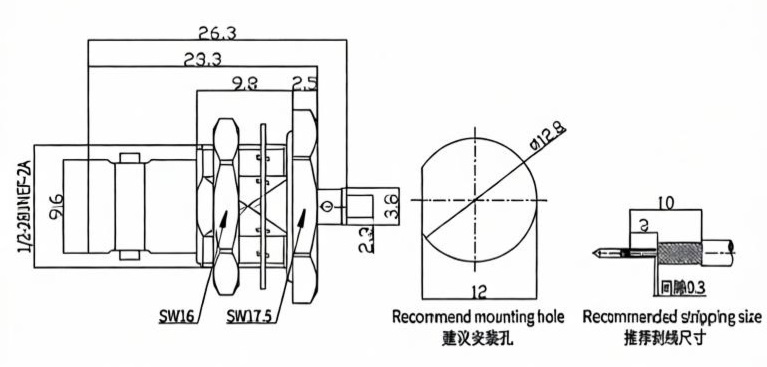

| 安装螺纹长度 | 23.3mm |
| 整体总长 | 26.3mm |
| 扳手平台 | SW16 / SW17.5，方便螺母锁紧与拆卸 |
| 推荐安装孔 | 严格按照图示孔径尺寸开孔，确保安装同轴度与密封效果 |
| 推荐剥线尺寸 | 严格按照图示剥线尺寸作业，确保装接可靠性 |
| 内导体材质 | 铍铜，表面镀金工艺（高弹性、耐疲劳、耐磨损） |
| 外导体材质 | 黄铜，表面镀三元合金工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE），高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与防水密封（ENVIRONMENTAL & WATERPROOF）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外极端环境） |
| 密封设计 | 穿墙安装+一体化防水圈，面板间隙仅0.3mm，有效防尘防水 |
| 绿色合规标准 | 100% 符合 RoHS 国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款BNC-KYB2A穿墙防水母座凭借其 6GHz宽频段覆盖、穿墙防水密封可靠、装接牢固、接触电阻极低 的优异特性，被广泛应用于以下对信号完整性与环境适应性要求严苛的场景：
-
室外通信基站与天馈系统：在4G/5G宏基站、微基站的室外天线馈线链路中，用于086半柔馈线的面板穿墙连接，一体化防水圈设计有效防止雨水与粉尘渗入设备内部，满足户外长期运行要求。
-
微波中继与雷达系统：在微波中继设备、气象雷达、导航雷达等户外系统中，半柔线缆配合本连接器可实现高相位稳定性的射频信号互连，6GHz频段覆盖满足新一代微波传输需求。
-
户外测试治具与野外机箱：在户外射频测试站点、野外应急通信机箱中，作为耐磨防损的高频过渡接口，承受频繁插拔与恶劣天气考验。
-
军工与航空航天：在机载、舰载及地面车载电子设备中，凭借其抗振动、耐盐雾、防淋雨的优异环境适应性，提供长期稳定可靠的射频连接方案。
四、德索连接器（DOSIN）穿墙防水系列品控实力
BNC系列连接器与半柔性同轴电缆的配合，对装接工艺与结构同轴度有着远高于普通柔性电缆的要求。半柔线缆的外导体为编织加镀银铜带结构，一旦装接不到位或连接器内导体与线缆内导体对心出现偏差，相位一致性将遭到破坏，导致高频信号失真。尤其在 6GHz 频段，微小的机械误差即可引发显著的插入损耗与驻波恶化。此外，户外穿墙防水安装场景对连接器法兰面与面板的贴合密封性提出了更高要求——面板间隙仅0.3mm，任何安装偏差都可能导致密封失效。
德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对BNC-KYB2A型号全线采用高精度数控车削一体化加工工艺。我们对法兰定位面、密封槽精度及内导体同轴度实施严格的多维度检测管控，确保连接器与半柔线缆装接后始终保持精准对心，同时保证防水圈与面板紧密贴合无间隙。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至6GHz全频段内的平滑过渡与低损耗传输。
作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度铍铜与黄铜棒料 及优质电镀工艺。出厂的每一枚连接器，其内导体采用 铍铜镀金，确保高弹性与耐疲劳；外导体采用 黄铜镀三元合金，具备优异的抗腐蚀与抗氧化能力。产品 100% 满足RoHS环保要求，是各大通信设备商、军工院所及户外系统集成商大批量采购的可靠源头货源。
五、技术交流与工程选型快问
在户外防水面板连接器的安装中，穿墙式结构若操作不当，常因螺母锁紧扭矩不均导致防水圈挤压变形或法兰面倾斜，引发密封失效与中心针偏移。此外，半柔线缆装接时剥线尺寸偏差亦可能导致相位漂移与信号衰减增大，尤其在6GHz高频段影响更为显著。德索（DOSIN）通过提供 精确的推荐剥线尺寸图 与 0.3mm间隙的精密防水圈配合设计，正是为了解决“防水密封不可靠、装接后高频性能不稳、户外长期运行可靠性不足”这一室外射频工程的普遍痛点。
如需获取本系列BNC连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测6GHz驻波曲线报告、装接工艺与防水安装规范指导书，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
