德索BNC-KE BNC-KHD-9 焊接BNC母头PCB面板固定插座 50Ω射频连接器源头工厂
一、产品概述

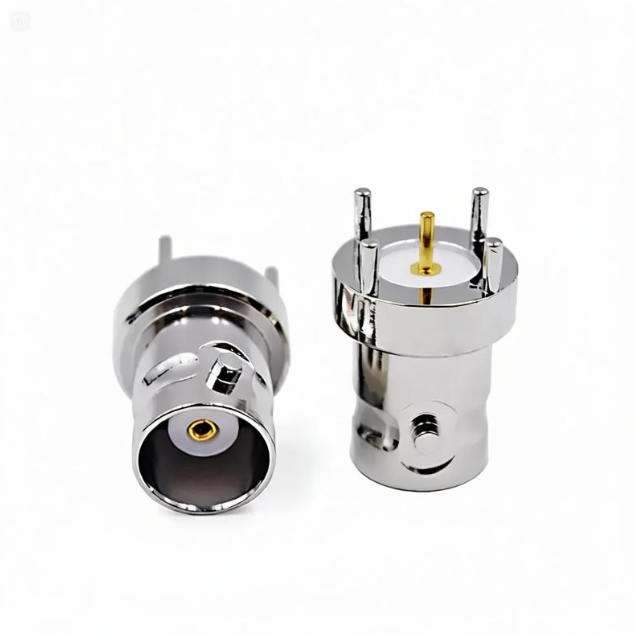

本产品为德索（DOSIN）针对PCB面板固定焊接安装场景推出的 BNC型母头面板固定射频连接器，包含 BNC-KHD-9 标准型号（行业惯用别称：BNC-KE）。该产品专为需要在设备机箱、仪器面板或屏蔽壳体上提供稳固BNC接口且对安装空间有紧凑要求的场景而设计，是通信设备、测试仪器及工业电子系统中不可或缺的面板级射频互连组件。
该连接器采用 BNC母头（内孔） 接口形态，通过标准双销钉卡口式快锁结构实现与BNC公头插拔件的快速连接，便捷的卡口锁紧机制使插拔操作高效可靠。其 法兰盘面板固定 安装方式，配合推荐安装孔位，可实现与机壳面板的牢固安装。尾部采用 焊片式（Solder Tab） 引出结构（总长仅 18.6mm），便于与PCB板或内部线缆进行可靠的手工或波峰焊接。产品整体 超紧凑设计，大幅节省面板后方空间，是各类紧凑型设备面板射频接口的理想选择。
| 项目 | 规格详情 |
|---|---|
| 产品型号 | BNC-KHD-9（行业别称：BNC-KE） |
| 接口形态 | BNC母头（内孔），双销钉卡口式快锁 |
| 安装方式 | 法兰盘面板固定，配合安装孔锁紧 |
| 结构样式 | 直型垂直安装式，超紧凑（总长18.6mm） |
| 尾部结构 | 焊片式引出，适合PCB焊接或内部线缆连接 |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 4GHz（覆盖4G通信、广播电视、测试测量等主流频段） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 内导体接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC母头（内孔），标准双销钉卡口式快锁结构 |
| 安装方式 | 法兰盘面板固定，配合安装孔锁紧 |
| 整体总长 | 18.6mm（超紧凑设计，节省面板后方空间） |
| 法兰宽度 | 11mm |
| 尾部结构 | 焊片式（Solder Tab） ，适合PCB焊接或内部线缆连接 |

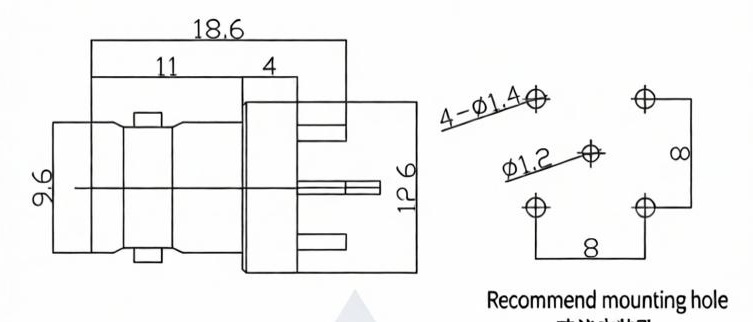

| 推荐安装孔 | 严格按照图示孔径尺寸开孔，确保安装同轴度 |
| 内导体材质 | 磷铜，表面镀金工艺（高弹性、耐磨损） |
| 外导体材质 | 黄铜，表面镀镍工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS 国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款BNC-KHD-9（BNC-KE）焊接式面板插座凭借其 超紧凑结构、法兰固定可靠、焊接便捷 的优异特性，被广泛应用于以下场景：
-
通信设备机箱面板：在基站设备、直放站、室内分布系统（DAS）的主机面板上，作为射频信号输入/输出端口，超紧凑设计（总长18.6mm）大幅节省面板后方走线空间。
-
仪器仪表前面板：广泛应用于频谱分析仪、信号发生器、示波器等测试仪器的面板接口，焊片式尾部便于快速焊接，满足批量生产与维修更换需求。
-
紧凑型电子设备：在无人机地面站、便携式监测设备、车载通信终端等对内部空间有严苛要求的场景中，超短结构设计有助于优化内部布局。
-
广电与电力通信：广播电视发射设备、电力载波通信终端等工业级设备的机壳固定接口，焊接式结构确保长期使用中的连接可靠性。
四、德索连接器（DOSIN）BNC焊接面板系列品控实力
BNC系列连接器作为一种卡口式中功率射频连接器，其焊接式面板安装型号对法兰定位面的垂直度、焊片与壳体的连接强度以及绝缘介质的精确定位有着严格要求。法兰定位面与中心轴的同轴度偏差过大，可能导致面板安装后连接器倾斜、插拔时中心针与对接插头对心不准，加速磨损并引发驻波恶化。此外，焊片式结构在焊接过程中若受热时间过长，可能影响内部PTFE绝缘介质的定位精度。
德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对BNC-KHD-9型号全线采用高精度数控车削一体化加工工艺。我们对法兰定位面与壳体中心轴的垂直度实施严格管控，确保面板安装后连接器与对接插头始终保持精准对心。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部的平滑过渡与低损耗传输。
作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度磷铜与黄铜棒料 及优质电镀工艺。出厂的每一枚连接器，其内导体采用磷铜镀金，确保高弹性与耐磨损；外导体采用黄铜镀镍，具备优异的抗腐蚀与抗氧化能力。产品 100% 满足RoHS环保要求，是各大通信设备商、仪器仪表厂及系统集成商大批量采购的可靠源头货源。
五、技术交流与工程选型快问
在面板安装焊接式连接器的使用中，法兰安装孔位偏差或焊接温度控制不当，常导致连接器壳体变形或定位面受损，进而影响插拔对心精度与高频性能稳定性。德索（DOSIN）通过提供精确的推荐安装孔尺寸图与严格的出厂垂直度检测，正是为了解决“安装对心不准、焊接后变形、长期使用松动”这一面板安装场景的普遍痛点。
如需获取本系列BNC连接器的详细 机械尺寸CAD图纸、PCB封装建议尺寸，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
