德索BNC-C-J-3 BNC公头 压接式结构 适配50-3/RG58/3DFB等线缆 射频连接器厂家直供
一、产品概述
本产品为德索（DOSIN）针对中大线径同轴电缆终端连接场景推出的 BNC型公头压接式射频连接器，官方标准型号：BNC-C-J-3。该产品专为 RG142、SYV50-3、RG58/U 及 3DFB 等50-3规格同轴电缆的精密端接而设计，是通信基站、室内分布系统、测试仪器及工业电子中需要大线径电缆可靠连接的关键互连组件。
该连接器采用 BNC公头（阳针） 接口形态，通过标准双销钉卡口式快锁结构实现与BNC母座的快速插拔与可靠连接。尾部采用 压接式（Crimp） 端接工艺，适配50-3规格线缆的外导体编织层结构，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与信号稳定性。产品壳体配有 SW16 扳手平台，方便安装与拆卸时的受力操作。产品总长 25.6mm，结构坚固、电气性能优异，是替代焊接式或装接式连接器、实现大批量线束自动化加工的理想选择。
| 项目 | 规格详情 |
|---|---|
| 产品型号 | BNC-C-J-3 |
| 接口形态 | BNC公头（阳针），双销钉卡口式快锁 |
| 适用电缆 | RG142 / SYV50-3 / RG58/U / 3DFB（50-3规格同轴电缆） |
| 端接方式 | 压接式（Crimp），适合自动化线束加工 |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 4GHz（覆盖4G通信、广播电视、测试测量等主流频段） |
| 电压驻波比（VSWR） | ≤ 1.25（全频段内回波损耗控制优良） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 内导体接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC公头（阳针），标准双销钉卡口式快锁结构 |
| 适用电缆 | RG142 / SYV50-3 / RG58/U / 3DFB（50-3规格同轴电缆） |
| 端接方式 | 压接式（Crimp），适配线缆外导体编织层 |
| 结构样式 | 直型一体化同轴结构 |
| 安装螺纹长度 | 16.5mm |
| 整体总长 | 25.6mm |
| 扳手平台 | SW16，方便螺母锁紧与拆卸 |

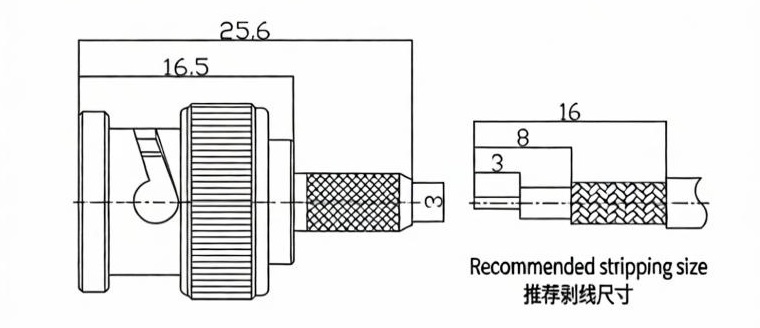

| 推荐剥线尺寸 | 严格按照图示剥线尺寸作业，确保压接可靠性 |
| 内导体材质 | 黄铜，表面镀金工艺（高导电率、抗氧化） |
| 外导体材质 | 黄铜，表面镀镍工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE），高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS 国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款BNC-C-J-3压接式公头连接器凭借其 压接高效适合批量加工、适配50-3大线径电缆、接触电阻极低 的优异特性，被广泛应用于以下高频场景：
-
通信基站与室内分布系统（DAS） ：在4G/5G宏基站、室分系统的主馈线链路中，用于50-3规格馈线的终端连接，压接工艺确保大批量线束加工的一致性与可靠性。
-
测试线缆组件批量制作：在射频测试实验室及线束加工厂中，压接式结构配合自动化压接设备，可大幅提升RG58/3DFB等常用测试线缆的生产效率与品质一致性。
-
广播电视发射设备：在广电发射机、微波传输设备中，适配RG58/U等常用50-3线缆，满足大功率信号的低损耗传输。
-
工业与电力通信：在工业控制机柜、电力载波通信终端等设备中，作为设备内部高频互连组件，承受长期使用中的振动与插拔考验。与焊接式相比，压接结构一致性好、可靠性高，适合大批量采购与应用。
四、德索连接器（DOSIN）BNC压接系列品控实力
BNC系列连接器与50-3规格同轴电缆的压接配合，对剥线尺寸精度与压接模具精度有着严格的要求。50-3线缆的外导体为编织铜网结构（尤其是RG58与3DFB，编织层密度及线径各有差异），压接高度偏差过大或外导体翻边不均匀，均可能导致接触电阻增大、屏蔽效能下降，进而引发信号泄漏与驻波恶化。尤其在4GHz频段，微小的压接缺陷即可造成可测的性能劣化。此外，压接式连接器在无专用压接工具的辅助下难以完成可靠组装，对操作规范性与模具匹配性要求更高。
德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对BNC-C-J-3型号全线采用高精度数控车削一体化加工工艺。我们对内导体同轴度与绝缘介质定位精度实施严格管控，确保压接后连接器与线缆始终保持精准对心。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部的平滑过渡与低损耗传输。
作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度黄铜棒料 及优质电镀工艺。出厂的每一枚连接器，其内导体采用 黄铜镀金，确保高导电率与耐磨损；外导体采用 黄铜镀镍，具备优异的抗腐蚀与抗氧化能力。同时，我们对压接部位的尺寸一致性实施批次全检，确保大批量采购时每一枚连接器的压接性能高度一致。产品 100% 满足RoHS环保要求，是各大通信设备商、线束加工厂及系统集成商大批量采购的可靠源头货源。
五、技术交流与工程选型快问
在压接式连接器的批量加工中，剥线尺寸偏差或压接模具选型不当，常导致内导体压接后缩针或外导体编织层压接不充分，引发信号衰减增大与接触不良。尤其对于RG58与3DFB这类编织层密度不同的线缆，若未针对具体线型调整压接参数，更易造成压接缺陷。德索（DOSIN）通过提供 精确的推荐剥线尺寸图 与 针对不同线缆的压接工艺规范指导书，正是为了解决“压接不良导致信号不稳、不同线型适配性差、批次一致性不佳”这一线束加工行业的普遍痛点。
如需获取本系列BNC连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测驻波曲线报告、压接工艺规范指导书（含不同线缆压接参数推荐），或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
