德索75-BNC-C-K-1.5 75Ω BNC母座压接式线缆安装 适用RG179/RG187视频线缆2G厂商

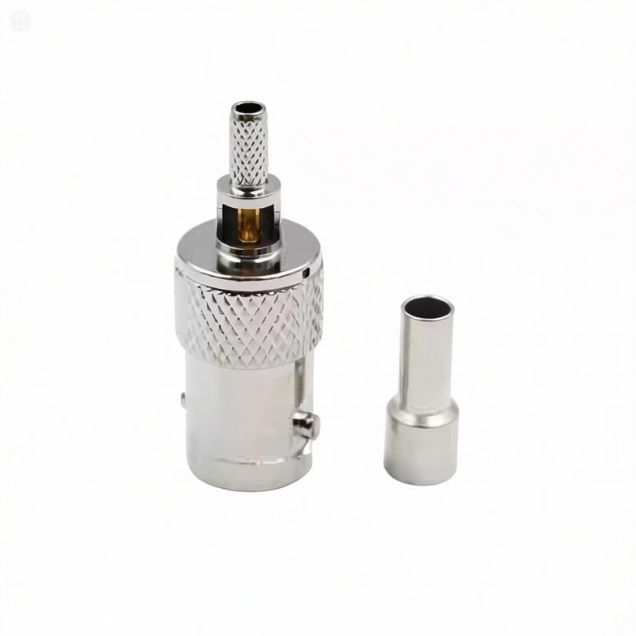

一、产品概述
本产品为德索（DOSIN）针对75Ω视频传输系统与同轴电缆终端连接场景推出的 BNC型75欧姆母座压接式射频连接器，官方标准型号：75-BNC-C-K-1.5。该产品专为 RG179 与 RG187 等75Ω同轴电缆的精密端接而设计，是广播电视、安防监控、视频传输及75Ω射频系统中实现线缆终端连接的关键组件。
该连接器采用 BNC母头（内孔） 接口形态，通过标准双销钉 卡口式快锁结构 实现与BNC公头插拔件的快速插拔与可靠连接——只需旋转四分之一圈即可完成锁紧或分离，插拔手感顺滑且锁定牢固，大幅提升了高频测试与设备安装的效率。尾部采用 压接式（Crimp） 端接工艺，适配RG179/RG187等75Ω线缆的外导体编织层结构，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与信号稳定性。产品总长 28mm，安装螺纹长度 18mm，结构紧凑。内导体采用 黄铜镀金，外导体采用 黄铜镀镍，标准特性阻抗为75Ω，频率覆盖 DC ~ 2GHz，是各类75Ω视频系统线缆终端与批量线束加工的优选方案。
| 项目 | 规格详情 |
|---|---|
| 产品型号 | 75-BNC-C-K-1.5 |
| 接口形态 | BNC母头（内孔），卡口式快锁 |
| 特性阻抗 | 75Ω |
| 适用电缆 | RG179 / RG187 等75Ω同轴电缆 |
| 端接方式 | 压接式（Crimp） |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 75Ω（精准阻抗匹配，专为视频与75Ω射频系统优化） |
| 工作频率范围 | DC ~ 2GHz（覆盖标清/高清视频、SDI信号等主流视频传输频段） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 中心接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外部接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC母头（内孔），标准双销钉卡口式快锁结构 |
| 特性阻抗 | 75Ω |
| 适用电缆 | RG179 / RG187 等75Ω同轴电缆 |
| 端接方式 | 压接式（Crimp） ，适配线缆外导体编织层 |
| 结构样式 | 直型一体化同轴结构 |

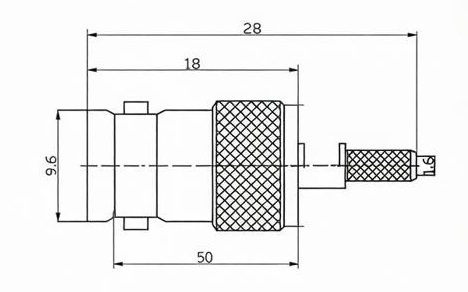

| 安装螺纹长度 | 18mm |
| 整体总长 | 28mm |
| 推荐剥线尺寸 | 严格按照图示剥线尺寸作业，确保压接可靠性 |
| 内导体材质 | 黄铜，表面镀金工艺（高导电率、抗氧化） |
| 外导体材质 | 黄铜，表面镀镍工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS 国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款75-BNC-C-K-1.5 75Ω母座凭借其 75Ω精准阻抗匹配、压接高效适合批量加工、适配RG179/RG187线缆 的优异特性，被广泛应用于以下视频与75Ω射频系统场景：
-
广播电视与视频传输设备：在视频矩阵切换器、SDI/HD-SDI传输设备、广播电视发射机等专业视频设备中，75Ω精准阻抗匹配确保视频信号从DC至2GHz全频段内的低损耗、高保真传输。BNC卡口锁定结构能在插拔后保持牢固接触，不会因为震动、转角、线缆拉扯而松脱。
-
安防监控系统：在视频监控摄像头、DVR/NVR录像设备、视频分配器等安防设备中，提供标准化的75Ω BNC线缆终端接口，满足标清/高清视频信号的稳定传输需求。压接式结构配合自动化压接设备可大幅提升线束加工效率。
-
医疗影像设备：在医疗内窥镜、超声成像、手术导航等医疗视频系统中，75Ω BNC母座接口确保高分辨率视频信号的清晰传输与可靠连接。
-
测试线缆组件批量制作：在射频实验室及线束加工厂中，压接式结构适合批量生产标准化的75Ω BNC测试线缆组件，满足视频设备商与系统集成商的规模化采购需求。
四、德索连接器（DOSIN）75Ω BNC压接系列品控实力
BNC连接器根据特性阻抗不同，主要分为50Ω与75Ω两大系列——50Ω版本广泛应用于通信与射频测试领域，而 75Ω版本则专为视频传输与75Ω射频系统优化设计。两者的核心区别在于内部绝缘介质的几何尺寸与结构设计，以确保在对应阻抗下的精准匹配。若在75Ω系统中误用50Ω连接器，将引发阻抗不连续点，导致信号反射、回波损耗增大，进而造成视频信号质量下降、图像模糊或色彩失真。
本产品适配 RG179/RG187等75Ω同轴电缆——RG179为75Ω视频传输常用线缆，线径约2.5mm，外导体为精细镀银铜编织网，广泛应用于SDI视频信号传输。连接器与RG179线缆的压接配合，对剥线尺寸精度与压接模具精度有着严格的要求——压接高度偏差过大或外导体翻边不均匀，均可能导致接触电阻增大、屏蔽效能下降，进而引发信号泄漏与驻波恶化。
德索连接器（DOSIN）成立于2005年，专业从事通讯行业连接器与线束的研发与制造，主要产品涵盖BNC接头、视频BNC接头、BNC板端连接器、HD-SDI高清BNC等。依托 超过20000平米 的精密制造车间与 超过20年 的行业经验，针对75-BNC-C-K-1.5型号全线采用高精度数控车削一体化加工工艺。我们对 75Ω专用绝缘介质 的几何尺寸实施严格的精密成型管控，确保每一枚连接器的特性阻抗精准稳定在75Ω；同时对内导体同轴度、压接端口内孔尺寸实施严格的检测管控，确保连接器与RG179线缆压接后始终保持精准对心。通过对 PTFE绝缘介质 进行精密成型与定位，确保视频信号在连接器内部从DC至2GHz全频段内的平滑过渡与低损耗传输。优异的外导体接触设计，有效抵御外部电磁干扰（EMI），保证高频信号与高清视频的纯净传输。
作为全面通过 ISO9001 国际质量管理体系认证的源头实力大厂，德索出厂的每一枚连接器均 100% 满足RoHS、UL、REACH等国际环保与安全标准。产品采用 高纯度铜材 与优质电镀工艺，内导体采用 黄铜镀金，确保高导电率与耐磨损；外导体采用 黄铜镀镍，具备优异的抗腐蚀与抗氧化能力。同时，我们对压接部位的尺寸一致性实施批次全检，确保大批量采购时每一枚连接器的压接性能高度一致。德索坚持厂家直供模式，产品广泛应用于广播电视、安防监控、医疗、工业视觉等多个领域，全面协助视频设备商、安防集成商及系统集成商消除视频信号衰减，实现大批量、高一致性、快速批发的厂家高效交付。
五、技术交流与工程选型快问
在75Ω视频系统的连接器选型与线缆压接加工中，一个常见的误区是将外观相似的50Ω BNC连接器误用于75Ω系统——两者虽然接口物理尺寸一致、可以互插，但特性阻抗不匹配将导致信号反射与回波损耗增大，直接影响视频信号质量。视频系统一般是75Ω，射频系统是50Ω，选错就等于“白搭”。此外，RG179等75Ω线缆的外导体为精细编织结构，压接模具选型不当或剥线尺寸偏差会导致内导体缩针、外导体压接不充分，引发信号衰减增大与接触不良。德索（DOSIN）通过提供 精确的推荐剥线尺寸图、针对RG179线缆的压接工艺规范指导书（含压接模具选型与压接高度参数）与 严格的出厂75Ω阻抗检测，正是为了解决“50Ω与75Ω混用导致信号劣化、压接不良导致信号不稳、视频传输质量不稳定”这一视频工程与线束加工领域的普遍痛点。
如需获取本系列BNC连接器的详细 机械尺寸CAD图纸、75Ω阻抗矢量网络分析仪（VNA）实测驻波曲线报告、压接工艺规范指导书，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
