德索BNC-KY-1法兰安装母头 BNC-50KY机壳面板固定射频连接器源头工厂
一、产品概述
本产品为德索（DOSIN）针对机壳面板固定安装场景推出的 BNC型法兰安装母头射频连接器，官方标准型号：BNC-KY-1（行业惯用别称：BNC-50KY）。该产品专为需要在设备机箱、仪器面板或屏蔽壳体上提供稳固BNC接口而设计，是通信设备、测试仪器及工业电子系统中不可或缺的面板级射频互连组件。
该连接器采用 BNC母头（内孔） 接口形态，通过标准 M10×1.6g 英制螺纹与 法兰盘安装孔 实现与机壳面板的牢固固定。其尾部采用 焊片式 引出结构，便于与PCB板或内部线缆进行可靠焊接。产品中部配有 SW12 扳手平台，方便安装与拆卸操作。整体结构紧凑、固定可靠，是替代普通浮动式BNC连接器、实现面板级高精度射频信号馈入/馈出的理想选择。
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 4GHz（覆盖基站通信、广播电视、测试测量等主流频段） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 内导体接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
| 电压驻波比（VSWR） | ≤ 1.25（全频段内回波损耗控制优良） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC母头（内孔），标准双销钉卡口式快锁结构 |

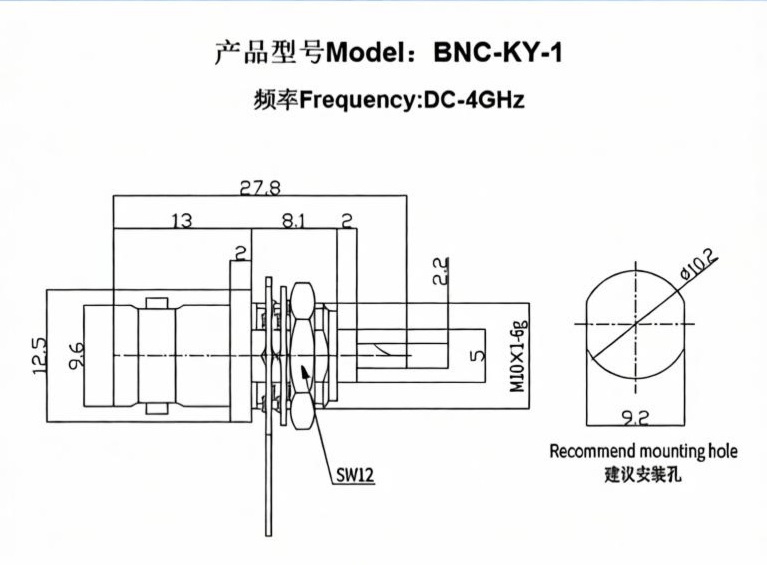

| 安装方式 | 法兰盘面板固定，配合M10×1.6g螺纹锁紧，SW12扳手位 |
| 尾部结构 | 焊片式引出，适合PCB焊接或内部线缆连接 |
| 推荐安装孔 | 严格按照图示孔径尺寸开孔，确保安装同轴度 |
| 内导体材质 | 磷铜，表面镀金工艺（高弹性、耐磨损） |
| 外导体材质 | 黄铜，表面镀镍工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE），高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS、REACH 等国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款BNC-KY-1法兰安装母头连接器凭借其法兰固定可靠、频段覆盖广、接触电阻极低的优异特性，被广泛应用于以下场景：
-
通信设备机箱面板：在基站设备、直放站、室内分布系统（DAS）的主机面板上，作为射频信号输入/输出端口，提供标准BNC测试接口。
-
仪器仪表前面板：广泛应用于频谱分析仪、信号发生器、示波器、网络分析仪等测试仪器的面板接口，方便测试线缆的频繁插拔。
-
屏蔽箱与测试治具：在EMC屏蔽箱、自动化测试治具的壳体上作为信号馈入穿墙转接件，确保屏蔽效能与信号完整性。
-
广播电视与电力通信：广电发射设备、电力载波通信终端等工业级设备的机壳固定接口，满足长期稳定运行需求。
四、德索连接器（DOSIN）法兰安装系列品控实力
BNC系列连接器作为一种卡口式中功率射频连接器，其法兰面板安装型号对同轴度与绝缘介质的精密度要求极高。法兰盘与壳体的垂直度偏差或内部PTFE绝缘子的位置偏移，均可能导致插拔力异常、接触不良甚至信号反射增大等问题。
德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对BNC-KY-1型号全线采用高精度数控车削一体化加工工艺。我们对法兰定位面与壳体中心轴的同轴度实施严格管控，确保面板安装后连接器与对接插头始终保持精准对心。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部的平滑过渡与低损耗传输。
作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度磷铜与黄铜棒料 及优质电镀工艺。出厂的每一枚连接器，其内导体采用磷铜镀金，确保高弹性与耐磨损；外导体采用黄铜镀镍，具备优异的抗腐蚀与抗氧化能力。产品 100% 满足RoHS及REACH环保要求，是各大通信设备商、仪器仪表厂及系统集成商大批量采购的可靠源头货源。
五、技术交流与工程选型快问
在机壳面板安装场景中，法兰固定式连接器常因安装面板开孔尺寸不准或法兰面贴合不严，导致连接器中心轴偏移，进而引起插拔困难或内导体受力变形。德索（DOSIN）通过提供精确的推荐安装孔尺寸图与严格的同轴度出厂检测，正是为了解决“安装对心不准、插拔手感异常、长期使用松动”这一面板安装场景的常见痛点。
如需获取本系列BNC连接器的详细机械尺寸CAD图纸、矢量网络分析仪（VNA）实测驻波曲线报告、面板开孔推荐规范，或需要申请工厂批发询价与免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
