德索BNC-KB3 BNC母头 线缆式连接器 适用141/RG402半柔线缆4G厂商
一、产品概述
本产品为德索（DOSIN）针对半柔性同轴电缆终端连接与线缆组件制作场景推出的 BNC型母头装接式射频连接器，官方标准型号：BNC-KB3。该产品专为 KTR141 与 RG402 等141规格半柔性同轴电缆的精密端接而设计，是通信测试、微波模块及军工电子中需要高可靠性线缆连接的关键互连组件。

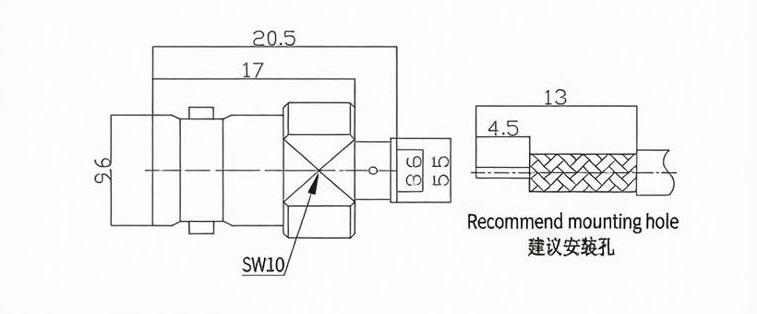

该连接器采用 BNC母头（内孔） 接口形态，通过标准双销钉 卡口式快锁结构 实现与BNC公头插拔件的快速插拔与可靠连接——只需旋转四分之一圈即可完成锁紧或分离，插拔手感顺滑且锁定牢固，特别适合需要频繁插拔或快速组装的测试与工程环境。尾部采用 装接式（Assembly） 端接工艺，适配141规格半柔线缆的外导体结构，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与信号稳定性。产品配有 SW10 扳手平台，方便安装与拆卸时的受力操作。产品总长 20.5mm，安装螺纹长度 17mm，结构紧凑。内导体采用 磷铜镀金，外导体采用 黄铜镀三元合金，频率覆盖 DC ~ 4GHz，是各类半柔线缆组件与面板级互连的优选方案。
| 项目 | 规格详情 |
|---|---|
| 产品型号 | BNC-KB3 |
| 接口形态 | BNC母头（内孔），卡口式快锁 |
| 适用电缆 | KTR141 / RG402（141规格半柔性同轴电缆） |
| 端接方式 | 装接式（Assembly） |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 4GHz（覆盖4G通信、广播电视、测试测量等主流频段） |
| 电压驻波比（VSWR） | ≤ 1.25（全频段内回波损耗控制优良） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 内导体接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC母头（内孔），标准双销钉卡口式快锁结构 |
| 适用电缆 | KTR141 / RG402（141规格半柔性同轴电缆） |
| 端接方式 | 装接式（Assembly） ，适配半柔线缆外导体 |
| 结构样式 | 直型一体化同轴结构 |
| 安装螺纹长度 | 17mm |
| 整体总长 | 20.5mm |
| 扳手平台 | SW10，方便安装与拆卸 |
| 推荐安装孔 | 严格按照图示孔径尺寸开孔，确保安装同轴度 |
| 内导体材质 | 磷铜，表面镀金工艺（高弹性、耐磨损） |
| 外导体材质 | 黄铜，表面镀三元合金工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS 国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款BNC-KB3装接式母座凭借其 装接牢固可靠、适配141半柔线缆、接触电阻极低 的优异特性，被广泛应用于以下对信号完整性与机械强度要求严苛的场景：
-
射频测试线缆组件：在射频实验室中制作BNC测试跳线，装接式结构配合半柔线缆可实现优异的相位稳定性与抗拉强度，适合对相位一致性有严格要求的精密测试场景。
-
微波模块内部互连：在射频功率放大器（PA）、低噪声放大器（LNA）等微波模块的内部射频互连中，装接式连接器与外导体铜管的紧密配合可实现全封闭屏蔽，有效减少信号泄漏。
-
通信基站与天馈系统：在4G/5G宏基站、微基站的天线馈线链路中，用于141半柔馈线的终端连接。卡口式快锁结构便于现场快速连接与断开。
-
军工与航空航天：在机载、舰载及地面车载电子设备中，装接式连接配合半柔线缆，凭借其抗振动、耐盐雾的优异环境适应性，提供长期稳定可靠的射频连接。
四、德索连接器（DOSIN）装接系列品控实力
BNC系列连接器与KTR141/RG402等半柔性同轴电缆的装接配合，对剥线尺寸精度与装接操作规范有着严格的要求。141线缆的外导体为编织加镀银铜带结构，装接时若剥线尺寸偏差或编织层处理不当，可能导致接触电阻增大、屏蔽效能下降，进而引发信号泄漏与驻波恶化。尤其在4GHz频段，微小的装接缺陷即可造成可测的性能劣化。
德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对BNC-KB3型号全线采用高精度数控车削一体化加工工艺。我们对内导体同轴度、装接端口内孔尺寸及绝缘介质定位精度实施严格的检测管控，确保连接器与141线缆装接后始终保持精准对心。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部的平滑过渡与低损耗传输。
作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度磷铜与黄铜棒料 及优质电镀工艺。出厂的每一枚连接器，其内导体采用 磷铜镀金，确保高弹性与耐磨损；外导体采用 黄铜镀三元合金，具备优异的抗腐蚀与抗氧化能力。同时，我们对装接部位的尺寸一致性实施批次全检，确保大批量采购时每一枚连接器的装接性能高度一致。产品 100% 满足RoHS环保要求，是各大通信设备商、线束加工厂及军工院所大批量采购的可靠源头货源。
五、技术交流与工程选型快问
在半柔线缆的装接加工中，剥线尺寸偏差或装接操作不规范，常导致内导体装接后缩针或外导体编织层处理不充分，引发信号衰减增大与接触不良。尤其对于RG402这类半柔线缆，其外导体为镀银铜带编织结构，装接时若处理不当极易损伤屏蔽层或内导体，直接影响成品合格率。德索（DOSIN）通过提供 精确的推荐安装孔尺寸图 与 装接工艺规范指导书，正是为了解决“装接不良导致信号不稳、半柔线缆加工难度大、批次一致性差”这一线缆组件加工场景的普遍痛点。
如需获取本系列BNC连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测驻波曲线报告、装接操作工艺规范指导书，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
