德索BNC-C-JW-3 Q9/BNC弯公压接式射频连接器 匹配RG142/50-3等线缆DC-4G源头工厂
一、产品概述
本产品为德索（DOSIN）针对柔性同轴电缆弯角出线与紧凑空间安装场景推出的 BNC型弯公头压接式射频连接器，官方标准型号：BNC-C-JW-3（行业惯用别称：Q9弯公头）。该产品专为 RG142、SYV50-3 及 RG58 等50-3规格同轴电缆的精密端接而设计，是通信设备、测试仪器、广播电视及工业电子中需要在狭小空间内实现射频信号90°转向传输的关键互连组件。
该连接器采用 BNC公头（阳针） 接口形态，通过标准双销钉卡口式快锁结构实现与BNC母座的快速插拔与可靠连接。其独特的 90°弯式（直角） 结构设计，使线缆引出方向与连接器轴线垂直，相较于传统直式连接器，可大幅节省设备内部纵向空间，尤其适用于PCB布局紧凑、线缆需沿机壳内壁布设或面板后方空间受限的场景。尾部采用 压接式（Crimp） 端接工艺，适配50-3规格线缆的外导体编织层结构，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与信号稳定性。产品壳体配有 SW10 / SW12 扳手平台，方便安装与拆卸时的受力操作。产品总长 26.7mm，安装螺纹长度 14.3mm，内导体采用 黄铜镀金，外导体采用 黄铜镀三元合金，具备优异的导电性与耐腐蚀性，频率覆盖 DC ~ 4GHz，是各类高频弯角互连与批量线束加工的理想选择。
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 4GHz（覆盖4G通信、广播电视、测试测量等主流频段） |
| 电压驻波比（VSWR） | ≤ 1.25（全频段内回波损耗控制优良） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 内导体接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC公头（阳针），标准双销钉卡口式快锁结构（Q9接口） |
| 适用电缆 | RG142 / SYV50-3 / RG58 |
| 端接方式 | 压接式（Crimp） ，适配线缆外导体编织层 |
| 结构样式 | 90°弯式（直角） |
| 安装螺纹长度 | 14.3mm |
| 整体总长 | 26.7mm |
| 扳手平台 | SW10 / SW12，方便安装与拆卸 |

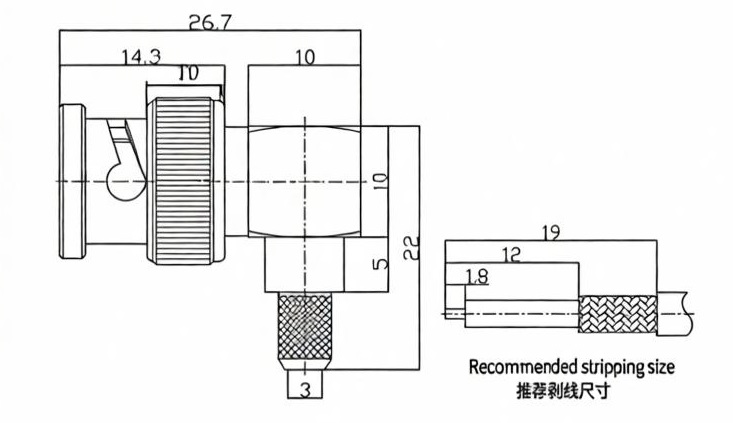

| 推荐剥线尺寸 | 严格按照图示剥线尺寸作业，确保压接可靠性 |
| 内导体材质 | 黄铜，表面镀金工艺（高导电率、抗氧化） |
| 外导体材质 | 黄铜，表面镀三元合金工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS 国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款BNC-C-JW-3弯公头压接式连接器凭借其 弯式节省空间、压接高效适合批量加工、适配50-3线缆、接触电阻极低 的优异特性，被广泛应用于以下高频场景：
-
通信基站与室内分布系统（DAS） ：在4G/5G宏基站、室分系统的馈线链路中，用于RG142/SYV50-3等馈线的终端连接。弯式设计使线缆可沿机柜内壁或面板方向走线，大幅节省设备内部空间，尤其适用于高密度布线场景。
-
测试线缆组件批量制作：在射频实验室及线束加工厂中，压接式结构配合自动化压接设备，可大幅提升BNC弯式测试线缆的生产效率与品质一致性，满足通信设备商与系统集成商的规模化采购需求。
-
紧凑型电子设备：在无人机地面站、便携式监测设备、车载通信终端等对内部空间有严苛要求的场景中，弯式结构大幅降低面板后方占空高度，有助于优化走线路径与整机布局。
-
广播电视与安防监控：在广电发射设备、视频矩阵切换器、SDI传输设备等需要BNC/Q9接口的视频与射频信号传输场景中，弯式出线方式使线缆走向更合理，提升整机装配效率与可靠性。
四、德索连接器（DOSIN）BNC弯式压接系列品控实力
BNC系列连接器作为一种卡口式中功率射频连接器，其弯式压接型号对结构设计、压接精度与阻抗匹配有着高于直式连接器的技术要求。弯式结构天生存在电磁场突变区域，若内部中心针弯折处的同轴度或绝缘介质补偿设计不当，极易在弯折点引发信号反射，导致驻波比恶化。此外，压接式端接对剥线尺寸、压接高度的一致性要求极高——尤其在4GHz频段，任何微小的压接缺陷都可能带来可测的性能劣化。
德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对BNC-C-JW-3型号全线采用高精度数控车削与弯式一体化加工工艺。我们对弯折处中心针的同轴度实施严格管控，并通过精密的 PTFE绝缘介质 阶梯补偿设计，确保高频信号在弯式结构内部实现平滑过渡。出厂的每一枚连接器均经过全频段驻波检测，确保 DC ~ 4GHz 全频带内VSWR稳定在 ≤ 1.25 的优异水平。
作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度黄铜棒料 及优质电镀工艺。出厂的每一枚连接器，其内导体采用 黄铜镀金，确保高导电率与耐磨损；外导体采用 黄铜镀三元合金，具备优异的抗腐蚀与抗氧化能力。同时，我们对压接部位的尺寸一致性实施批次全检，确保大批量采购时每一枚连接器的压接性能高度一致。产品 100% 满足RoHS环保要求，是各大通信设备商、线束加工厂及系统集成商大批量采购的可靠源头货源。
五、技术交流与工程选型快问
在弯式压接连接器的使用中，线缆剥线尺寸偏差或压接模具选型不当，常导致内导体压接后缩针、外导体压接不充分，进而引发信号衰减增大与驻波比恶化。此外，弯式结构在频繁弯折受力下更易发生内部针芯偏移——尤其在4GHz频段，微小的结构偏差即可造成可测的性能劣化。德索（DOSIN）通过提供 精确的推荐剥线尺寸图 与 压接工艺规范指导书，正是为了解决“弯式结构驻波离散性大、压接不良导致高频性能不稳、批次一致性差”这一射频线束加工领域的普遍痛点。
如需获取本系列BNC连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测4GHz驻波曲线报告、压接工艺规范指导书，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
