一、产品概述
本系列产品为德索（DOSIN）针对面板固定安装与机壳穿墙场景推出的 BNC型母头法兰盘固定射频连接器，包含 BNC-KF-1.5 与 BNC-KF-3 两款标准工业型号。该系列产品分别专为 RG316/RG174 与 RG58/SYV50-3 等不同规格同轴电缆的精密端接而设计，是通信设备、测试仪器、安防监控及工业电子中需要面板级稳固安装与可靠互连的关键组件。
两款产品均采用 BNC母头（内孔） 接口形态，通过标准双销钉卡口式快锁结构实现与BNC公头插拔件的快速连接。其 法兰盘面板固定 安装方式，配合标准安装孔位，可实现与机壳面板的牢固安装，有效防止因插拔或线缆拉扯导致的连接器松动。尾部采用 焊片式 引出结构，便于与内部线缆进行可靠焊接。两款产品总长均为 28.5mm，法兰尺寸 18.5mm × 18.5mm，结构坚固，内导体采用 黄铜镀金，外导体采用 黄铜镀镍，频率覆盖 DC ~ 4GHz，是各类面板级高频互连与穿墙转接的理想选择。
| 产品型号 | 特征描述 | 适用电缆 | 安装螺纹长度 |
|---|---|---|---|
| BNC-KF-1.5 | BNC母头法兰盘固定，适配小微线缆 | RG316 / RG174 | 13.3mm |
| BNC-KF-3 | BNC母头法兰盘固定，适配标准线缆 | RG58 / SYV50-3 | 13.3mm |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，适用于该系列全部两款型号，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 4GHz（覆盖4G通信、广播电视、测试测量等主流频段） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 中心接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外部接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | BNC-KF-1.5 | BNC-KF-3 |
|---|---|---|
| 接口界面 | BNC母头（内孔），标准双销钉卡口式快锁 | BNC母头（内孔），标准双销钉卡口式快锁 |
| 适用电缆 | RG316 / RG174 | RG58 / SYV50-3 |
| 端接方式 | 焊片式（Solder Tab） | 焊片式（Solder Tab） |
| 安装方式 | 法兰盘面板固定 | 法兰盘面板固定 |
| 结构样式 | 直型一体化同轴结构 | 直型一体化同轴结构 |
| 安装螺纹长度 | 13.3mm | 13.3mm |
| 整体总长 | 28.5mm | 28.5mm |
| 法兰尺寸 | 18.5mm × 18.5mm | 18.5mm × 18.5mm |

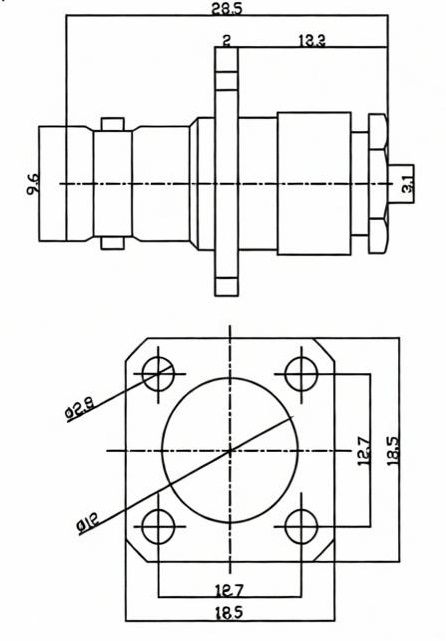

| 推荐安装孔 | 严格按照图示孔径尺寸开孔，确保安装同轴度 | 严格按照图示孔径尺寸开孔，确保安装同轴度 |
| 内导体材质 | 黄铜，表面镀金 | 黄铜，表面镀金 |
| 外导体材质 | 黄铜，表面镀镍 | 黄铜，表面镀镍 |
| 绝缘介质 | 聚四氟乙烯（PTFE） | 聚四氟乙烯（PTFE） |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS 国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该系列BNC法兰盘固定母座凭借其 法兰固定可靠、适配多规格线缆、接触电阻极低 的优异特性，被广泛应用于以下场景：
-
通信设备机箱面板：在基站设备、直放站、室内分布系统（DAS）的主机面板上，作为射频信号输入/输出端口。法兰盘设计确保连接器在面板上固定牢固，避免因频繁插拔导致松动。
-
仪器仪表前面板：广泛应用于频谱分析仪、信号发生器、网络分析仪等测试仪器的面板接口，焊片式尾部便于快速焊接，满足批量生产与维修更换需求。
-
安防监控与广播电视：在视频矩阵切换器、SDI传输设备、广播电视发射设备等需要BNC接口的场景中，法兰固定方式提供长期可靠的连接。
-
工业与医疗设备：在工业控制机柜、医疗成像设备等对可靠性要求较高的应用中，法兰盘面板固定配合BNC卡口快锁结构，满足频繁插拔与长期稳定运行的双重需求。
四、德索连接器（DOSIN）BNC法兰盘系列品控实力
BNC系列连接器作为一种卡口式中功率射频同轴连接器，其法兰盘面板固定型号对法兰定位面的垂直度、焊片与壳体的连接强度以及绝缘介质的精确定位有着严格要求。法兰定位面与中心轴的同轴度偏差过大，可能导致面板安装后连接器倾斜、插拔时中心针与对接插头对心不准，加速磨损并引发接触不良。
德索连接器（DOSIN）成立于2005年，专业从事通讯行业连接器与线束的研发与制造。公司拥有超过20000平米的厂房与装备精良的生产车间，针对BNC-KF-1.5与BNC-KF-3型号全线采用高精度数控车削一体化加工工艺。我们对法兰定位面与壳体中心轴的垂直度实施严格管控，确保面板安装后连接器与对接插头始终保持精准对心。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至4GHz全频段内的平滑过渡与低损耗传输。
作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度黄铜棒料 及优质电镀工艺。出厂的每一枚连接器，其内导体采用 黄铜镀金，确保高导电率与耐磨损；外导体采用 黄铜镀镍，具备优异的抗腐蚀与抗氧化能力。产品 100% 满足RoHS环保要求，产品广泛应用于通信、安防监控、汽车、医疗、军工等多个领域，是各大通信设备商、仪器仪表厂及系统集成商大批量采购的可靠源头货源。
五、技术交流与工程选型快问
在法兰盘面板连接器的安装中，法兰安装孔位偏差或焊接温度控制不当，常导致连接器壳体变形或定位面受损，进而影响插拔对心精度与长期使用可靠性。BNC-KF-1.5与BNC-KF-3分别适配RG316/RG174与RG58/SYV50-3两种不同线径的电缆，其焊片式尾部的焊接工艺与剥线尺寸各不相同，选型错误将直接影响成品合格率。德索（DOSIN）通过提供 精确的推荐安装孔尺寸图 与 严格的出厂垂直度检测，正是为了解决“安装对心不准、焊接后变形、不同线型适配性差”这一面板安装与线束加工场景的普遍痛点。
如需获取本系列BNC连接器的详细 机械尺寸CAD图纸、面板开孔推荐规范，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
