德索BNC-J-DL BNC公头短路器 外壳内芯相通射频同轴连接器 全反射终端负载源头工厂
一、产品概述
本产品为德索（DOSIN）针对射频测试与系统校准场景推出的 BNC型公头短路器（Short Circuit Termination） ，官方标准型号：BNC-J-DL。该产品专为需要在射频链路中实现 全反射 或作为矢量网络分析仪（VNA）校准标准件而设计，是通信测试、微波实验室及射频系统调试中不可或缺的被动式互连组件。
该短路器采用 BNC公头（阳针） 接口形态，通过标准双销钉卡口式快锁结构实现与BNC母座的快速连接。其核心特征在于 外壳内芯（中心导体与外导体）在内部直接相通 ——这种结构设计使得入射信号在端接处被 完全反射（全反射） ，不吸收任何射频能量，从而在测试系统中建立起一个已知的、极低阻抗的参考平面。产品总长仅 14.9mm，结构极为紧凑，内导体采用 黄铜镀金，外导体采用 黄铜镀镍，具备优异的导电性与耐腐蚀性，是射频测试与校准应用的专业之选。
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保产品在校准与测试应用中的高精度与高可靠性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（标准射频系统阻抗匹配） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 内导体接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
| 反射特性 | 全反射（短路） ，外壳与内芯直接相通 |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC公头（阳针），标准双销钉卡口式快锁结构 |
| 结构特征 | 外壳内芯直接相通，实现射频全反射 |

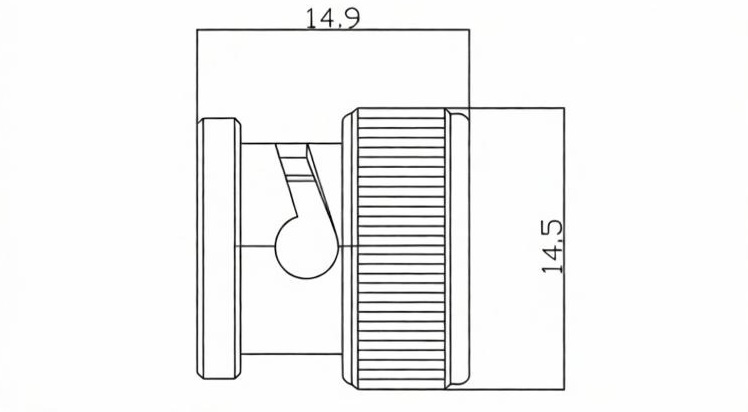

| 整体总长 | 14.9mm（超紧凑设计） |
| 内导体材质 | 黄铜，表面镀金工艺（高导电率、抗氧化） |
| 外导体材质 | 黄铜，表面镀镍工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应实验室与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS 国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款BNC-J-DL公头短路器凭借其 全反射特性、超紧凑结构、极低接触电阻 的优异特性，被广泛应用于以下射频测试与校准场景：
-
矢量网络分析仪（VNA）校准：作为SOLT（短路-开路-负载-直通）校准套件中的短路标准件，用于建立精确的反射参考平面，消除测试系统中的固有误差，从而准确表征被测器件（DUT）的性能。校准系数可录入大多数VNA，以替代损坏或丢失的组件。
-
电缆与天线分析仪校准：适用于现场电缆分析仪、天馈线测试仪（Site Analyzer）的校准与验证，确保现场测试数据的准确性与可重复性。
-
射频系统调试与故障排查：在射频链路调试过程中，作为已知的短路参考点，用于快速判断链路是否存在断路、接触不良等故障。
-
教学与科研实验：在高校微波实验室、科研院所的射频教学与实验中，作为基础校准标准件使用。
-
设备特性表征与去嵌入：用于精密校准套件中的器件特性表征与去嵌入应用。
四、德索连接器（DOSIN）BNC短路器品控实力
BNC短路器作为一种精密校准标准件，其结构看似简单——外壳与内芯直接相通——但对加工精度与材料一致性的要求却极为严苛。外壳与内芯之间的 直接导通结构 需要确保极低的接触电阻与高度一致的电气长度，任何微小的尺寸偏差或接触不良都可能导致反射相位误差，直接影响VNA校准的精度与测试结果的可靠性。
德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对BNC-J-DL短路器型号全线采用高精度数控车削一体化加工工艺。我们对内导体与外导体之间的直接导通结构实施严格的尺寸与接触电阻检测，确保每一枚短路器的全反射特性高度一致。通过对 PTFE绝缘介质 进行精密成型与定位，确保短路器在不同温度与频率条件下的性能稳定性。
作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度黄铜棒料 与优质电镀工艺。出厂的每一枚短路器，其内导体采用 黄铜镀金，确保高导电率与耐磨损；外导体采用 黄铜镀镍，具备优异的抗腐蚀与抗氧化能力。产品 100% 满足RoHS环保要求，是各大通信设备商、测试仪器厂、科研院所及射频实验室大批量采购的可靠源头货源。
五、技术交流与工程选型快问
在射频测试与校准应用中，短路器的精度直接影响VNA校准的质量与后续测试的准确性。劣质短路器可能因接触电阻不稳定或电气长度不一致，导致校准后仍存在较大的系统误差。德索（DOSIN）通过 精密加工的外壳内芯直接导通结构 与 严格的出厂全检，正是为了解决“校准精度不足、反射特性不一致、长期使用后接触电阻漂移”这一射频测试领域的普遍痛点。
如需获取本系列BNC短路器的详细 机械尺寸CAD图纸，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
