一、产品概述

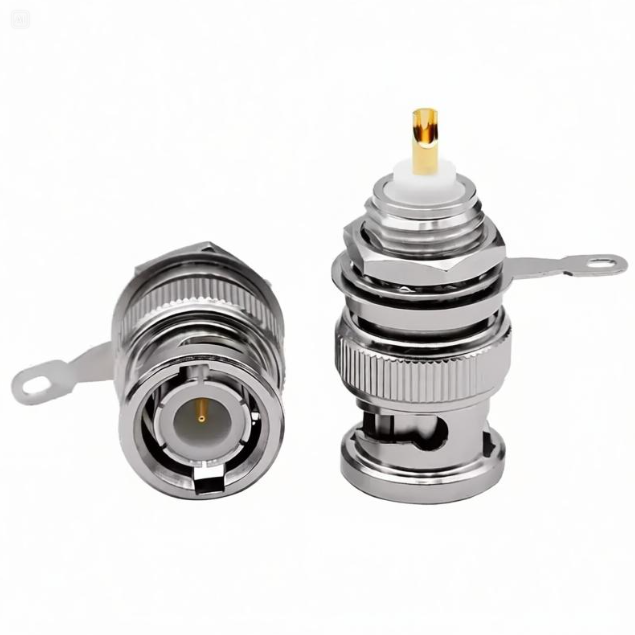

本产品为德索（DOSIN）针对机壳面板穿墙安装与设备外部接口场景推出的 BNC型公头穿墙式面板安装射频连接器，官方标准型号：BNC-JY-1（行业惯用别称：BNC-50JY）。该产品专为需要在设备机箱、仪器面板或屏蔽壳体上建立稳固BNC公头接口的场景而设计，是通信设备、测试仪器及工业电子系统中实现面板级射频信号引出与互连的关键组件。
该连接器采用 BNC公头（阳针） 接口形态，通过标准双销钉 卡口式快锁结构 实现与BNC母座的快速插拔与可靠连接——只需旋转四分之一圈即可完成锁紧或分离，插拔手感顺滑且锁定牢固，特别适合需要频繁插拔或快速组装的测试与工程环境。其 穿墙式法兰+螺母后置锁紧 安装方式，配合标准 M10×1.6g 安装螺纹与 SW12 扳手平台，实现与机壳面板的牢固固定，确保外部设备或线缆的便捷接入。其 直型垂直安装式 结构设计，配合 焊片式 尾部引出，便于与内部线缆进行可靠焊接。产品总长 32.1mm，安装螺纹长度 14.6mm，结构坚固。内导体采用 黄铜镀金，外导体采用 黄铜镀镍，频率覆盖 DC ~ 4GHz，是各类面板级射频信号引出与穿墙互连的优选方案。
| 项目 | 规格详情 |
|---|---|
| 产品型号 | BNC-JY-1（别称：BNC-50JY） |
| 接口形态 | BNC公头（阳针），卡口式快锁 |
| 安装方式 | 穿墙式法兰+螺母后置锁紧（M10×1.6g螺纹） |
| 结构样式 | 直型垂直安装式 |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 4GHz（覆盖4G通信、广播电视、测试测量等主流频段） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 内导体接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC公头（阳针），标准双销钉卡口式快锁结构 |
| 安装方式 | 穿墙式法兰+螺母后置锁紧（M10×1.6g螺纹），配合安装孔锁紧 |
| 结构样式 | 直型垂直安装式，紧凑结构 |
| 安装螺纹长度 | 14.6mm |
| 整体总长 | 32.1mm |
| 扳手平台 | SW12，方便螺母锁紧与拆卸 |
| 尾部结构 | 焊片式引出，适合内部线缆焊接 |

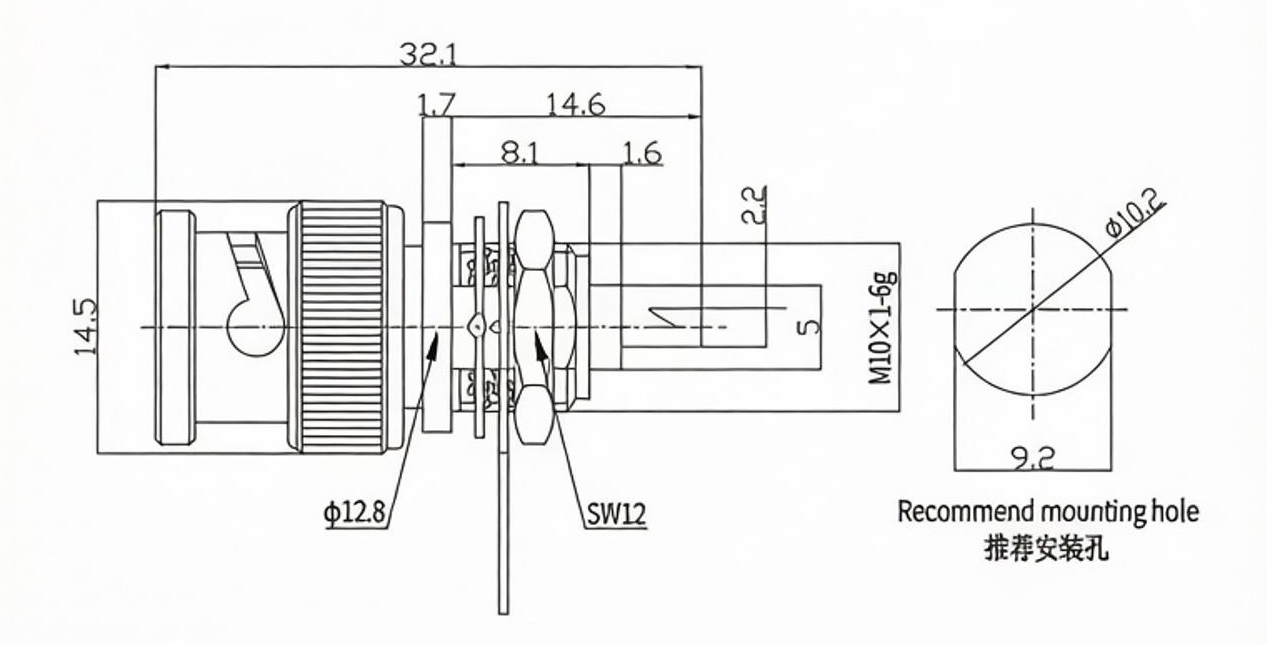

| 推荐安装孔 | 严格按照图示孔径尺寸开孔，确保安装同轴度 |
| 内导体材质 | 黄铜，表面镀金工艺（高导电率、抗氧化） |
| 外导体材质 | 黄铜，表面镀镍工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS 国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款BNC-JY-1穿墙式公头面板插座凭借其 穿墙固定可靠、面板接口稳固、接触电阻极低 的优异特性，被广泛应用于以下场景：
-
通信设备机箱面板：在基站设备、直放站、室内分布系统（DAS）的主机面板上，作为射频信号输出端口，便于外部测试线缆或天线的快速连接。穿墙式设计确保接口在面板上固定牢固，M10×1.6g螺纹紧固可靠且抗震性强，能有效防止在复杂环境中松动。
-
测试仪器面板接口：广泛应用于频谱分析仪、信号发生器、网络分析仪等测试仪器的前面板，作为信号输出端口。焊片式尾部便于内部走线焊接，满足批量生产与维修更换需求。
-
车载与机载通信设备：在车辆、飞行器等强振动环境中，穿墙式法兰配合螺母后置锁紧提供优异的抗松动能力，配合宽温域工作范围（-45℃~+125℃），提供长期稳定可靠的射频连接。
-
工业与医疗设备：在工业控制机柜、医疗成像设备等对可靠性要求较高的应用中，穿墙式面板安装方式提供稳固的外部接口，满足频繁插拔与长期稳定运行的双重需求。
四、德索连接器（DOSIN）穿墙面板系列品控实力
BNC系列连接器作为一种卡口式中功率射频同轴连接器，其穿墙式面板安装型号对法兰定位面的垂直度、螺纹精度以及焊片与壳体的连接强度有着严格要求。穿墙式安装虽然提供了稳固的面板固定方式，但对法兰与面板的贴合精度、螺纹与螺母的配合精度要求更高——任何偏差都可能导致安装后连接器倾斜或松动，影响插拔对心精度与高频性能。
德索连接器（DOSIN）成立于2005年，专业从事通讯行业连接器与线束的研发与制造，主要产品涵盖BNC接头、视频BNC接头、BNC板端连接器、HD-SDI高清BNC等。公司拥有先进的生产设备、专业的技术团队以及完善的质量管理体系。依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对BNC-JY-1型号全线采用高精度数控车削一体化加工工艺。我们对法兰定位面与壳体中心轴的垂直度、M10×1.6g螺纹精度实施严格的检测管控，确保面板安装后连接器与对接插头始终保持精准对心。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至4GHz全频段内的平滑过渡与低损耗传输。
作为全面通过 ISO9001 国际质量管理体系认证的源头实力大厂，德索出厂的每一枚连接器均 100% 满足RoHS、UL、REACH等国际环保与安全标准。产品采用高纯度铜材与优质电镀工艺，内导体采用 黄铜镀金，确保高导电率与耐磨损；外导体采用 黄铜镀镍，具备优异的抗腐蚀与抗氧化能力。德索坚持厂家直供模式，产品广泛应用于通信、安防监控、汽车、医疗、航空、军工等多个领域，全面协助通信集成商、RF实验室及设备线束加工厂消除高频信号衰减，实现大批量、高一致性、快速批发的厂家高效交付。
五、技术交流与工程选型快问
在穿墙式面板连接器的安装中，法兰与面板的贴合精度及螺母锁紧扭矩的控制至关重要——扭矩过小可能导致连接器松动，影响插拔手感与信号稳定性；扭矩过大则可能造成法兰变形或螺纹损伤，影响长期使用可靠性。德索（DOSIN）通过提供 精确的推荐安装孔尺寸图 与 安装扭矩推荐规范，正是为了解决“穿墙安装对心不准、螺母锁紧扭矩难把控、长期使用松动”这一面板安装场景的普遍痛点。
如需获取本系列BNC连接器的详细 机械尺寸CAD图纸、面板开孔推荐规范，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
