德索BNC-C-J-5 BNC公头压接式射频连接器 匹配50-5/LMR300等线缆DC-4G源头工厂
一、产品概述
本产品为德索（DOSIN）针对中径同轴电缆终端连接与批量线束加工场景推出的 BNC型公头压接式射频连接器，官方标准型号：BNC-C-J-5。该产品专为 50-5DFB、LMR300 及 SYV50-5 等50-5规格中径同轴电缆的精密端接而设计，是通信基站、室内分布系统、广播电视及工业电子中需要可靠连接与中等功率信号传输的关键互连组件。
该连接器采用 BNC公头（阳针） 接口形态，通过标准双销钉 卡口式快锁结构 实现与BNC母座的快速插拔与可靠连接——只需旋转四分之一圈即可完成锁紧或分离，插拔手感顺滑且锁定牢固，特别适合需要频繁插拔或快速组装的测试与工程环境。尾部采用 压接式（Crimp） 端接工艺，适配50-5规格线缆的外导体编织层结构，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与信号稳定性。产品总长 28.2mm，安装螺纹长度 14.5mm，结构紧凑。内导体采用 黄铜镀金，外导体采用 黄铜镀镍，频率覆盖 DC ~ 4GHz，是各类中径馈线终端连接与大批量线束加工的优选方案。
| 项目 | 规格详情 |
|---|---|
| 产品型号 | BNC-C-J-5 |
| 接口形态 | BNC公头（阳针），双销钉卡口式快锁 |
| 适用电缆 | 50-5DFB / LMR300 / SYV50-5 |
| 端接方式 | 压接式（Crimp） |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 4GHz（覆盖4G通信、广播电视、测试测量等主流频段） |
| 电压驻波比（VSWR） | ≤ 1.25 |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 内导体接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC公头（阳针），标准双销钉卡口式快锁结构 |
| 适用电缆 | 50-5DFB / LMR300 / SYV50-5（50-5规格同轴电缆） |
| 端接方式 | 压接式（Crimp） ，适配线缆外导体编织层 |
| 结构样式 | 直型一体化同轴结构 |
| 安装螺纹长度 | 14.5mm |
| 整体总长 | 28.2mm |

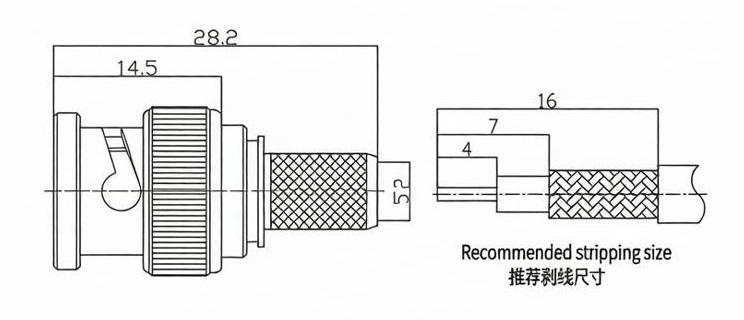

| 推荐剥线尺寸 | 严格按照图示剥线尺寸作业，确保压接可靠性 |
| 内导体材质 | 黄铜，表面镀金工艺（高导电率、抗氧化） |
| 外导体材质 | 黄铜，表面镀镍工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS、UL、REACH 等国际环保与安全标准 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款BNC-C-J-5压接式公头连接器凭借其 压接高效适合批量加工、适配50-5中径线缆、接触电阻极低 的优异特性，被广泛应用于以下高频场景：
-
通信基站与室内分布系统（DAS） ：在4G/5G宏基站、室分系统的馈线链路中，用于50-5DFB/LMR300等中径馈线的终端连接。压接式结构配合自动化压接设备，可大幅提升大批量线束加工的生产效率与品质一致性。
-
测试线缆组件批量制作：在射频实验室及线束加工厂中，压接式结构适合批量生产标准化的BNC测试线缆组件，满足通信设备商与系统集成商的规模化采购需求。
-
广播电视发射设备：在广电发射机、微波传输设备中，适配50-5等常用中径电缆，满足中等功率信号的中短距离传输需求。
-
工业与安防监控：在工业控制机柜、安防视频传输系统中，BNC接口的通用性与压接式结构的高可靠性，使其成为视频信号与射频信号传输的理想选择。
四、德索连接器（DOSIN）BNC压接系列品控实力
BNC系列连接器与50-5DFB/LMR300等中径同轴电缆的压接配合，对剥线尺寸精度与压接模具精度有着严格的要求。50-5线缆的外导体为编织铜网结构——不同线缆的编织层密度及线径各有差异，压接高度偏差过大或外导体翻边不均匀，均可能导致接触电阻增大、屏蔽效能下降，进而引发信号泄漏与驻波恶化。尤其在4GHz频段，微小的压接缺陷即可造成可测的性能劣化。
德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对BNC-C-J-5型号全线采用高精度数控车削一体化加工工艺。我们对内导体同轴度、压接端口内孔尺寸及绝缘介质定位精度实施严格的检测管控，确保连接器与50-5线缆压接后始终保持精准对心。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至4GHz全频段内的平滑过渡与低损耗传输。
作为全面通过 ISO9001 国际质量管理体系认证的源头实力大厂，德索出厂的每一枚连接器均 100% 满足RoHS、UL、REACH等国际环保与安全标准。产品采用 高纯度黄铜棒料 及优质电镀工艺，内导体采用 黄铜镀金，确保高导电率与耐磨损；外导体采用 黄铜镀镍，具备优异的抗腐蚀与抗氧化能力。同时，我们对压接部位的尺寸一致性实施批次全检，确保大批量采购时每一枚连接器的压接性能高度一致。德索坚持 厂家直销 模式，提供批发价格与样品测试服务，产品广泛应用于通信、安防监控、广播电视等多个领域。
五、技术交流与工程选型快问
在50-5中径线缆的压接加工中，剥线尺寸偏差或压接模具选型不当，常导致内导体压接后缩针或外导体编织层压接不充分，引发信号衰减增大与接触不良。50-5DFB与LMR300的绝缘层材质与编织层密度各有差异，压接参数需分别精确控制——“50-5”是线缆匹配的阻抗规格，对应LMR300这类粗缆，若用错接头，哪怕只差0.1毫米，信号就会像人说话被风吹散——模糊、断续、听不清。德索（DOSIN）通过提供 精确的推荐剥线尺寸图 与 针对不同线缆的压接工艺规范指导书（含压接模具选型与压接高度参数），正是为了解决“压接不良导致信号不稳、不同线型适配性差、批次一致性不佳”这一线束加工行业的普遍痛点。
如需获取本系列BNC连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测驻波曲线报告、压接工艺规范指导书（含50-5/LMR300不同线缆压接参数），或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
