德索BNC-C-KY-1.5 BNC母头带防水圈穿墙射频连接器 机箱面板固定DC-4G源头工厂
一、产品概述
本产品为德索（DOSIN）针对户外机箱穿墙安装与防水密封场景推出的 BNC型母头带防水圈穿墙射频连接器，官方标准型号：BNC-C-KY-1.5。该产品专为 RG316 与 RG174 等小微同轴电缆的精密端接与户外穿墙安装而设计，是通信基站、户外机柜、安防监控及工业电子中需要在机箱面板上实现射频信号穿墙互连与防水密封的关键组件。
该连接器采用 BNC母头（内孔） 接口形态，通过标准双销钉 卡口式快锁结构 实现与BNC公头插拔件的快速插拔与可靠连接——只需旋转四分之一圈即可完成锁紧或分离，插拔手感顺滑且锁定牢固。其 穿墙式法兰+螺母后置锁紧 安装方式，配合 自带防水胶圈（O型密封圈） ，在法兰盘与面板之间形成有效密封屏障，实现面板安装后的 防水防尘密封防护，特别适用于户外机箱、野外测试设备及潮湿工业环境。尾部采用 压接式（Crimp） 端接工艺，适配RG316/RG174线缆的外导体编织层结构，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与信号稳定性。产品壳体配有 SW16 / SW17.5 扳手平台，方便安装与拆卸时的受力操作。产品总长 31.5mm，安装螺纹长度 23.3mm，内导体采用 磷铜镀金，外导体采用 黄铜镀镍，频率覆盖 DC ~ 4GHz，是各类户外穿墙射频互连与防护应用的理想选择。
| 项目 | 规格详情 |
|---|---|
| 产品型号 | BNC-C-KY-1.5 |
| 接口形态 | BNC母头（内孔），卡口式快锁 |
| 适用电缆 | RG316 / RG174 |
| 端接方式 | 压接式（Crimp） |
| 安装方式 | 穿墙式法兰+螺母后置锁紧，配合 防水胶圈（O型密封圈） 实现密封防护 |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 4GHz（覆盖4G通信、广播电视、测试测量等主流频段） |
| 电压驻波比（VSWR） | ≤ 1.25（全频段内回波损耗控制优良） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 内导体接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC母头（内孔），标准双销钉卡口式快锁结构 |
| 适用电缆 | RG316 / RG174 |
| 端接方式 | 压接式（Crimp） ，适配线缆外导体编织层 |
| 安装方式 | 穿墙式法兰+螺母后置锁紧，配合 防水胶圈（O型密封圈） 实现密封防护 |

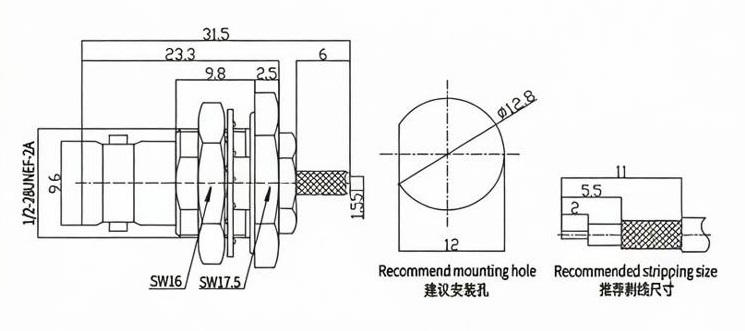

| 安装螺纹长度 | 23.3mm |
| 整体总长 | 31.5mm |
| 扳手平台 | SW16 / SW17.5，方便螺母锁紧与拆卸 |
| 推荐安装孔 | 严格按照图示孔径尺寸开孔，确保安装同轴度与密封效果 |
| 推荐剥线尺寸 | 严格按照图示剥线尺寸作业，确保压接可靠性 |
| 内导体材质 | 磷铜，表面镀金工艺（高弹性、耐磨损） |
| 外导体材质 | 黄铜，表面镀镍工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与防水密封（ENVIRONMENTAL & WATERPROOF）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 密封设计 | 穿墙安装+自带防水胶圈（O型密封圈） ，法兰与面板间形成有效密封 |
| 绿色合规标准 | 100% 符合 RoHS 国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款BNC-C-KY-1.5带防水圈穿墙母座凭借其 穿墙固定可靠、自带防水胶圈密封防护、压接牢固 的优异特性，被广泛应用于以下对安装牢固度与防护性有要求的场景：
-
通信基站与户外机柜：在4G/5G宏基站、微基站、直放站的户外机柜面板上，作为射频信号穿墙输入/输出端口。23.3mm加长螺纹适配各类标准厚度机箱面板，防水胶圈有效防止雨水与粉尘通过面板间隙渗入机柜内部，保障设备在户外环境中的长期可靠运行。
-
野外测试与应急通信设备：在户外射频测试站点、野外应急通信机箱中，防水密封设计确保设备在潮湿、多尘等恶劣环境下的信号传输稳定性。卡口式快锁结构便于现场快速连接与断开。
-
安防监控与广播电视：在户外安防监控设备、广播电视发射设备的面板穿墙接口中，防水胶圈提供额外的环境防护，延长设备使用寿命。
-
工业与医疗设备：在工业控制机柜、户外医疗设备等对防潮防尘有要求的应用中，穿墙固定配合防水密封，满足长期稳定运行的需求。
四、德索连接器（DOSIN）穿墙防水系列品控实力
BNC系列连接器作为射频互连的经典接口，其穿墙面板型号在户外与工业环境中面临严峻的防水防尘挑战。普通穿墙连接器在安装后，法兰与面板之间往往存在微小间隙，长期使用中湿气与粉尘可通过间隙侵入设备内部，导致接触氧化、信号衰减甚至设备故障。
本产品在标准穿墙法兰结构基础上， 自带防水胶圈（O型密封圈） ——安装时胶圈被压缩在法兰盘与面板之间，形成可靠的密封屏障，有效防止灰尘、湿气及轻微水溅侵入。23.3mm加长螺纹设计适配各类标准厚度机箱面板，确保安装稳固可靠。这一设计对法兰定位面的平面度、安装孔位精度以及胶圈材质的耐老化性提出了更高要求——任何平面度偏差或胶圈材质不佳，都可能导致密封失效。
德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对BNC-C-KY-1.5型号全线采用高精度数控车削一体化加工工艺。我们对法兰定位面的平面度、安装孔的孔位精度及压接端口内孔尺寸实施严格的检测管控，确保面板安装后法兰与面板贴合紧密、胶圈压缩均匀。选用优质防水胶圈材料，具备良好的耐温、耐老化与耐化学腐蚀性能。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至4GHz全频段内的平滑过渡与低损耗传输。
作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度磷铜与黄铜棒料 及优质电镀工艺。出厂的每一枚连接器，其内导体采用 磷铜镀金，确保高弹性与耐磨损；外导体采用 黄铜镀镍，具备优异的抗腐蚀与抗氧化能力。同时，我们对压接部位的尺寸一致性实施批次全检，确保大批量采购时每一枚连接器的压接性能高度一致。产品 100% 满足RoHS环保要求，是各大通信设备商、户外系统集成商及工业设备厂商大批量采购的可靠源头货源。
五、技术交流与工程选型快问
在户外穿墙面板连接器的安装中，防水密封的可靠性直接关系到设备在恶劣环境下的长期运行稳定性。普通穿墙连接器若未配备密封胶圈，面板间隙中的湿气与粉尘将逐步侵入设备内部，导致信号质量劣化。带防水胶圈的穿墙连接器虽解决了密封问题，但对安装扭矩的控制要求更高——扭矩过小可能导致密封不严，扭矩过大则可能压溃胶圈或损伤法兰面。此外，23.3mm加长螺纹适配各类标准厚度机箱面板，但安装时需确保螺纹完全穿透面板。德索（DOSIN）通过提供 精确的推荐安装孔尺寸图 与 安装扭矩推荐规范，正是为了解决“户外设备防水密封不可靠、穿墙安装对心不准、长期使用后防护失效”这一户外射频工程领域的普遍痛点。
如需获取本系列BNC连接器的详细 机械尺寸CAD图纸、面板开孔推荐规范、压接工艺与防水安装规范指导书，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
