德索BNC-KFB2四孔法兰母头 BNC射频连接器 面板固定安装DC-4G源头工厂
一、产品概述

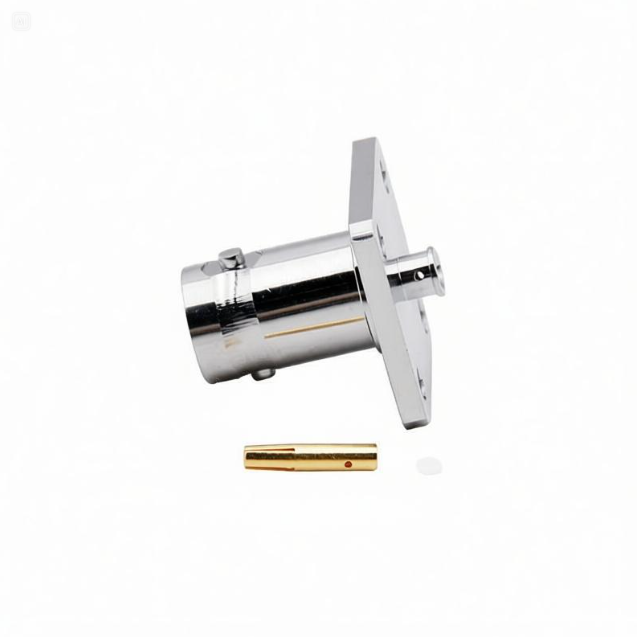

本产品为德索（DOSIN）针对半刚性同轴电缆终端连接与面板固定安装场景推出的 BNC型母头四孔法兰射频连接器，官方标准型号：BNC-KFB2。该产品专为 KTR086 与 RG405 等086规格半刚/半柔性同轴电缆的精密端接而设计，是通信基站、微波中继、测试系统及军工电子中需要高可靠性面板固定与低损耗传输的关键互连组件。
该连接器采用 BNC母头（内孔） 接口形态，通过标准双销钉卡口式快锁结构实现与BNC公头插拔件的快速连接。其 四孔法兰盘 配合安装孔实现与机壳面板的 四点牢固固定——相较于传统两孔法兰，四孔设计在振动、冲击等恶劣工况下具有 更高的抗松动性与对位精度，尤其适用于大尺寸线缆连接或频繁插拔场景。尾部采用 压接式（Crimp） 端接工艺，适配086规格半刚线缆的外导体铜管结构，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与相位稳定性。产品总长 20mm，法兰尺寸 18.5mm × 18.5mm，内导体采用 磷铜镀金，外导体采用 黄铜镀三元合金，频率覆盖 DC ~ 4GHz，是各类面板级半刚线缆互连与批量加工的优选方案。
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 4GHz（覆盖4G通信、广播电视、测试测量等主流频段） |
| 电压驻波比（VSWR） | ≤ 1.25（全频段内回波损耗控制优良） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 内导体接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC母头（内孔），标准双销钉卡口式快锁结构 |
| 适用电缆 | KTR086 / RG405（086规格半刚性/半柔性同轴电缆） |
| 端接方式 | 压接式（Crimp） ，适配半刚线缆外导体铜管 |
| 安装方式 | 四孔法兰盘面板固定，配合安装孔锁紧，固定稳固可靠 |
| 安装螺纹长度 | 15mm |
| 整体总长 | 20mm |
| 法兰尺寸 | 18.5mm × 18.5mm |
| 推荐安装孔 | 严格按照图示孔径尺寸开孔，确保安装同轴度 |
| 推荐剥线尺寸 | 严格按照图示剥线尺寸作业，确保压接可靠性 |
| 内导体材质 | 磷铜，表面镀金工艺（高弹性、耐磨损） |
| 外导体材质 | 黄铜，表面镀三元合金工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS 国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款BNC-KFB2四孔法兰母座凭借其 四孔法兰超强固定、压接牢固可靠、适配086半刚线缆 的优异特性，被广泛应用于以下对安装牢固度与信号完整性要求严苛的场景：
-
通信基站与天馈线系统：在4G/5G宏基站、微基站的天线馈线链路中，用于086半刚馈线的终端连接与面板固定。四孔法兰设计确保连接器在大线缆重力拉扯或频繁插拔下纹丝不动，避免因松动导致的信号断续。
-
微波中继与雷达系统：在微波中继设备、气象雷达、导航雷达等系统中，半刚线缆配合本连接器可实现高相位稳定性的射频信号互连，四孔法兰固定方式保障在振动环境中的长期可靠性。
-
测试治具与自动化机台：在射频器件生产线的自动化测试治具中，作为耐磨防损的高频过渡接口，承受频繁插拔与振动冲击。四孔法兰确保测试接口的位置精度长期保持不变。
-
军工与航空航天：在机载、舰载及地面车载电子设备中，凭借其抗振动、耐盐雾的优异环境适应性，提供长期稳定可靠的射频连接方案。
四、德索连接器（DOSIN）四孔法兰半刚压接系列品控实力
BNC系列连接器与KTR086/RG405等半刚性同轴电缆的压接配合，对剥线尺寸精度与压接模具精度有着远高于普通柔性电缆的要求。半刚线缆的外导体为铜管结构，压接高度偏差过大或压接不充分，将导致接触电阻增大、屏蔽效能下降与相位一致性破坏。尤其在4GHz频段，微小的压接缺陷即可造成可测的性能劣化。
此外，四孔法兰结构对四个安装孔的相对位置精度以及法兰定位面的垂直度要求极高——四个安装孔中任何一个的位置偏差或垂直度不足，都可能导致面板安装后连接器倾斜、中心针与对接插头对心不准，进而引发驻波比恶化、接触电阻增大与插拔寿命缩短。
德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对BNC-KFB2型号全线采用高精度数控车削一体化加工工艺。我们对法兰定位面与壳体中心轴的垂直度、四孔法兰的孔位精度实施严格的 三次元检测管控，确保每一枚连接器的法兰安装面与中心轴垂直度偏差控制在微米级范围内，面板安装后连接器与对接插头始终保持精准对心。同时，对压接部位的尺寸一致性实施批次全检，确保大批量采购时每一枚连接器的压接性能高度一致。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至4GHz全频段内的平滑过渡与低损耗传输。
作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度磷铜与黄铜棒料 及优质电镀工艺。出厂的每一枚连接器，其内导体采用 磷铜镀金，确保高弹性与耐磨损；外导体采用 黄铜镀三元合金，具备优异的抗腐蚀与抗氧化能力。产品 100% 满足RoHS环保要求，是各大通信设备商、军工院所及测试系统集成商大批量采购的可靠源头货源。
五、技术交流与工程选型快问
在半刚线缆压接连接器的面板安装中，四孔法兰对面板开孔加工精度的要求远高于两孔法兰——任何孔径偏差或位置偏移都可能导致安装后连接器受力不均、壳体变形，进而影响插拔对心精度与高频性能。此外，压接模具选型不当或剥线尺寸偏差可能导致内导体缩针、外导体铜管变形，引发相位漂移与信号衰减增大。德索（DOSIN）通过提供 精确的推荐安装孔尺寸图、推荐剥线尺寸图 与 压接工艺规范指导书（含压接模具选型与压接高度参数），正是为了解决“四孔安装对位不准导致壳体变形、半刚线缆压接后相位不稳、批次一致性差”这一面板安装与半刚线束加工领域的普遍痛点。
如需获取本系列BNC连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测驻波曲线报告、压接工艺与面板安装规范指导书，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
