德索BNC-C-KY-1.5A分体式BNC母头 螺母后置穿墙面板固定 匹配50-1.5线缆射频连接器4G源头工厂
一、产品概述
本产品为德索（DOSIN）针对机壳面板穿墙安装与灵活布线场景推出的 BNC型母头分体式螺母后置穿墙射频连接器，官方标准型号：BNC-C-KY-1.5A。该产品专为 RG316 与 RG174 等50-1.5规格小微同轴电缆的精密端接而设计，是通信设备、测试仪器、安防监控及工业电子中需要面板级穿墙固定与灵活安装的关键互连组件。
该连接器采用 BNC母头（内孔） 接口形态，通过标准双销钉卡口式快锁结构实现与BNC公头插拔件的快速插拔与可靠连接。其 分体式结构设计——法兰盘与连接器本体为分体装配结构，通过螺母后置锁紧实现面板固定——相较于整体式结构，分体式设计在安装时具有更大的灵活性，尤其适用于面板厚度不统一或安装空间受限的场景。螺母后置锁紧机制确保连接器在面板上固定牢固，有效防止因频繁插拔或线缆拉扯导致的松动。尾部采用 压接式（Crimp） 端接工艺，适配RG316/RG174线缆的外导体编织层结构，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与信号稳定性。产品总长 30.9mm，安装螺纹长度 11mm，壳体配有 SW8 / SW13 扳手平台，方便安装与拆卸时的受力操作。内导体采用 磷铜镀金，外导体采用 黄铜镀镍，频率覆盖 DC ~ 4GHz，是各类面板级穿墙互连与灵活安装场景的理想选择。
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 4GHz（覆盖4G通信、广播电视、测试测量等主流频段） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 内导体接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC母头（内孔），标准双销钉卡口式快锁结构 |
| 适用电缆 | RG316 / RG174（50-1.5规格柔性同轴电缆） |
| 端接方式 | 压接式（Crimp） ，适配线缆外导体编织层 |
| 安装方式 | 分体式螺母后置穿墙面板固定（法兰盘与本体分体装配，螺母后置锁紧） |
| 安装螺纹长度 | 11mm |
| 整体总长 | 30.9mm |
| 扳手平台 | SW8 / SW13，方便螺母锁紧与拆卸 |

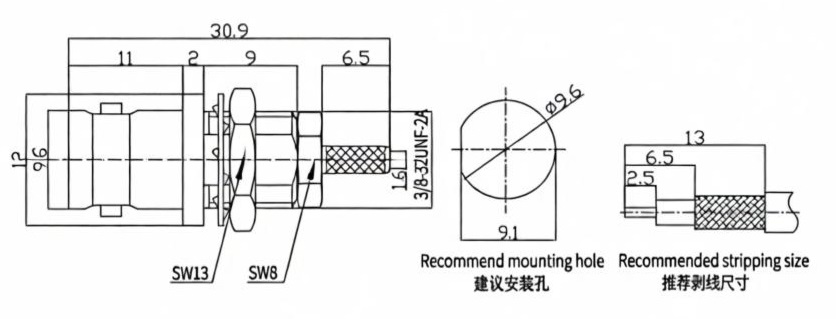

| 推荐安装孔 | 严格按照图示孔径尺寸开孔，确保安装同轴度 |
| 推荐剥线尺寸 | 严格按照图示剥线尺寸作业，确保压接可靠性 |
| 内导体材质 | 磷铜，表面镀金工艺（高弹性、耐磨损） |
| 外导体材质 | 黄铜，表面镀镍工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS 国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款BNC-C-KY-1.5A分体式螺母穿墙母座凭借其 分体式灵活安装、穿墙固定可靠、压接牢固 的优异特性，被广泛应用于以下场景：
-
通信设备机箱面板：在基站设备、直放站、室内分布系统（DAS）的主机面板上，作为射频信号穿墙输入/输出端口。分体式结构允许法兰盘与连接器本体分别安装，特别适用于面板厚度不统一或安装空间受限的场景。
-
测试仪器与测量设备：在频谱分析仪、信号发生器、网络分析仪等测试设备的面板穿墙接口中，分体式设计为仪器内部布线提供了更大的灵活性。
-
安防监控与广播电视：在视频矩阵切换器、SDI传输设备、监控系统等需要BNC接口的视频信号传输场景中，穿墙式安装提供长期可靠的信号通路。
-
工业与医疗设备：在工业控制机柜、医疗成像设备等对可靠性要求较高的应用中，分体式螺母穿墙固定配合BNC卡口快锁结构，满足频繁插拔与长期稳定运行的双重需求。
四、德索连接器（DOSIN）分体式穿墙压接系列品控实力
BNC系列连接器与RG316/RG174小微同轴电缆的压接配合，对剥线尺寸精度与压接模具精度有着极高的要求。小微线缆的外导体为精细编织铜网结构，压接高度偏差过大或外导体翻边不均匀，均可能导致接触电阻增大、屏蔽效能下降，进而引发信号泄漏与驻波恶化。
本产品采用 分体式结构——法兰盘与连接器本体为分体装配，通过螺母后置锁紧实现面板固定。这一结构对法兰盘与本体之间的配合精度、螺纹同轴度以及装配一致性有着严苛的要求——任何配合偏差都可能导致安装后连接器倾斜、中心针与对接插头对心不准。
德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对BNC-C-KY-1.5A型号全线采用高精度数控车削一体化加工工艺。我们对分体式法兰盘与壳体的配合尺寸、螺纹同轴度及压接端口内孔尺寸实施严格的多维度检测管控，确保连接器与RG316线缆压接后始终保持精准对心，同时保证穿墙安装后连接器与面板垂直对位。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至4GHz全频段内的平滑过渡与低损耗传输。
作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度磷铜与黄铜棒料 及优质电镀工艺。出厂的每一枚连接器，其内导体采用 磷铜镀金，确保高弹性与耐磨损；外导体采用 黄铜镀镍，具备优异的抗腐蚀与抗氧化能力。同时，我们对压接部位的尺寸一致性实施批次全检，确保大批量采购时每一枚连接器的压接性能高度一致。产品 100% 满足RoHS环保要求，是各大通信设备商、线束加工厂及系统集成商大批量采购的可靠源头货源。
五、技术交流与工程选型快问
在分体式螺母穿墙面板连接器的安装中，法兰盘与本体之间的配合精度直接影响安装后的同轴度与信号完整性。若安装顺序不当或锁紧扭矩不均，可能导致法兰盘偏斜、本体倾斜，进而影响插拔对心精度与高频性能。此外，剥线尺寸偏差或压接模具选型不当也会引发信号衰减与接触不良。德索（DOSIN）通过提供 精确的推荐安装孔尺寸图、推荐剥线尺寸图 与 分体式安装工艺规范指导书，正是为了解决“分体式结构安装对心不准、压接不良导致信号不稳、长期使用松动”这一面板安装与线束加工场景的普遍痛点。
如需获取本系列BNC连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测驻波曲线报告、分体式安装与压接工艺规范指导书，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
