一、产品概述

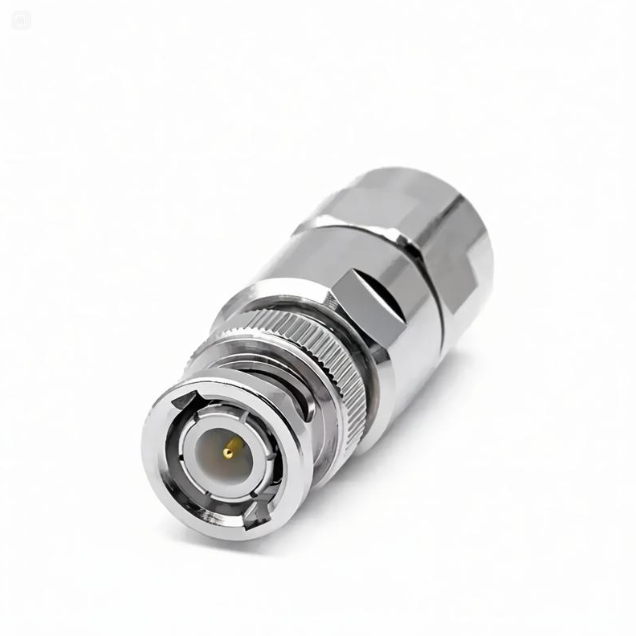

本产品为德索（DOSIN）针对粗径同轴电缆终端连接与大功率信号传输场景推出的 BNC型公头免焊装接式射频连接器，官方标准型号：BNC-J-7M。该产品专为 RG8/U、LMR400、50-7DFB 等7毫米级粗径同轴线缆的快速现场端接而设计，是通信基站、广播电视发射、大型天线馈线系统及工业电子中需要便捷装接与高可靠性连接的关键互连组件。
该连接器采用 BNC公头（阳针） 接口形态，通过标准双销钉卡口式快锁结构实现与BNC母座的快速插拔与可靠连接。尾部采用 免焊装接式（Solderless Assembly） 端接结构—— 无需焊接，通过螺纹机械夹紧方式实现内导体与外导体的同时固定与电气连接——大幅降低了现场装接的工艺门槛与操作时间，特别适用于野外作业、应急抢修及不具备焊接条件的安装场景。产品壳体配有 SW15 / SW16 扳手平台，方便安装与拆卸时的受力操作。产品总长 42.3mm，安装螺纹长度 26.3mm，结构坚固、电气性能优异，频率覆盖 DC ~ 4GHz，是粗径馈线终端连接与现场快速部署的理想选择。
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 4GHz（覆盖4G通信、广播电视、测试测量等主流频段） |
| 电压驻波比（VSWR） | ≤ 1.25（全频段内回波损耗控制优良） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 中心接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外部接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC公头（阳针），标准双销钉卡口式快锁结构 |
| 适用电缆 | RG8/U / LMR400 / 50-7DFB（7毫米级粗径同轴电缆） |
| 端接方式 | 免焊装接式（Solderless Assembly） ——无需焊接，螺纹机械夹紧 |
| 结构样式 | 直型一体化同轴结构 |

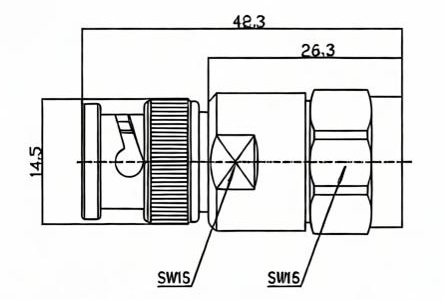

| 安装螺纹长度 | 26.3mm |
| 整体总长 | 42.3mm |
| 扳手平台 | SW15 / SW16，方便安装与拆卸 |
| 内导体材质 | 黄铜，表面镀金工艺（高导电率、抗氧化） |
| 外导体材质 | 黄铜，表面镀镍工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS 国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款BNC-J-7M免焊装接式公头连接器凭借其 免焊便捷装接、适配粗径线缆、接触电阻极低 的优异特性，被广泛应用于以下对现场快速部署与可靠性要求严苛的场景：
-
通信基站与室内分布系统（DAS） ：在4G/5G宏基站、室分系统的主馈线链路中，用于RG8/U/LMR400等粗径馈线的终端连接。免焊装接结构无需焊接设备与专业焊工，特别适用于基站现场快速安装与维护。
-
广播电视发射设备：在广电发射机、微波传输设备中，适配RG8/U等常用粗径电缆，满足大功率信号的长距离低损耗传输需求。免焊结构避免了焊接高温对电缆绝缘层的潜在损伤。
-
大型天线馈线系统：在短波/超短波通信天线、业余无线电（HAM）基站的天线馈线链路中，BNC公头接口提供标准化的天线端口连接方案，免焊装接便于野外架台与应急通信场景下的快速操作。
-
应急通信与野外作业：在抢险救灾、野外勘探、军事通信等需要快速部署的应急场景中，无需焊接设备与电源即可完成线缆端接，大幅提升现场响应效率。
四、德索连接器（DOSIN）免焊装接系列品控实力
BNC系列连接器与RG8/U/LMR400等粗径同轴电缆的装接配合，对剥线尺寸精度与装接操作规范有着严格的要求。传统焊接式连接器需要专业焊接设备与熟练焊工，焊接温度控制不当可能损伤电缆绝缘层或导致虚焊；而免焊装接式结构通过 螺纹机械夹紧 实现内导体与外导体的同步固定——无需焊接，操作便捷，但对外壳夹紧机构的螺纹精度与机械强度提出了更高的要求。
德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对BNC-J-7M型号全线采用高精度数控车削一体化加工工艺。我们对内导体同轴度、装接端口内孔尺寸及螺纹夹紧机构的配合精度实施严格的检测管控，确保连接器与粗径线缆装接后始终保持精准对心、夹紧牢固。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至4GHz全频段内的平滑过渡与低损耗传输。
作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度黄铜棒料 及优质电镀工艺。出厂的每一枚连接器，其内导体采用 黄铜镀金，确保高导电率与耐磨损；外导体采用 黄铜镀镍，具备优异的抗腐蚀与抗氧化能力。同时，我们对装接部位的尺寸一致性实施批次全检，确保大批量采购时每一枚连接器的装接性能高度一致。产品 100% 满足RoHS环保要求，是各大通信设备商、线束加工厂及系统集成商大批量采购的可靠源头货源。
五、技术交流与工程选型快问
在粗径线缆的现场装接中，焊接式连接器需要携带烙铁、焊锡、助焊剂等工具与耗材，且对操作人员的焊接技能有较高要求——焊接温度过高可能损伤电缆介质，焊锡不足则可能导致接触不良。免焊装接式连接器通过螺纹机械夹紧方式实现连接，无需焊接设备与专业技能，操作便捷、一致性好，特别适用于野外作业与应急场景。但免焊结构对剥线精度与夹紧扭矩的控制要求较高——剥线过长或过短、夹紧扭矩不足或过大，均可能影响电气性能与机械强度。德索（DOSIN）通过提供 精确的推荐剥线尺寸图 与 装接工艺规范指导书（含夹紧扭矩推荐参数），正是为了解决“现场装接依赖焊接技能、免焊装接工艺难把控、批次一致性差”这一射频工程领域的普遍痛点。
如需获取本系列BNC连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测驻波曲线报告、免焊装接工艺规范指导书，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
