N/BNC-JJ德索纯铜N公头转BNC公头转接头 (N-J转BNC-J / L16-Q9-JJ转换器)
一、产品概述

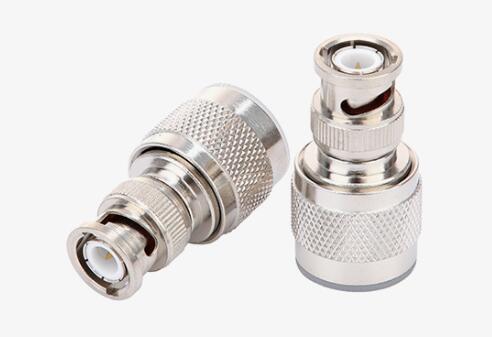

本产品为全铜高精密N型公头转BNC公头射频同轴转接头（型号：N-BNC-JJ，惯用L16-Q9-JJ）。转接头一端为标准N型公头（阳头）结构：一端为标准N型公头（内螺纹带中心阳针），另一端为标准BNC公头（旋转卡口套带中心阳针）。产品主体由高纯度纯铜棒料一体化精车而成，表面覆盖坚固的工业级金属镀层。 N型母头座的大功率设备、天线或馈线，直接无损桥接至带有BNC母头座的测试仪表、数传电台或信号源上，是高频微波实验室与通信工程现场调试的必备利器。
- 规格:N/BNC-JJ
- 安装类型:N-BNC型
- IP等级:/
- 阻抗:50
- 工作频率:0-3G
- 连接器样式:N型
- 针脚数:1
二、核心技术参数表
1.电气性能（Electric Characteristics）
| 参数项目 | 技术指标/测试条件 |
| 特性 阻抗（Impedance） | 50$\Omega$ |
| 频率范围（Frequency Range） | 0 ~ 4 GHz (双公头直通结构，高频响应优秀) |
| 工作电压（WorkingVoltage） | 500 伏（有效值） |
| 耐压值（介电耐受电压） | 1500 V（rms，海平面） |
| 接触电阻（接触电阻） | 内拓展中心阳针$\le$1.5 m$\Omega$ / 外延外壳$\le$1.0 米欧米伽 |
| 绝缘电阻（绝缘电阻） | $\ge$5000兆欧米茄 |
| 电压驻波比 (VSWR) | 直型双公头$\le$1.18 @ 2 GHz /$\le$1.22 @ 3 GHz |

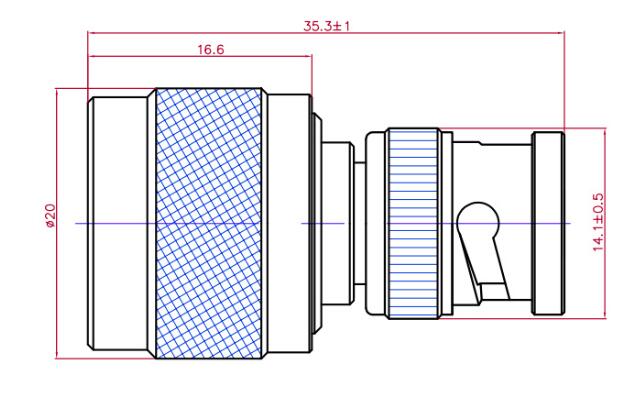

2. 机械性能与材质 (Mechanical & Material)
| 参数项目 | 技术指标/测试条件 |
| 接口A类型（N型端） | N型公头 / 阳头 (N Plug / Male) —— 5/8-24标准螺纹锁紧 |
| 接口 B 类型 (BNC端) | BNC公头 / Q9阳头 (BNC Plug / Male) —— 双销式卡口快锁 |
| 内部外观工艺 | 两端中心阳针由优质面条精密一体化加工并厚层真金电镀 |
| 主要材质 | 外壳及锁紧套：纯铜镀镍（或三元合金） / 绝缘介质：高性能聚四氟乙烯（PTFE） |
| 机械寿命（耐久性） | $\ge$500次标准旋合与卡口插拔循环 |
3.环境性能（环境特性）
| 参数项目 | 技术指标/测试条件 |
| 工作温度范围(Temperature) | -55℃ ~ +155℃ |
| 防振动性（振动） | 符合MIL-STD-202、Method 204测试标准 |
| 盐雾试验（盐雾试验） | 48小时中性盐雾测试（电镀层松弛，防刮耐磨，长期使用不剥落） |
| 环保标准（合规性） | 100%满足RoHS / REACH国际绿色墙垒标准 |
三、德索连接器(DOSIN)规范料号系统
-
标准料号：
DS-A-NJ-BNCJ -
料号释义：DS（德索品牌）- A（Adapter 转接头系列）- NJ（N型公头/L16阳针）- BNCJ（BNC公头/Q9阳针）
四、关于德索连接器(DOSIN)针对双公头精密转换器的质量控制
在RF射频测试中，N公转BNC公（N-J/BNC-J）这类孔阳针直通转接头，往往需要直接承载接头重型电缆或仪表的对合剪切力。一旦内部接头阳针的对心同轴度出现微米级偏差，就会在间隙旋紧与插拔中导致接头的母座位损坏，并在高电感引发短路的阻抗感应。德索连接器承载20000平米的数字化五金车削基地，针对N-BNC-JJ精密直通系列采用了外接多轴联动复合中心，将两端中心插针的同轴度公差严格控制在替换领先的高标范围内。
依靠20年专注射频接插件的制造经验，德索设计团队对内部PTFE绝缘介质进行了微波阻抗补偿阶梯设计，确保信号在从大体积N型腔体覆盖到小体积BNC卡口腔体时，仍然能保持极的回波损耗与插入丢失。作为通过ISO9001国际质量认证的源头源发工厂，德索坚持采用“高纯度全铜棒料”作为主体，产品100%满足RoHS和REACH绿色出口部门，协助通信集成商、RF实验室及设备线束厂全面消除信号衰减，实现大批量厂家批发的高效交付。
