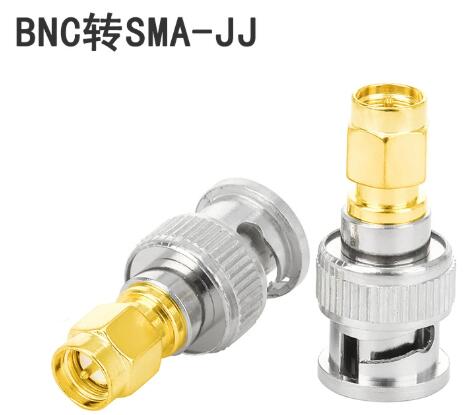

德索BNC公转SMA公射频转接头 (BNC-J转SMA-J / BNC-SMA-JJ高频转换器)

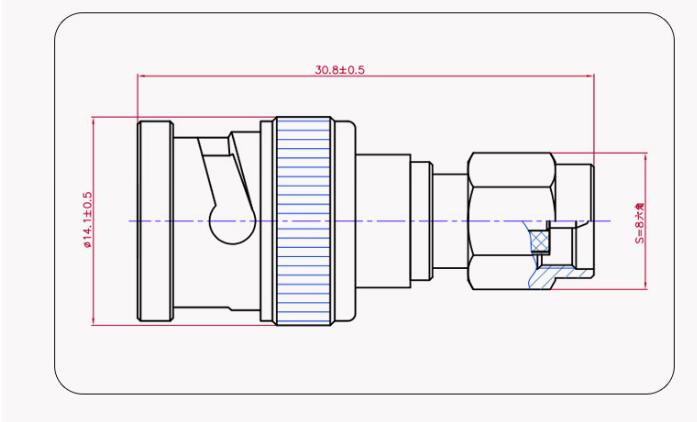

一、产品概述
本产品为高精密BNC公头（Q9）转SMA公头（阳头）射频同轴转接头（标准料号：BNC-SMA-JJ）。转接头两端阳头结构：接口A端为标准BNC公头（带快速卡口锁旋套与中心阳针），接口B端为标准SMA公头（带1/4-36）该转接头主要用于将带BNC母座的重型测试设备或传统无线电天线，直接跨接转换至带SMA母座（外螺内孔）的微型无线模块、射频、4G/5G模块或数传电台上，是射频通信与高频微波实验室常见的“万能转件接驳”。
| 规格 | 长(cm) | 宽(cm) | 高(cm) | 体积(cm³) | 重量(g) |
|---|---|---|---|---|---|
| BNC转SMA-JJ | 3.10 | 1.50 | 1.50 | 6.975 | 10 |
| BNC转SMA-JK | 3.10 | 1.50 | 1.50 | 6.975 | 10 |
| BNC转SMA-KJ | 3.10 | 1.50 | 1.50 | 6.975 | 10 |
| BNC转SMA-KK | 3.10 | 1.50 | 1.50 | 6.975 | 10 |
二、核心技术参数表
1.电气性能（Electric Characteristics）
| 参数项目 | 技术指标/测试条件 |
| 特性 阻抗（Impedance） | 50$\Omega$ |
| 频率范围（Frequency Range） | 0 ~ 4 GHz (双公直通型，SMA端高频响应极佳) |
| 工作电压（WorkingVoltage） | 335 伏（有效值） |
| 耐压值（介电耐受电压） | 1000 V（rms，海平面） |
| 接触电阻（接触电阻） | 中心眼阳针$\le$2.0 m$\Omega$ / 外壳厚度$\le$1.5 mΩ |
| 绝缘电阻（绝缘电阻） | $\ge$5000兆欧米茄 |
| 电压驻波比 (VSWR) | 直型双公头$\le$1.20 @ 3 GHz |
2. 机械性能与材质 (Mechanical & Material)
| 参数项目 | 技术指标/测试条件 |
| 接口A类型（BNC端） | BNC 公头 / Q9 阳头 (BNC Plug / Male) —— 标准双销卡口式快锁 |
| 接口B类型（SMA端） | SMA 公头 / 阳头 (SMA Plug / Male) —— 1/4-36 不锈钢/沙发内螺纹 |
| 内部外观工艺 | 两端中心阳针一体化成型，采用高规格厚层真金电镀 |
| 主要材质 | 外壳及各锁紧螺套：全铜镀镍（或三元合金） / 绝缘体：高密度聚四氟乙烯（PTFE） |
| 机械寿命（耐久性） | 满足$\ge$500次标准卡口旋合与螺纹旋紧循环 |
3.环境性能（环境特性）
| 参数项目 | 技术指标/测试条件 |
| 工作温度范围(Temperature) | -65 °C ~ +165 °C (耐受极限高低温环境) |
| 防振动性（振动） | 符合MIL-STD-202、Method 204测试标准 |
| 盐雾试验（盐雾试验） | 48小时中性盐雾测试（确保多盐雾、湿润环境下电镀层不剥落、不生锈） |
| 环保标准（合规性） | 100%满足RoHS / REACH国际绿色墙垒标准 |
三、德索连接器(DOSIN)规范料号系统
-
标准料号：
DS-A-BNCJ-SMAJ -
料号释义：DS（德索品牌）- A（Adapter 转接头系列）- BNCJ（BNC 公头/Q9阳针）- SMAJ（SMA 公头/内螺内针）
四、关于德索连接器(DOSIN)针对双阳针微波转接件的品质控制
在RF拓扑测试中，BNC公转SMA公（BNC-J/SMA-J）这类双公头直通转接器，作为经常仪器接口和线束之间的间隙拆装介入，需要承受高灵敏度手拧或起子紧的牵引力。如果内部两端阳旋针的绝对共轴度周围几微米的偏移，就会直接导致对接设备的SMA/BNC母座瞬时变形。德索连接器在20000平米的现代化研发与量产基地内部，针对BNC-SMA-JJ精密微波转换系列采用了高精度复合走心机床进行邻接成形加工，确保中心针的几何对心度精益求精。
深耕RF接插件领域20年，德索不仅积累了丰富的微波阻抗补偿经验，恍知高频拾取控制的关键。我们对产品内部装配的PTFE绝缘介质进行了特定的电磁阶梯腔体优化，有效平抑了信号在跨越两种不同体积接口时的突变衰减，将驻波比与插入损耗控制在极低水平。作为全面通过ISO9001国际质量管理体系认证的源头实力工厂，德索出厂的每一批次转接件均100%符合RoHS和REACH环保规范，不使用任何质劣锌合金或铅超标铜料，为全球无线电工程商、仪表集成商提供长寿命、厂家批发的高品质硬件连接保障。
