N/BNC-JK-德索N型(L16)转BNC(Q9)射频同轴转接头源头工厂
一、产品概述

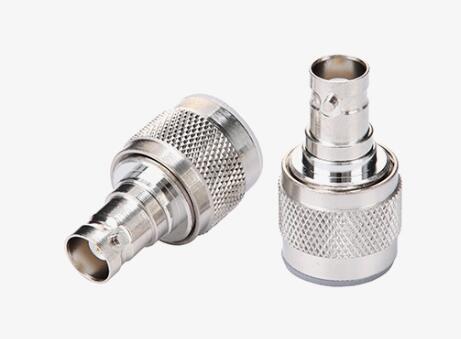

本产品为N/BNC-JK-N型（L16）转BNC（Q9）高性能RF同轴转接头。该系列包含N公转BNC母（NJ/BNC-K）与N母转BNC公（NK/BNC-J）两种标准规格。产品主要用于实现承载高功率接口式N型接口的设备（如基站、大功率放大器、天馈线系统）与带有简易卡口式BNC/Q9接口的仪器（如实验室、无线电对讲综合测试仪）之间的低损耗无损互转。外壳有涂层花网纹，电镀层滚密，是射频、通信工程现场测试及无线电发射系统的常备器件转换。
二、核心技术参数表
1.电气性能（Electric Characteristics）
| 参数项目 | 技术指标/测试条件 |
| 特性 阻抗（Impedance） | 50$\Omega$ |
| 频率范围（Frequency Range） | 0 ~ 4 GHz (满足恒定通信、微波损耗低损耗传输) |
| 工作电压（WorkingVoltage） | 500 伏（有效值） |
| 耐压值（介电耐受电压） | 1500 V（rms，海平面） |
| 接触电阻（接触电阻） | 内延$\le$1.5 m$\Omega$ / 外延$\le$1.0 米欧米伽 |
| 绝缘电阻（绝缘电阻） | $\ge$5000兆欧米茄 |
| 电压驻波比 (VSWR) | 直型性能$\le$1.20 @ 3 GHz |
2. 机械性能与材质 (Mechanical & Material)
| 参数项目 | 技术指标/测试条件 |

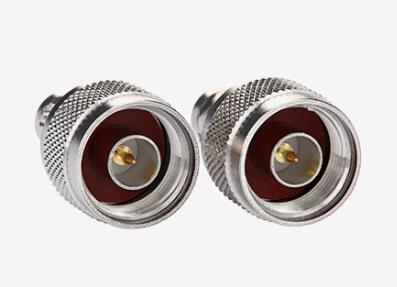

| 接口 A 类型 (N型/L16) | N公头(内螺内针) 或 N母头(外螺内孔) —— 5/8-24 螺纹锁紧 |
| 接口 B 类型 (BNC/Q9) | BNC母头(外销钉内孔) 或 BNC公头(卡口套内针) —— 卡口式快锁 |

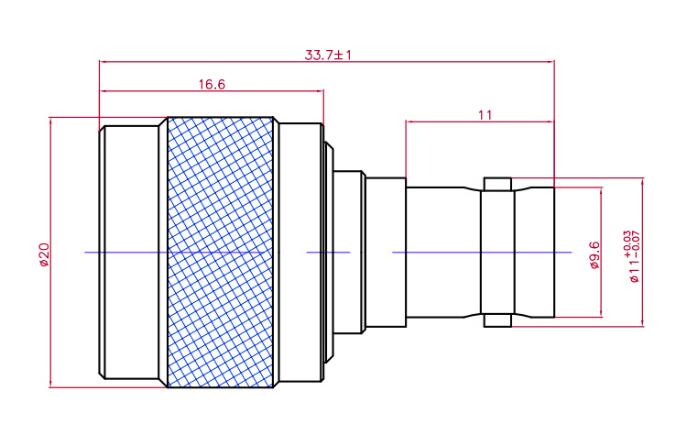

| 外观特征结构 | 中部带精密都市网纹，直型一体化同轴设计 |
| 主要材质 | 外壳主体：全铜镀镍（加厚电镀，防刮耐磨） /中心标记：铍铜/磷青铜厚层镀金/绝缘体：PTFE |
| 机械寿命（耐久性） | 满足$\ge$500次规范旋合与插拔循环 |
3.环境性能（环境特性）
| 参数项目 | 技术指标/测试条件 |
| 工作温度范围(Temperature) | -55℃ ~ +155℃ |
| 防振动性（振动） | 符合MIL-STD-202, Method 204 测试条件 |
| 盐雾试验（盐雾试验） | 48小时中性盐雾测试（确保工业或现场测试环境下不发黑、抗氧化） |
| 环保标准（合规性） | 100%符合RoHS / REACH环保规范 |
三、德索连接器(DOSIN)规范料号系统
为了便于您的采购及工厂询价，我司该系列互转产品的标准编码如下：
-
N公转BNC母标准料号：
DS-A-NJ-BNCK(N-Male to BNC-Female) -
N母转BNC公标准料号：
DS-A-NK-BNCJ(N-Female to BNC-Male) -
料号释义：DS（德索品牌）- A（Adapter 转接头系列）- 接口A端代码 – 接口B端代码
四、关于德索连接器(DOSIN)针对异型互转器件的品质控制
N型（L16）大螺纹与BNC（Q9）小卡口属于两套体积、锁紧机制完全不同的RF物理接口。在进行异型对转时，若内部终端电磁腔体几何尺寸过渡阶梯不够平滑，会在GHz高传导引起严重的电磁波反射与互调干扰。德索连接器依托20,000平米的微波器件精密制造车间，针对N转BNC异型转换系列采用了一体化同轴对心车削技术。通过转换20年沉淀的微波阻抗匹配经验，设计团队精密计算了内部PTFE绝缘介质的阻抗匹配，将信号时的附加插入降压到了行业互连水平。
作为全面通过ISO9001国际质量管理体系认证的源头厂家，德索出厂的每一枚精密转接头其中心针均采用高弹性铜件配合重金属厚层镀金，确保在仪器机台端经过数万次的插拔与旋合，接触面仍具有极低的接触电阻。产品100%具备RoHS以及REACH绿色检测报告，是各大通信仪表厂、天馈线工程线束商及无线电订价大批量采购、厂家批发的放心之选。
