连接器厂家为您科普BNC的主要特性有哪些

BNC连接器常被用在天线、线材电缆、汽车、收音机、视频、广播、电信、卫星通信、监视器、收音机、基站、医疗设备、检测设备、闭路电视、高清电视等领域,是一种常见的RF射频同轴连接器,那么大家对BNC连接器的了解有多少呢,接下来德索五金电子工程师就为您科普一下BNC的主要特性有哪些。

BNC  75欧姆公头直式法兰盘式座子

1、特性阻抗

BNC射频连接器的特性阻抗使用最多的是50Ω和75Ω两种。许多系列的连接器同时有50Ω和75Ω两种规格。一般性而言50Ω连接器多用高频率,高性能产品上;75Ω连接器多用频率较低的产品,频率多在4GHz以下,特别是消费性电子视频方面的较多。用户要根据自己的产品选择与之阻抗相匹配的连接器。如用户用的是75Ω RG 59 Cable就应该选择75Ω的连接器。

BNC母头直式压接RG58/RG142电缆

2、频率

每种射频连接器都有频率使用范围,用户要了解自己的产品工作频率来选择连接器。选择了低于要求工作频率的连接器会影响整机的电器性能;或者选择价格昂贵的高精度高频率的连接器造成浪费。要注意的是不同公司设计的连接器使用频率差异比较大,低劣的产品使用频率远远没有达到行业要求标准。选择连接器时用户要确认产品的电器性能说明。

焊杯接线BNC连接器50Ω插座直板安装前锁穿墙4孔法兰

3、VSWR

VSWR是射频连接器的最重要的性能指标之一,是计量信号从连接器返回量的量度标准,它是一个矢量单位包括振幅和相位分量。同一型号的连接器在不同的使用频率上VSWR是不一样。一般来说,使用频率越高,VSWR也就越高。如果用户要知道连接器的某一特定频率下的VWSR可以询问制造商。

以上就是德索五金电子关于BNC连接器主要特征的讲解了,希望能够增进您对BNC连接器的了解,如果您想要了解更多BNC连接器的知识,欢迎访问德索五金电子官网,我们每天都会更新连接器的相关知识,如果您有采购需求,也可随时联系业务人员,我们讲竭诚为您服务。

BNC直式母头带螺母压接RG174/RG316电缆

两个版本的bnc插头的不同应用有哪些要点

作为一种常见的RF射频同轴连接器,BNC连接器常被用在天线、线材电缆、汽车、收音机、视频、广播、电信、卫星通信、监视器、收音机、基站、医疗设备、检测设备、闭路电视、高清电视等领域,我们都知道BNC连接器又两个版本,那么这两种版本的应用有哪些要点呢,德索五金电子作为专业的连接器厂家,接下来就为您讲解一下两个版本的bnc插头的不同应用有哪些要点。

BNC连接器有50欧姆和75欧姆两个版本。50欧姆连接器和其他阻抗电缆连接时,传输出错的可能性较小。不同版本的连接器互相兼容,但如电缆阻抗不同,信号可能出现反射。通常BNC连接器可以使用在4GHz或2GHz。75欧姆连接器用于视频和DS3到电话公司中心局的连接,而50欧姆连接器用于数据和射频传输。错误接在75欧姆插座上的50欧姆插头可能会损害插座。甚高频应用中使用75欧姆连接器。

BNC连接器直母头式带螺母压接RG174/RG316电缆

BNC连接器用于射频信号的传输,包括模拟或数字视频信号的传输、业余无线电设备天线的连接、航空电子设备和其他的一些电子测试设备的连接。在消费电子领域,用于视频信号传输的BNC连接器已为RCA端子取代,通过简单的转接器,RCA端子就可以在只具备BNC连接器的设备上使用。

BNC端子曾广泛用于10base2以太网, 由于同轴电缆为双绞线取代,很难看到有BNC端子的网卡。一些ARCNET网络使BNC端子终结的同轴电缆。

BNC  50欧姆母头直式螺母安装式座子

BNC连接器适用的频率范围为0~4GHz,是用于低功率的具有卡口连接机构的同轴电缆连接器。这种连接器可以快速连接和分离,具有连接可靠、抗振性好、连接和分离方便等特点,适合频繁连接和分离的场合,广泛应用于无线电设备和测试仪表中连接同轴射频电缆。

特性阻抗很重要,否则会造成不匹配,当阻抗匹配时,可以获得最大输出功率,设备利用效率最高;阻抗不匹配时,输出有效功率将减小;当外接阻抗等于设备内阻抗时,成为阻抗匹配。

BNC连接器PCB安装母头180度前锁穿墙插孔50Ω

BNC连接器必须连接到每段电缆的两端。BNC电缆连接器由一根中心针、一个外套和卡座组成。它包括BNC连接器基座、外套和探针三部分。BNC连接器得名于其锁定方式和其发明者贝尔实验室的保罗·尼尔(发明了N端子)和安费诺公司的工程师卡尔·康塞曼(发明了C端子),NC连接器和B端子和C端子十分相似。一种带螺纹的连接器TNC(Threaded Neill-Concelman)和BNC相比在微波波段有更好的性能。

BNC连接器用于射频信号的传输,包括模拟或数字视频信号的传输、业余无线电设备天线的连接、航空电子设备和其他的一些电子测试设备的连接,应用广泛,德索五金电子是专业的BNC插头生产厂家,17年的生产经验,成就高品质产品,质量保障,信誉第一,是您采购连接器的不二之选。

BNC  75欧姆公头直式压接RG179/SYV75-1.5电缆

BNC连接器主要指标有哪些

BNC是一种常见的射频同轴连接器,我们常常能在天线、视频、广播、卫星通信、监视器、基站、医疗设备、电视等领域见到她的身影,相关从业人员对BNC连接器的了解一定不少,那么德索五金电子工程师就针对BNC连接器的主要指标展开讲一讲,帮助大家进一步了解BNC连接器。

BNC75欧姆母头弯式焊接PCB板的座子

1、阻抗

BNC连接器有50欧姆和75欧姆两种。射频同轴电缆连接器具有匹配电缆的特性阻抗也很重要。

2、频率范围

射频连接器工作的频率范围在高频和高速领域一定要关注。频率分为几个档次,比如1-6GHz,或者0-18GHz、20GHz、27GHz、40GHz、50GHz、67GHz、110GHz甚至更高。

防水BNC50Ω母头直式连接器面板安装的后锁穿墙焊接接线

3、插入损耗

损耗是所有连接器都会关注的指标。只是通常射频连接器的损耗相对会比较小(如果太大,说明有问题)。一般在关注的频率范围之内都在0.1-0.5dB以内。

4、回波损耗

对做数字电路的工程师来讲,VSWR并不是那么直观,所以有的会使用回波损耗来表征。

BNC75Ω连接器用于SYV-50-4接线压接公头直式

5、插拔次数

使用次数一般认为是插拔多少次之后,连接器的性能就发生变化了。一般射频连接器的插拔次数是500或1000次,也会有要求更高的。如果要针对这个做一些实验,就要在特定扭力/扭矩下进行,否则很难保证使用次数的要求。

6、VSWR(电压驻波比)

VSWR是工程师们常用来评估射频连接器的一个指标,它与阻抗异曲同工。一般情况下,在关注的频率范围之内保证在VSWR小于1.2。但并不是一定要达到1.2,有的则是在1.5或者2以下都是满足要求的。越低当然越好,但成本也会相应越高。

德索五金电子关于BNC连接器主要指标的讲解就到这里了,除了以上的连接器的电气性能之外,连接器的机械性能(中心接触件的固定性、连接器的机构强度以及振动、冲击等)、环境性能(气候类别、密封、盐雾)以及连接器耐久性(机械耐久性、高温耐久性)都是选择合适连接器的考虑因素。在实际应用中,可根据以上因素,选择合适您的连接器,作为专业的连接器生产厂家,德索五金电子有着17年的生产经验,质量保障,价格实惠,是您采购连接器的不二之选。

连接器厂家为您科普BNC和SDI的区别是什么

提起BNC连接器,相信大家已经非常熟悉了,BNC是一种常见的射频同轴连接器,常常被用在天线、视频、广播、卫星通信、监视器、基站、医疗设备、电视等领域,但是不知道大家对于SDI的了解有多少呢?德索五金电子工程师针对BNC和SDI的区别专门做了详细解释,希望对有过相同或者相似问题的客户提供帮助。

BNC 75欧姆母头直式带法兰盘装接SYV75-3/3C-2V电缆

首先,bnc只是接口方式,SDI是传输协议。SDI传输通常使用bnc接口,bnc接口同样多用于模拟传输。

SDI接口是串行数字接口(serial digital interface)的首字母缩写。串行接口是把数据字的各个比特以及相应的数据通过单一通道顺序传送的接口。由于串行数字信号的数据率很高,在传送前必须经过处理。

BNC接头,是一种用于同轴电缆的连接器,全称是Bayonet Nut Connector(卡扣配合型连接器,这个名称形象地描述了这种接头外形),又称为British Naval Connector。

弯式PCB安装BNC连接器三排母头插孔50ohm

1、BNC接口和SDI接口在外观上是不是一样的?

bnc只是接口方式,SDI是传输协议 SDI传输通常使用bnc接口

2、bnc线跟SDI线一样吗可以用同一种线缆吗

BNC是接插件的标准,为接口方式,SDI是传输协议,通常使用BNC接口。SDI传输通常使用bnc接口,bnc接口同样多用于模拟传输 BNC连接器(英语:Bayonet Neill-Concelman,直译为“尼尔-康塞曼卡口”)是一种很常见的RF端子同轴电缆终结器。

BNC连接器插座75Ω用于面板安装4孔法兰PCB弯插

3、sdi接口和模拟信号接口的区别

都是有BNC接口形态,可采用同轴线 进行传输,最大区别协议标准不一样。

以上内容就是德索五金电子关于“BNC和SDI的区别是什么”的解答了,想要了解更多BNC连接器的相关知识可以持续关注我们,德索五金电子工程师为您提供专业解答,17年的生产经验,质量保障,种类齐全,欢迎广大新老客户前来选购。

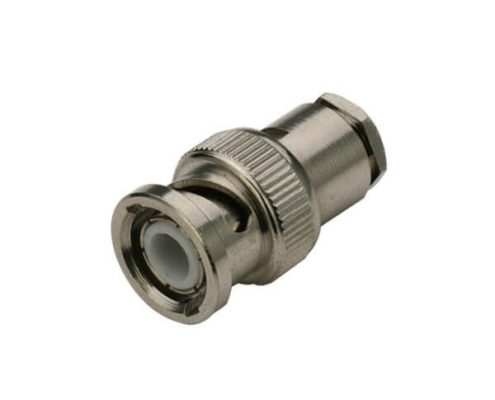

直式射频同轴BNC 50欧姆公头 电缆连接器

BNC占位设计的几种方法介绍

连接器行业从业者对BNC连接器一定不陌生,今天的文章里,德索五金电子将带大家一起了解BNC接口,BNC接口是指同轴电缆接口,BNC接口用于75欧同轴电缆连接用,BNC接口提供收(RX)、发(TX)两个通道,它用于非平衡信号的连接,接下来德索五金电子就为大家介绍BNC占位设计的几种方法。

面板安装前锁穿墙BNC连接器母弯式PCB插孔50Ω

一、BNC的类型

视频设备在历史上一直将BNC与75欧姆同轴电缆搭配使用。视频画面过去以标清速率(270Mbps)传输,后来升至高清速率(1.485Gbps),现已转换到3Gbps.BNC连接器须在信号损耗最小的情况下支持3Gbps的信号传输,同时还要保持75欧姆的特征阻抗,并将反射降至最低。

许多连接器供应商都根据PCB上的贴装方式提供不同类型的BNC基于机械方面的考虑,这些连接器可以采用垂直贴装、直角贴装或边缘贴装。在电气方面,信号引脚要么表面贴装在电路板顶层的连接焊盘上,要么焊接在金属化通孔内,信号布线则位于电路板的另一面。

RG58/RG142压接接线的BNC连接器公头直式

二、BNC的测试

BNC是一种同轴连接器,专为支持高达3Gbps的视频传输而设计,其性能主要取决于BNC内的同轴结构,从BNC连接器至PCB的转换将严重影响BNC的性能。设计良好的BNC占位对保持BNC带宽及其特征阻抗必不可少。

bnc 螺纹连接直式锌合金 公头射频同轴电缆连接器

时域反射计(TDR)是快速检验无信号引脚或占位的BNC同轴结构内部性能的一个很好的工具。进行该测试的简单方法是用扁平金属片使BNC的信号引脚与其屏蔽引脚短路,然后向BNC内发射TDR阶跃脉冲。通过测量从发射的TDR阶跃脉冲反射回的信号,仪表即可测出在阶跃脉冲传输期间的阻抗。

读完本文,相信大家对于BNC占位设计的几种方法介绍已经有所了解了,德索五金电子有着17年的生产经验,专业生产BNC连接器,致力于为用户提供高质量的产品与服务,专业厂家,实力过硬,产品种类齐全,如果您需要采购连接器,德索五金电子值得信赖。

BNC接头与TNC接头的区别是什么?

连接器行业的从业者一定不会陌生,BNC接头与TNC接头是两款常见的连接器,但是关于他们的区别大家了解多少呢,德索五金电子17年专业生产射频同轴连接器,专业厂家,讲解当然更专业,下面德索五金电子工程师就带大家一起了解一下BNC接头与TNC接头的区别是什么。

BNC 75欧姆公头弯式压接13电缆

BNC接头与TNC接头是连接器中比较常见的两款产品。BNC连接器:适用的频率范围为0~4GHz,是用于低功率的具有卡口连接机构的同轴电缆连接器。

这种连接器可以快速连接和分离,具有连接可靠、抗振性好、连接和分离方便等特点,适合频繁连接和分离的场合,广泛应用于无线电设备和测试仪表中连接同轴射频电缆。

BNC连接器75欧姆公头直式法兰盘式座子

TNC连接器 :TNC连接器是BNC连接器的变形,采用螺纹连接机构,用于无线电设备和测试仪表中连接同轴电缆。其适用的频率范围为0~11GHz。

BNC连接器直母头式带螺母压接RG174/RG316电缆

BNC(同轴电缆卡环形接口)接口主要用于连接高端家庭影院产品以及专业视频设备。BNC电缆有5个连接头,分别接收红、绿、蓝、水平同步和垂直同步信号。BNC接头可以让视频信号互相间干扰减少,可达到最佳信号响应效果。此外,由于BNC接口的特殊设计,连接非常紧,不必担心接口松动而产生接触不良。

通过上述的讲解,大家对于BNC接头与TNC接头的区别是什么已经有了一定程度的了解,德索五金电子作为专业的生产厂家,17年来专注连接器行业,产品覆盖RF射频同轴连接器系列,BNC、TNC、SMA、SMB产品应有尽有,种类齐全,能够最大程度上满足您的采购需求,欢迎广大新老客户前来选购。

仁昊伟业科技BNC连接器怎么样

仁昊伟业科技BNC连接器怎么样?作为一家专业生产bnc连接器的工厂,广大新老客户可以放心合作,不管是什么类型的bnc产品,我们都可以快速帮您完成生产。找BNC连接器合作厂商,请信赖仁昊伟业科技,不会错。

BNC弯式公头焊接半柔/半刚-3电缆



第一.设计的标准与因素,保证了车子的安全,首先考虑的是生产和设计的材料的稳定性和安全性,材料的选购和使用,都非常的谨慎和稳定,这样就可以保证汽车BNC连接器的性能稳定。

第二.稳定和切合汽车震动的电压和电力,这样才能使汽车BNC连接器的桥梁作用,稳定、并且安全可靠。

第三.连接线感应的温度,必须多方位的考虑,不仅考虑汽车自身所散发的巨大能量的热冲击还要充足考虑,在外部环境影响下造成的温度差的变化,会不会影响汽车BNC连接器的性能和车身的安全。

第四.保证汽车BNC连接器的保持力,这样对于汽车的马力的支持,是一个重要的保险因素,必须要有一定的支持力,才能保证汽车BNC连接器的安全设计和运用安全。



BNC连接器外壳铜镀镍,导体铜镀金,质量可靠,产品光洁度高;导体镀金,接触性好,信号损失少。BNC接头均根据ROHS 和 REACH标准的要求进行生产,满足国内外市场的环保和品质要求。BNC接头网仓库库存足,交期快,一年质量保障,售后服务到位,17年专注生产BNC连接器,工厂拥有数十台先进的自动化组装及检测设备,确保全过程自动、高效、稳定。我们力求精益求精,相信我们不会让您失望。

关于“仁昊伟业科技BNC连接器怎么样”就介绍到这里了,您有任何疑问可以拨打免费热线400-626-3698咨询,德索五金电子是专业的连接器生产销售厂商,产品种类齐全,覆盖RF射频同轴系列,新能源系列连接器,欢迎前来选购。

BNC 母头用防护盖

BNC连接器在使用过程中的常见问题解析

BNC是一种同轴连接器,常被用在天线、汽车、收音机、视频、监视器、收音机、基站、医疗设备、检测设备、高清电视等领域,客户在使用BNC连接器的时候,可能会遇见各种各样的问题,入过能够了解这些问题并且做出针对性改变,就会事半功倍,那么,在BNC连接器使用的过程中,有哪些常见问题呢,德索五金电子接下来就为大家讲解一下。

BNC 75Ω公头直式压接RG6/SYV75-5电缆

一、BNC在电路板连接中的常见问题

大多数视频设备会使用插入式BNC,因为它具有更好的贴装鲁棒性。BNC通常会贴装在电路板的顶层,其信号引脚焊接在较大的金属化通孔内,信号布线则位于电路板的底层。金属化通孔的圆柱形金属柱会产生少量电感。每个内部电源层都会为金属化通孔提供寄生电容,具体容量取决于内部电源层与金属柱之间的间隙。间隙小的大金属化通孔会产生过高的电容,从而导致阻抗大幅下降。如果信号布线在BNC的同一层,金属化通孔就会成为悬挂在信号走线上的残端,并产生较大的寄生电容,甚至导致更大幅度的阻抗下降。

BNC 母头用防护盖

二、未经优化的信号发射带来的影响

美国电影与电视工程师协会(SMPte)发布了多个标准,用于管理通过同轴电缆的数字视频传输。这些SMPTE标准包括输入和输出回波损耗要求,主要规定了输入或输出端口与75欧姆网络的匹配度。不良BNC或未经优化的BNC占位会导致阻抗失配,使其难以通过SMPTE回波损耗限制。

严重的阻抗失配会导致反射,从而对信号质量产生不良影响,并且还会缩小数据眼图的电压或时序裕度。信号发射中的过高寄生电容会降低信号路径的带宽,并导致符号间的干扰和抖动。

BNC母头直式带法兰盘接SYV50-2电缆

三、BNC的选择

如何选择BNC主要取决于BNC的机械结构,以及与设备外壳的兼容性。在电气方面,要求BNC能在插入损耗较低的情况下支持高达3Gbps的传输,同时还要求在其同轴结构内保持均匀性和几乎恒定的特征阻抗。它们最好具有较小的信号引脚,这样可在进行占位设计时尽量使用最小的通孔或连接焊盘,以便将阻抗的不连续性降至最低。

德索五金电子关于BNC连接器在使用过程中的常见问题就分析到这里了,德索五金电子是专业的连接器生产厂家,17年的生产经验,造就高品质产品,原厂直发,价格实惠,种类齐全,是您采购连接器的不二之选。

厂家为您科普BNC接线方法

BNC连接器常被用在天线、线材电缆、汽车、收音机、视频、广播、电信、卫星通信、监视器等领域,是一种常见的RF射频同轴系列连接器,那么大家对于BNC连接器的安装方式了解多少呢,下面德索五金电子工程师就带大家了解一下BNC接线方法。

BNC 75欧姆公头直式法兰盘式座子

一、工具以及原料

BNC头、同轴电缆、钳子、小刀、十字镙丝刀

二、步骤

1、准备工具:BNC头、同轴电缆、钳子、小刀、十字镙丝刀。

BNC 公头直式带弹簧焊接RG58/RG142电缆

2、包线:把视频线的外层黑色的皮用小刀划开再剥开。把外面的小铜线给型到一起,再把里层的主线也剥开。

3、准备连接:剥开铜芯,剪掉锡纸,将铜芯插入中间螺丝孔,然后把螺丝拧紧固定。

4、金属网穿过铁片,缠绕固定在铁片上(否则视频输入无信号)。

BNC连接器直母头式带螺母压接RG174/RG316电缆

5、中间的铜芯不要和金属网接触构成短路。

6、拧上套筒前,检查螺丝是否牢固。

通过德索五金电子工程师的上述讲解,相信您对BNC连接器的接线方法已经了解了,德索五金电子为您提供最专业的连接器新闻及咨询。采购连接器,就来德索五金电子,我司产品种类丰富,RF射频同轴系列连接器、M系列、GX系列等类型应有尽有,一定能满足您的采购需求,欢迎拨打采购热线400-626-3698前来咨询。

本文来源:https://www.bncjietou.com/changshi/6860/

你了解BNC和SMA接口的区别吗

作为连接器行业的从业人员,熟知产品知识是最基本的素养,只有不断加深对产品的了解,才能在连接器行业走得更远,德索五金电子工程师今天给大家讲解的内容是BNC和SMA接口的区别。下面就一起来看看吧。

BNC弯式公头焊接半柔/半刚-3电缆

(1)频率范围不同:BNC连接器适用的频率范围为0~4GHz,SMA连接器适用的频率范围为0~18GHz。

(2)用处不同:BNC是用于低功率的具有卡口连接机构的同轴电缆连接器。SMA适合要求高性能的微波应用场合,如微波设备的内部连接。

BNC 50欧姆直式母头焊接PCB板的座子

(3)优势不同:BNC可以快速连接和分离,具有连接可靠、抗振性好、连接和分离方便等特点,适合频繁连接和分离的场合。SMA尺寸小、性能优越、可靠性高、使用寿命长等特点。

BNC母头直式带法兰盘装接SYV50-2电缆

以上内容就是德索五金电子工程师关于BNC和SMA接口区别的讲解了,您有任何疑问可以拨打免费热线400-626-3698咨询,德索五金电子是专业的连接器生产销售厂商,产品种类齐全,覆盖RF射频同轴系列,新能源系列连接器,欢迎前来选购。
