BNC-KWE母头(PCB板四脚直插 / Q9全铜镀镍天线插座 )德索工厂
一、产品概述
本产品为BNC-KWE直角板端母座连接器（俗称Q9四脚直插天线底座），专为PCB（印刷电路板）直角直插焊接设计。连接器标有1个中心信号焊针与4个外壳固定/接地直插脚，整体呈90个主体采用高纯度全铜精密车削结合模压工艺，表面全铜镀镍，插针高规格镀金。该插座能够在电路板边缘快速焊接，将外部的卡口式BNC射频信号引入PCB内部，广泛覆盖射频发射台、无线射频发射台、无线射频发射台、监控采集卡及普遍的广电测试仪器。
二、核心技术参数表
1.电气性能（Electric Characteristics）
| 参数项目 | 技术指标/测试条件 |
| 特性 阻抗（Impedance） | 50$\Omega$（还有 75$\Omega$规格供给定制) |
| 频率范围（Frequency Range） | 0 ~ 4 GHz (板端微带线优化，高频高保真) |
| 工作电压（WorkingVoltage） | 500 伏（有效值） |
| 耐压值（介电耐受电压） | 1500 V（rms，海平面） |
| 接触电阻（接触电阻） | 内延$\le$2.0 m$\Omega$ / 外延$\le$1.5 mΩ |
| 绝缘电阻（绝缘电阻） | $\ge$5000兆欧米茄 |
| 电压驻波比 (VSWR) | 板端直角型$\le$1.35 @ 3 GHz |
2. 机械性能与焊接材质 (Mechanical & Soldering)
| 参数项目 | 技术指标/测试条件 |
| 接口类型（Interface Type） | BNC 母头 / Q9 阴座 (BNC Jack / Female) —— 带标准卡口销钉 |

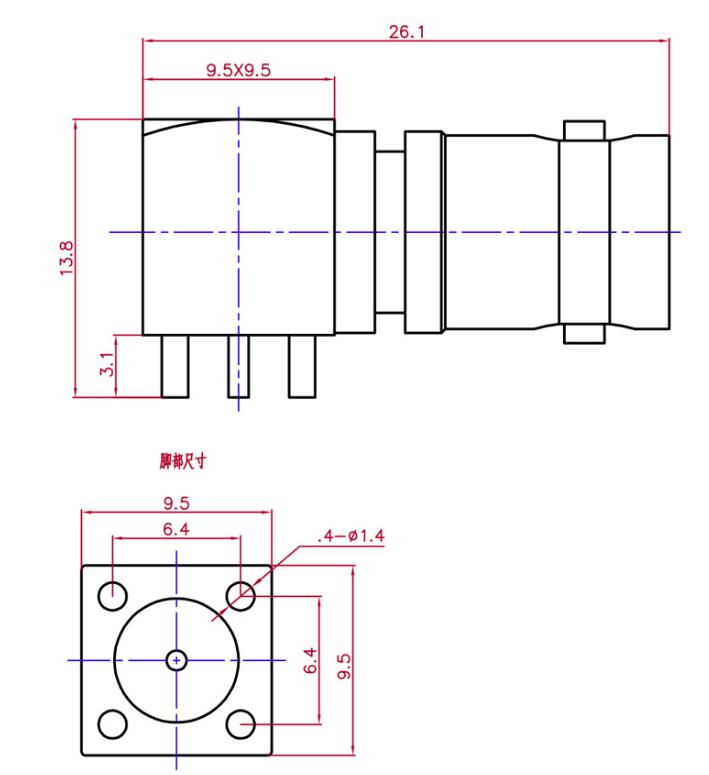

| PCB安装特征 | 四脚直插 (Through-Hole Dip) + 1 个中心信号针 |
| 端接方式 (Termination) | 90度波峰焊 / 手动焊接（波峰焊/手工焊接） |
| 主要材质 | 外壳及直插脚：全铜镀镍（易上锡、抗氧化） /母针：高弹性铜厚层镀金/绝缘体：聚四氟乙烯（PTFE） |
| 机械寿命（耐久性） | $\ge$500次插拔循环（四脚结构提供极佳的抗断裂强度） |
3.环境性能（环境特性）
| 参数项目 | 技术指标/测试条件 |
| 工作温度范围(Temperature) | -45℃ ~ +125℃ |
| 耐焊接热 (Soldering Heat) | 可承受波峰焊高温260℃持续10秒不变形 |
| 盐雾试验（盐雾试验） | 48小时中性盐雾测试（确保引脚在焊接前终端端点不上锈） |
| 环保标准（合规性） | 符合RoHS / REACH环保规范 |
三、德索连接器(DOSIN)规范料号系统
-
标准料号：
DS-BNC-KWE-50 -
料号释义：DS（德索品牌）- BNC（接口系列）- KWE（弯板端/PCB直插母座）- 50（50欧姆式阻抗标准款）
四、关于德索连接器(DOSIN)针对板端（PCB）接插件的品质控制
板端同轴座（如BNC-KWE）在电子制造中不仅是信号传输的通道，更是承受弹簧插拔拉力的机械支撑点。德索连接器在20000平米的自动化厂房中，针对BNC-KWE四脚直插系列采用了引脚预镀锡一体成形。深耕射频硬件领域20年，德索深知普通锌合金板端座容易在焊接或受到侧向感应时发生因此脚位断裂的致命缺陷，坚持使用全铜材质打造外壳与定位脚，使得抗PCB剥离强度比传统工艺提升了40%。
作为通过ISO9001国际质量认证的生产厂家，德索采用的高标准聚四氟乙烯（PTFE）绝缘介质在波峰焊接高温下接头收缩或熔化，确保中心引脚的阻抗连续性。产品100%满足RoHS以及REACH出口绿色指令，广泛汽车自动化贴片与波峰焊产线，为广大电子仪器厂与物联网硬件商提供高可靠、耐插拔的板端连接方案。
