同轴连接器的类型有哪些(一)

同轴连接器是电子元器件行业应用最广泛的连接器类型之一。是身为电子元器件行业从业人员必须要了解熟悉的连接器。而同轴连接器系列下又分N型连接器、BNC连接器、F型连接器等很多种系列。这让很多新人无法快速理解分辨这些不同系列的产品。小编这次就为大家整理同轴连接器的类型介绍文章,希望能帮助大家更好的投入工作。

轴连接器用于传输射频信号,其传输频率范围很宽,可达18GHz或更高,主要用于雷达、通信、数据传输及航空航天设备。同轴连接器的基本结构包括:中心导体(阳性或阴性的中心接触件);内导体外的介电材料,或称为绝缘体;最外面是外接触件,该部分起着如同轴电缆外屏蔽层一样的作用,即传输信号、作为屏蔽或电路的接地元件。射频同轴连接器可以分为很多种类,以下给大家归纳下比较常见的类型。

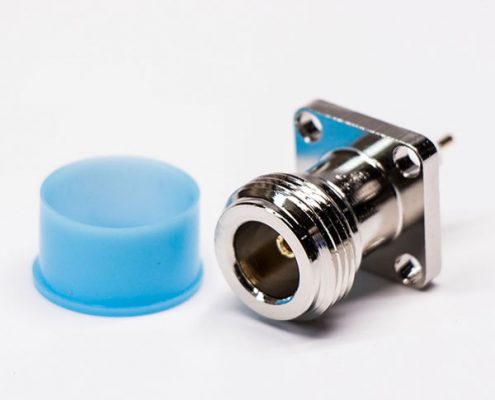

N型连接器

N型连接器(Type N connector),为螺纹连接,可旋转锁定。它是第一批能够用于传输微波频率信号的连接器之一,N型接头支持的信号频率范围为0到11GHz,增强类型可以达到18GHz。特性阻抗有2种,50欧姆(广泛用于移动通信、无线数据、寻呼系统等)与75欧姆(主要用于有线电视系统)。

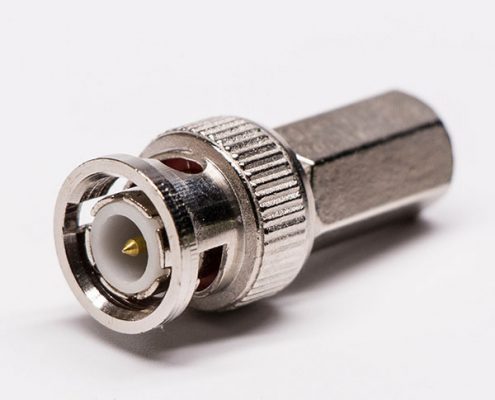

BNC连接器

BNC连接器也是经常看到的射频连接器之一,是一种小型的可以实现快速连接的卡口式连接器,BNC的全称是Bayonet Nut Connector(卡扣配合型连接器,这个名称形象地描述了这种接头外形),BNC连接器广泛用于无线通信系统、电视、测试设备、其他射频电子设备中,早期的计算机网络也曾使用BNC连接器。BNC接头支持的信号频率范围为0到4GHz。特性阻抗有2种:50欧姆与75欧姆。

以上就是BNC接头网的小编整理的同轴连接器中N型连接器和BNC连接器的介绍了,后面我们还会继续发布同轴连接器中其他类型连接器的介绍,大家可以持续关注我们的网站。今后我们也会针对网站用户提出的问题进行专题解答。希望我们的文章能对您工作有所帮助,也祝各位的工作顺利进行。

请问BNC接头怎样接最好

关于BNC接头最佳接法图,成为不少用户寻找的对象,大部分客户之所想了解BNC接头最佳接法图,最主要的目的无非是制作一个监控摄像机BNC接头,提高生活、工作的安全性。那么BNC接头最佳接法是什么样的,采用何种方式可以顺利快速安装出来一个合格的监控视频BNC接头呢?下面德索五金电子工程师将会为您详细讲解一下bnc接头接法方面的知识。

安装监控摄像机,提高生活乃至工作的安全性,并且从视频监控BNC接头安装的过程中,享受到DIY的乐趣,这应该是枯燥中可以体会到的一件趣事。所以,用户们一定要按照下图中的一步步来,不要急,以免因为步骤出错,造成视频图像不出现、受干扰、不清晰、雪花点等等问题。

1、准备的工具:平口剪钳、美工刀、十字螺丝刀。

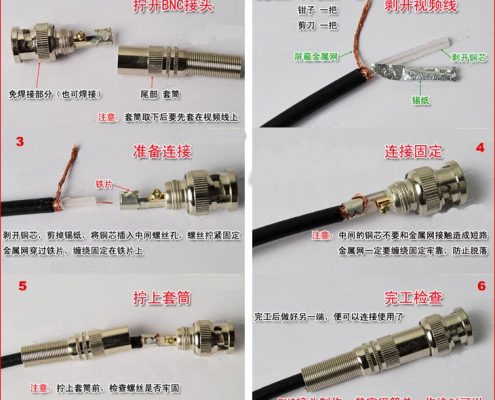

2、BNC接头接法图解及步骤:

拧开BNC接头

剥开视频线

准备连接

连接固定

拧上套筒

6完工检查

阅读完上述内容之后,您对于BNC接头最佳接法应该已经心中有数了,只要跟着图示的步骤,仔细细心的操作,相信您很快就可成功制作一个视频监控BNC接头,今天的视频监控BNC接头制作知识就讲到这了,下一次我们会有更多有趣的内容与您分享,记得经常来我们网站,查看更新。

如果您有BNC连接器、线材、转接头采购方面的需求,可以直接拨打我们的电话:0769-81153906,所有BNC连接器产品,均通过ISO认证,享受一年内质保服务,广大客户可以放心采购。最后,希望每一个客户都能找到适合自己的优质厂家,采购到符合公司需求的优质产品。

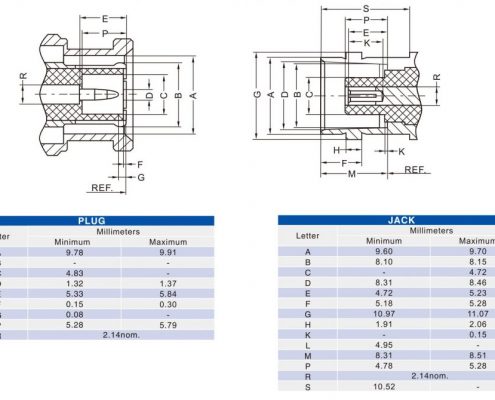

BNC连接器规格简介

在下文中,德索五金电子工程师将会详细为您介绍BNC连接器规格方面的内容,让各位电子元器件从业者更好的进行BNC连接器的采购工作。BNC连接器规格没有我们想象中的那么复杂,一篇文章便可让您记住BNC连接器的规格。

BNC连接器的规格,需要从电器性能、机械性能、环境性能三个方面来阐述,分别如下:

第一、电器性能

阻抗: 50 ohm/75ohm

频率范围:50 ohm 为 0~4 GHz / 75 ohm 为 0~1 GHz

电压驻波比:直式 ≦ 1.22/3GHz / 弯式 ≦ 1.30/3GHz

耐电压:1500 V rms

工作电压:500 V rms

中心接触电阻:≦ 1.5 mΩ (Milliohms max.)

外接触电阻:≦ 2.0 mΩ (Milliohms max.)

绝缘电阻:≧5 × 10³ mΩ (Milliohms min.)

第二、机械性能

耦合方式:卡口连接

保持力:6 lbs min.

配接耐久性:≧500 cycles

第三、环境性能

温度范围:Teflon -55oC~+155oC / POM -40oC~+60oC

螺母锁定保持力:100 lbs. min.

振动:MIL-STD-202 Meth. 204

抗腐蚀性:MIL-STD-202 Meth. 101

阅读完上述内容之后,您对于bnc连接器规格应该已经弄清楚了,希望各位电子元器件从业者,能够将这些BNC连接器基础知识运用到自己的采购工作中,为自己的企业找到更优质的BNC产品。如果您有BNC连接器采购定制需求,可以拨打我们的电话:0769-81153906,欢迎您的来电!

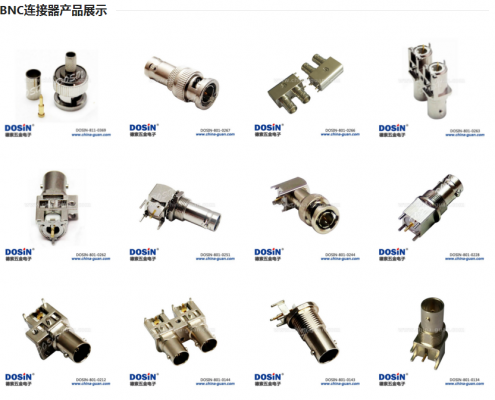

分享下BNC接头如何焊接

bnc接头焊接方法过程简单,但是不懂的人依然有很多,为了让客户朋友更好的了解BNC接头焊接方法,德索五金电子工程师将会就BNC接头焊接方法的问题,给大家进行一个详细的介绍。

成功焊接bnc接头,对于视频监控的意义重大,如果在焊接过程中,步骤出错,就会导致监控视频不显示图像、被干扰、图像不清晰、雪花点等问题。因此,不懂Bnc接头焊接方法的你就应该好好阅读下面的内容。

德索工程师指出,BNC接头有压接式、组装式和焊接式,制作压接式BNC接头需要专用卡线钳和电工刀。压接式BNC接头制作步骤如下:

1.剥线

同轴电缆由外向内分别为保护胶皮、金属屏蔽网线(接地屏蔽线)、乳白色透明绝缘层和芯线(信号线),芯线由一根或几根铜线构成,金属屏蔽网线是由金属线编织的金属网,内外层导线之间用乳白色透明绝缘物填充,内外层导线保持同轴固称为同轴电缆。剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm,小心不要割伤金属屏蔽线,再将芯线外的乳白色透明绝缘层剥去0.6cm,使芯线裸露。

2.连接芯线

3.装配BNC接头

连接好芯线后,先将屏蔽金属套筒套入同轴电缆,再将芯线插针从BNC接头本体尾部孔中向前插入,屏蔽层拧成一根从侧面孔中传出来:

4.焊接

用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上,套上软槊料绝缘套和尾套即可。

阅读完之后,您对于bnc接头焊接方法应该清楚了,如果您对于bnc接头焊接方法还有疑惑或者不明白的地方,可以发送邮件至dosin2005@dosin-china.com,我们的工程师会及时解答您的问题。采购及定制BNC接头、bnc接口、bnc转接头、bnc线材等产品,选择德索五金电子,十三年的BNC接头生产经验,ISO认证,值得用户的信赖。

bnc视频接头接法图示

BNC接头接法您知道多少,关于bnc接头怎么接是很多用户们都会遇到的问题,bnc接头的接法没有我们想象当中的那么复杂,只要您按照下述的步骤一步一步操作,肯定可以成功接好BNC接头。下面德索五金电子的工程师就来分享一些bnc接头接法方面的知识,全程图解。

在我们安装摄像机时,如果bnc接头没有接好,可能会导致视频中无视频图像、被干扰、图像不清晰、雪花点等问题。所以一定要按照下图的步骤一步步来,确保成功安装。

1、准备的工具:平口剪钳、美工刀、十字螺丝刀。

2、BNC接头接法图解及步骤:

到这里,您应该已经清楚BNC接头的制作了吧,希望您能在动手操作的过程中体会到安装的乐趣,同时如果您有BNC接头采购以及定制方面的需求,可以找德索五金电子来为您服务,我们有着十三年BNC接头生产经验,产品已通过ISO认证,质量可靠,价格合理。我们的联系方式:0769-81153906,欢迎您的垂询!

谈谈BNC接头是什么

您对于BNC接头知识了解多少,作为一名元器件行业从业者,应当了解一些BNC接头的基本知识,知道如何辨别BNC接头,那么什么是BNC接头呢,对于这个问题德索BNC接头网工程师将会为您介绍一下BNC接头的相关内容。

什么是BNC接头?德索电子工程师认为:BNC接头有别于普通15针D-SUB标准接头的特殊显示器借口。由RGB三原色信号及行同步、场同步五个独立信号接头组成。主要用于连接工作站等对扫描频率要求很高的系统。

BNC接头可以隔绝视频输入信号,使信号相互间干扰减少且信号频宽较普通D-SUB大,可达到最佳信号响应效果。

阅读完上述内容之后,您对于“什么是BNC接头”应该有所认识,如果您对于BNC接头,还有什么不明白的地方,可以发送邮件至dosin2005@dosin-china.com,我们会安排专业人员为您解答疑惑。

德索五金电子,有着十二年多的BNC接头生产经验,所有BNC系列的产品,均通过了ISO产品认证,值得广大用户们的信赖。了解具体的BNC产品规格,可以进入我们的BNC产品频道,每一款产品都有详细的图纸,待您查看。
