连接器厂家为您科普BNC的主要特性有哪些

/在： /通过：

BNC连接器常被用在天线、线材电缆、汽车、收音机、视频、广播、电信、卫星通信、监视器、收音机、基站、医疗设备、检测设备、闭路电视、高清电视等领域，是一种常见的RF射频同轴连接器，那么大家对BNC连接器的了解有多少呢，接下来德索五金电子工程师就为您科普一下BNC的主要特性有哪些。

BNC 75欧姆公头直式法兰盘式座子

1、特性阻抗

BNC射频连接器的特性阻抗使用最多的是50Ω和75Ω两种。许多系列的连接器同时有50Ω和75Ω两种规格。一般性而言50Ω连接器多用高频率，高性能产品上;75Ω连接器多用频率较低的产品，频率多在4GHz以下，特别是消费性电子视频方面的较多。用户要根据自己的产品选择与之阻抗相匹配的连接器。如用户用的是75Ω RG 59 Cable就应该选择75Ω的连接器。

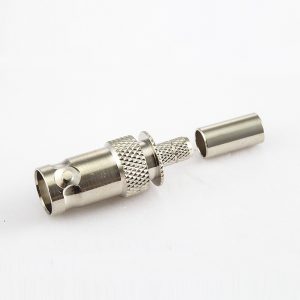

BNC母头直式压接RG58/RG142电缆

2、频率

每种射频连接器都有频率使用范围，用户要了解自己的产品工作频率来选择连接器。选择了低于要求工作频率的连接器会影响整机的电器性能;或者选择价格昂贵的高精度高频率的连接器造成浪费。要注意的是不同公司设计的连接器使用频率差异比较大，低劣的产品使用频率远远没有达到行业要求标准。选择连接器时用户要确认产品的电器性能说明。

焊杯接线BNC连接器50Ω插座直板安装前锁穿墙4孔法兰

3、VSWR

VSWR是射频连接器的最重要的性能指标之一，是计量信号从连接器返回量的量度标准，它是一个矢量单位包括振幅和相位分量。同一型号的连接器在不同的使用频率上VSWR是不一样。一般来说，使用频率越高，VSWR也就越高。如果用户要知道连接器的某一特定频率下的VWSR可以询问制造商。

以上就是德索五金电子关于BNC连接器主要特征的讲解了，希望能够增进您对BNC连接器的了解，如果您想要了解更多BNC连接器的知识，欢迎访问德索五金电子官网，我们每天都会更新连接器的相关知识，如果您有采购需求，也可随时联系业务人员，我们讲竭诚为您服务。

BNC直式母头带螺母压接RG174/RG316电缆

两个版本的bnc插头的不同应用有哪些要点

/在： /通过：

作为一种常见的RF射频同轴连接器，BNC连接器常被用在天线、线材电缆、汽车、收音机、视频、广播、电信、卫星通信、监视器、收音机、基站、医疗设备、检测设备、闭路电视、高清电视等领域，我们都知道BNC连接器又两个版本，那么这两种版本的应用有哪些要点呢，德索五金电子作为专业的连接器厂家，接下来就为您讲解一下两个版本的bnc插头的不同应用有哪些要点。

BNC连接器有50欧姆和75欧姆两个版本。50欧姆连接器和其他阻抗电缆连接时，传输出错的可能性较小。不同版本的连接器互相兼容，但如电缆阻抗不同，信号可能出现反射。通常BNC连接器可以使用在4GHz或2GHz。75欧姆连接器用于视频和DS3到电话公司中心局的连接，而50欧姆连接器用于数据和射频传输。错误接在75欧姆插座上的50欧姆插头可能会损害插座。甚高频应用中使用75欧姆连接器。

BNC连接器直母头式带螺母压接RG174/RG316电缆

BNC连接器用于射频信号的传输，包括模拟或数字视频信号的传输、业余无线电设备天线的连接、航空电子设备和其他的一些电子测试设备的连接。在消费电子领域，用于视频信号传输的BNC连接器已为RCA端子取代，通过简单的转接器，RCA端子就可以在只具备BNC连接器的设备上使用。

BNC端子曾广泛用于10base2以太网, 由于同轴电缆为双绞线取代，很难看到有BNC端子的网卡。一些ARCNET网络使BNC端子终结的同轴电缆。

BNC 50欧姆母头直式螺母安装式座子

BNC连接器适用的频率范围为0~4GHz，是用于低功率的具有卡口连接机构的同轴电缆连接器。这种连接器可以快速连接和分离，具有连接可靠、抗振性好、连接和分离方便等特点，适合频繁连接和分离的场合，广泛应用于无线电设备和测试仪表中连接同轴射频电缆。

特性阻抗很重要，否则会造成不匹配，当阻抗匹配时，可以获得最大输出功率，设备利用效率最高;阻抗不匹配时，输出有效功率将减小;当外接阻抗等于设备内阻抗时，成为阻抗匹配。

BNC连接器PCB安装母头180度前锁穿墙插孔50Ω

BNC连接器必须连接到每段电缆的两端。BNC电缆连接器由一根中心针、一个外套和卡座组成。它包括BNC连接器基座、外套和探针三部分。BNC连接器得名于其锁定方式和其发明者贝尔实验室的保罗·尼尔(发明了N端子)和安费诺公司的工程师卡尔·康塞曼(发明了C端子)，NC连接器和B端子和C端子十分相似。一种带螺纹的连接器TNC(Threaded Neill-Concelman)和BNC相比在微波波段有更好的性能。

BNC连接器用于射频信号的传输，包括模拟或数字视频信号的传输、业余无线电设备天线的连接、航空电子设备和其他的一些电子测试设备的连接，应用广泛，德索五金电子是专业的BNC插头生产厂家，17年的生产经验，成就高品质产品，质量保障，信誉第一，是您采购连接器的不二之选。

BNC 75欧姆公头直式压接RG179/SYV75-1.5电缆

BNC连接器主要指标有哪些

/在： /通过：

BNC是一种常见的射频同轴连接器，我们常常能在天线、视频、广播、卫星通信、监视器、基站、医疗设备、电视等领域见到她的身影，相关从业人员对BNC连接器的了解一定不少，那么德索五金电子工程师就针对BNC连接器的主要指标展开讲一讲，帮助大家进一步了解BNC连接器。

BNC75欧姆母头弯式焊接PCB板的座子

1、阻抗

BNC连接器有50欧姆和75欧姆两种。射频同轴电缆连接器具有匹配电缆的特性阻抗也很重要。

2、频率范围

射频连接器工作的频率范围在高频和高速领域一定要关注。频率分为几个档次，比如1-6GHz，或者0-18GHz、20GHz、27GHz、40GHz、50GHz、67GHz、110GHz甚至更高。

防水BNC50Ω母头直式连接器面板安装的后锁穿墙焊接接线

3、插入损耗

损耗是所有连接器都会关注的指标。只是通常射频连接器的损耗相对会比较小（如果太大，说明有问题）。一般在关注的频率范围之内都在0.1-0.5dB以内。

4、回波损耗

对做数字电路的工程师来讲，VSWR并不是那么直观，所以有的会使用回波损耗来表征。

BNC75Ω连接器用于SYV-50-4接线压接公头直式

5、插拔次数

使用次数一般认为是插拔多少次之后，连接器的性能就发生变化了。一般射频连接器的插拔次数是500或1000次，也会有要求更高的。如果要针对这个做一些实验，就要在特定扭力/扭矩下进行，否则很难保证使用次数的要求。

6、VSWR（电压驻波比）

VSWR是工程师们常用来评估射频连接器的一个指标，它与阻抗异曲同工。一般情况下，在关注的频率范围之内保证在VSWR小于1.2。但并不是一定要达到1.2，有的则是在1.5或者2以下都是满足要求的。越低当然越好，但成本也会相应越高。

德索五金电子关于BNC连接器主要指标的讲解就到这里了，除了以上的连接器的电气性能之外，连接器的机械性能（中心接触件的固定性、连接器的机构强度以及振动、冲击等）、环境性能（气候类别、密封、盐雾）以及连接器耐久性（机械耐久性、高温耐久性）都是选择合适连接器的考虑因素。在实际应用中，可根据以上因素，选择合适您的连接器，作为专业的连接器生产厂家，德索五金电子有着17年的生产经验，质量保障，价格实惠，是您采购连接器的不二之选。

连接器厂家为您科普BNC和SDI的区别是什么

/在： /通过：

提起BNC连接器，相信大家已经非常熟悉了，BNC是一种常见的射频同轴连接器，常常被用在天线、视频、广播、卫星通信、监视器、基站、医疗设备、电视等领域，但是不知道大家对于SDI的了解有多少呢？德索五金电子工程师针对BNC和SDI的区别专门做了详细解释，希望对有过相同或者相似问题的客户提供帮助。

BNC 75欧姆母头直式带法兰盘装接SYV75-3/3C-2V电缆

首先，bnc只是接口方式，SDI是传输协议。SDI传输通常使用bnc接口，bnc接口同样多用于模拟传输。

SDI接口是串行数字接口(serial digital interface)的首字母缩写。串行接口是把数据字的各个比特以及相应的数据通过单一通道顺序传送的接口。由于串行数字信号的数据率很高，在传送前必须经过处理。

BNC接头，是一种用于同轴电缆的连接器，全称是Bayonet Nut Connector(卡扣配合型连接器，这个名称形象地描述了这种接头外形)，又称为British Naval Connector。

弯式PCB安装BNC连接器三排母头插孔50ohm

1、BNC接口和SDI接口在外观上是不是一样的？

bnc只是接口方式，SDI是传输协议 SDI传输通常使用bnc接口

2、bnc线跟SDI线一样吗可以用同一种线缆吗

BNC是接插件的标准，为接口方式，SDI是传输协议，通常使用BNC接口。SDI传输通常使用bnc接口，bnc接口同样多用于模拟传输 BNC连接器（英语：Bayonet Neill-Concelman，直译为“尼尔-康塞曼卡口”）是一种很常见的RF端子同轴电缆终结器。

BNC连接器插座75Ω用于面板安装4孔法兰PCB弯插

3、sdi接口和模拟信号接口的区别

都是有BNC接口形态，可采用同轴线 进行传输，最大区别协议标准不一样。

以上内容就是德索五金电子关于“BNC和SDI的区别是什么”的解答了，想要了解更多BNC连接器的相关知识可以持续关注我们，德索五金电子工程师为您提供专业解答，17年的生产经验，质量保障，种类齐全，欢迎广大新老客户前来选购。

直式射频同轴BNC 50欧姆公头 电缆连接器

BNC占位设计的几种方法介绍

/在： /通过：

连接器行业从业者对BNC连接器一定不陌生，今天的文章里，德索五金电子将带大家一起了解BNC接口，BNC接口是指同轴电缆接口，BNC接口用于75欧同轴电缆连接用，BNC接口提供收（RX）、发（TX）两个通道，它用于非平衡信号的连接，接下来德索五金电子就为大家介绍BNC占位设计的几种方法。

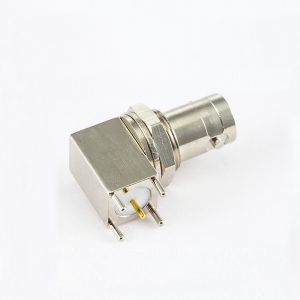

面板安装前锁穿墙BNC连接器母弯式PCB插孔50Ω

一、BNC的类型

视频设备在历史上一直将BNC与75欧姆同轴电缆搭配使用。视频画面过去以标清速率（270Mbps）传输，后来升至高清速率（1.485Gbps），现已转换到3Gbps.BNC连接器须在信号损耗最小的情况下支持3Gbps的信号传输，同时还要保持75欧姆的特征阻抗，并将反射降至最低。

许多连接器供应商都根据PCB上的贴装方式提供不同类型的BNC基于机械方面的考虑，这些连接器可以采用垂直贴装、直角贴装或边缘贴装。在电气方面，信号引脚要么表面贴装在电路板顶层的连接焊盘上，要么焊接在金属化通孔内，信号布线则位于电路板的另一面。

RG58/RG142压接接线的BNC连接器公头直式

二、BNC的测试

BNC是一种同轴连接器，专为支持高达3Gbps的视频传输而设计，其性能主要取决于BNC内的同轴结构，从BNC连接器至PCB的转换将严重影响BNC的性能。设计良好的BNC占位对保持BNC带宽及其特征阻抗必不可少。

bnc 螺纹连接直式锌合金 公头射频同轴电缆连接器

时域反射计（TDR）是快速检验无信号引脚或占位的BNC同轴结构内部性能的一个很好的工具。进行该测试的简单方法是用扁平金属片使BNC的信号引脚与其屏蔽引脚短路，然后向BNC内发射TDR阶跃脉冲。通过测量从发射的TDR阶跃脉冲反射回的信号，仪表即可测出在阶跃脉冲传输期间的阻抗。

读完本文，相信大家对于BNC占位设计的几种方法介绍已经有所了解了，德索五金电子有着17年的生产经验，专业生产BNC连接器，致力于为用户提供高质量的产品与服务，专业厂家，实力过硬，产品种类齐全，如果您需要采购连接器，德索五金电子值得信赖。

BNC接头与TNC接头的区别是什么？

/在： /通过：

连接器行业的从业者一定不会陌生，BNC接头与TNC接头是两款常见的连接器，但是关于他们的区别大家了解多少呢，德索五金电子17年专业生产射频同轴连接器，专业厂家，讲解当然更专业，下面德索五金电子工程师就带大家一起了解一下BNC接头与TNC接头的区别是什么。

BNC 75欧姆公头弯式压接13电缆

BNC接头与TNC接头是连接器中比较常见的两款产品。BNC连接器：适用的频率范围为0~4GHz，是用于低功率的具有卡口连接机构的同轴电缆连接器。

这种连接器可以快速连接和分离，具有连接可靠、抗振性好、连接和分离方便等特点，适合频繁连接和分离的场合，广泛应用于无线电设备和测试仪表中连接同轴射频电缆。

BNC连接器75欧姆公头直式法兰盘式座子

TNC连接器 ：TNC连接器是BNC连接器的变形，采用螺纹连接机构，用于无线电设备和测试仪表中连接同轴电缆。其适用的频率范围为0~11GHz。

BNC连接器直母头式带螺母压接RG174/RG316电缆

BNC（同轴电缆卡环形接口）接口主要用于连接高端家庭影院产品以及专业视频设备。BNC电缆有5个连接头，分别接收红、绿、蓝、水平同步和垂直同步信号。BNC接头可以让视频信号互相间干扰减少，可达到最佳信号响应效果。此外，由于BNC接口的特殊设计，连接非常紧，不必担心接口松动而产生接触不良。

通过上述的讲解，大家对于BNC接头与TNC接头的区别是什么已经有了一定程度的了解，德索五金电子作为专业的生产厂家，17年来专注连接器行业，产品覆盖RF射频同轴连接器系列，BNC、TNC、SMA、SMB产品应有尽有，种类齐全，能够最大程度上满足您的采购需求，欢迎广大新老客户前来选购。
