有谁知道视频bnc接口与vga接口的区别

视频bnc接口与vga接口的区别你可知道?电子元器件中,涉及到的视频接口种类非常多,下文中,德索五金电子将为您介绍一下bnc视频接口与vga接口的区别,希望通过我们的讲解,可以让您对这两款视频接口有一个深入的认识。

第一、什么是BNC接口

视频bnc接口,属于同轴电缆的连接器,全称是Bayonet Nut Connector(卡扣配合型连接器,该名称深动地描述了该款接口的外形),也被人称为British Naval Connector。如果您需要采购bnc接口,可以去我们的bnc连接器产品频道进行查看,多款bnc产品,您可以放心挑选。德索五金电子,十三年bnc接口生产经验,产品远销海内外40多个国家及地区,质量较好,ISO认证,符合国际环保要求。

bnc接口主要用于射频信号的传输,在消费电子领域,用于视频信号传输的BNC连接器已为RCA端子取代,通过简单的转接器,RCA端子就可以在只具备BNC连接器的设备上使用。BNC端子曾广泛用于10base2以太网, 由于同轴电缆为双绞线取代,目前很难看到有BNC端子的网卡。一些ARCNET网络使BNC端子终结的同轴电缆。

BNC接口有50欧姆和75欧姆两个版本。50欧姆连接器和其他阻抗电缆连接时,传输出错的可能性较小。75欧姆连接器用于视频和DS3到电话公司中心局的连接,而50欧姆连接器用于数据和射频传输。错误接在75欧姆插座上的50欧姆插头可能会损害插座。甚高频应用中使用75欧姆连接器。

第二、什么是VGA接口

VGA(Video Graphics Array)是IBM在1987年随PS/2机一起推出的一种视频传输标准,具有分辨率高、显示速率快、颜色丰富等优点,在彩色显示器领域得到了广泛的应用。

VGA数据线是用来连接VGA接口设备的线缆,成品线长度有1.5米,2米、3米、5米、10米、15米等几种规格,一般没有超过15米的成品线,因为信号传输距离超过15米时,VGA信号质量会严重下降。如果需要将显卡产生的VGA信号传输超过15米的距离,超过的不多时,可以焊接一根VGA线试试效果,如果距离过远,应该直接使用VGA-CAT5转换器。

上文中介绍的bnc视频接口与vga接口的知识就到这了,如果您对于这里头还有不明白或者困惑的地方,可以向我们发送邮件咨询,第一时间安排专业人员给您回复。德索五金电子,专业射频BNC连接器制造商,自有工厂,下单后无需排单,交期及时,欢迎前来采购。

关于视频BNC接口与HDMI接口二者的区别

关于视频BNC接口与HDMI接口二者的区别,您了解多少?在电子连接器行业中,与视频相关的接口类型有很多种,其中视频BNC接口与HDMI接口是常见的两款,那么关于视频BNC接口与HDMI接口二者的区别在什么地方呢,下面德索五金电子工程师将为您科普一下这方面的知识。

第一、什么是BNC接口

倘若您有bnc接口的采购需求,可以上我们官网的bnc频道查阅产品详情,德索已有十三年的bnc连接器生产经验,产品质量较好,通过ISO认证,符合国际环保要求。视频bnc接口,属于同轴电缆的连接器,全称是Bayonet Nut Connector(卡扣配合型连接器,该名称深动地描述了该款接口的外形),也被人称为British Naval Connector。

bnc接口主要用于射频信号的传输,在消费电子领域,用于视频信号传输的BNC连接器已为RCA端子取代,通过简单的转接器,RCA端子就可以在只具备BNC连接器的设备上使用。BNC端子曾广泛用于10base2以太网, 由于同轴电缆为双绞线取代,目前很难看到有BNC端子的网卡。一些ARCNET网络使BNC端子终结的同轴电缆。

BNC接口有50欧姆和75欧姆两个版本。50欧姆连接器和其他阻抗电缆连接时,传输出错的可能性较小。75欧姆连接器用于视频和DS3到电话公司中心局的连接,而50欧姆连接器用于数据和射频传输。错误接在75欧姆插座上的50欧姆插头可能会损害插座。甚高频应用中使用75欧姆连接器。

第二、什么是HDMI接口

HDMI是一种数字化视频/音频接口技术,适合影响传输,可同时传送音频和影像信号,最高数据传输速度为18Gbps。无需在信号传送前进行数/模或者模/数转换。HDMI可搭配宽带数字内容保护(HDCP),以防止具有著作权的影音内容遭到未经授权的复制。HDMI所具备的额外空间可应用在日后升级的音视频格式中。而因为一个1080p的视频和一个8声道的音频信号需求少于4Gbps,因此HDMI还有很大余量。这允许它可以用一个电缆分别连接DVD播放器,接收器和PRR。

HDMI不仅可以满足1080P的分辨率(1.3版本的基本在5760*3240分辨率),还能支持DVD Audio等数字音频格式,支持八声道96kHz或立体声192kHz数码音频传送,可以传送无压缩的音频信号及视频信号。HDMI可用于机顶盒、DVD播放机、个人电脑、电视游乐器、综合扩大机、数字音响与电视机。HDMI可以同时传送音频和影音信号。

HDMI支持EDID、DDC2B,因此具有HDMI的设备具有“即插即用”的特点,信号源和显示设备之间会自动进行“协商”,自动选择最合适的视频/音频格式。

上文中“关于视频BNC接口与HDMI接口二者的区别”就介绍到这了,如果您对于两款视频接口还存有疑惑,可向我们发送邮件进行咨询,德索会第一时间安排专业人员给您回复。德索五金电子,专业的射频连接器生产厂商,自有工厂,下单后无需排单,交期及时,用心打造每一款BNC产品,为客户利益保驾护航。

你知道bnc接口有什么作用吗

bnc接口采购热线:400-6263-698,专业工程师免费为您答疑解惑。十五年bnc接口生产经验,ISO认证,交期快,值得信赖。

你知道bnc接口是干嘛用的吗,想要弄清楚bnc接口是干嘛用的,就要先知道什么是bnc接口,了解一下它的组成,都弄清楚之后便能清楚bnc接口是干嘛用的。下面请跟随德索工程师的步伐一起来认识一下bnc接口吧。

德索工程师指出,BNC接口是指同轴电缆接口,BNC接口用于75欧同轴电缆连接用,提供收(RX)、发(TX)两个通道,它用于非平衡信号的连接。BNC接口有别于普通15针D-SUB标准接头的特殊显示器借口。由RGB三原色信号及行同步、场同步五个独立信号接头组成。主要用于连接工作站等对扫描频率要求很高的系统。BNC接头可以隔绝视频输入信号,使信号相互间干扰减少且信号频宽较普通D-SUB大,可达到最佳信号响应效果。

到底bnc接口是干嘛用的?BNC接口是监控工程中用于摄像设备输出时导线和摄像机的连接头。有别于普通15针D-SUB标准接头的特殊显示器接口。由RGB三原色信号及行同步、场同步五个独立信号接头组成。主要用于连接工作站等对扫描频率要求很高的系统。BNC接头可以隔绝视频输入信号,使信号相互间干扰减少且信号频宽较普通D-SUB大,可达到最佳信号响应效果。

读完上述内容之后,您对于“bnc接口是干嘛用的”应该非常清楚了吧,更多bnc接口相关的专业知识,德索电子工程师将继续编辑整理,发布在bnc连接器专题与您分享。德索电子,国内专业的bnc接口、bnc接头、bnc连接器、bnc线缆生产厂商,有着丰富的bnc接口生产经验,产品均通过了ISO认证,符合国际环保要求,值得您的信赖。“bnc接口是干嘛用的”本文由德索运营团队编辑整理,仅供本站用户免费查阅,谢绝商业用途的转载,敬请谅解。

谈谈BNC接口示波器探头上小金属棒的作用

在某电子论坛上,有网友提出了一个问题,在一些示波器的探头上bnc接口发现了有小金属棒,但不知道这个金属棒到底有什么作用。有一些好像不是接示波器地线的,并且有的探头有,有的没有,到底怎么回事呢?下面会找几张图片让您更形象的观察。

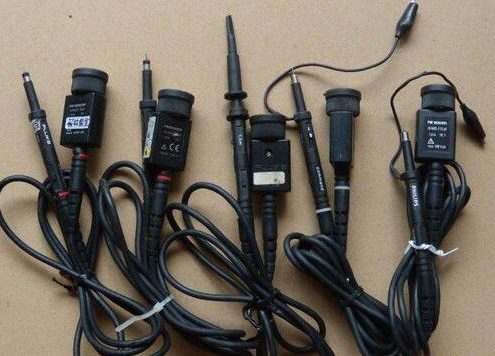

~~仔细观察这幅图片,可以发现这上面的几根都是有的。

但是这几根FLUKE /PHILIPS PM9020 200M示波器探头上就没有,但是好像是反过来的,也就是说相应的示波器上有小探针,来接触探头。

德索观点:

稍微简单一点的探头需要手工设置示波器的探头衰减倍数来得到正确的显示,更多的探头在和示波器连接端有一个自动检测的针脚,当探头插上时示波器可以通过这个pin读出探头的衰减比,并自动调整显示的比例。

英文名叫:Auto detect pin

对于带自动测量功能的示波器来说,要不要其实作用都不大~~

示波器bnc接头科普:

在百度百科中,BNC接头是一种用于同轴电缆的连接器,即卡口配合型连接器,现在广泛用于信号间的连接与传输,包括模拟或数字信号的传输、业余无线电设备天线的连接、航空电子设备和其他的一些电子测试设备的连接。

BNC的特性阻抗为50Ω/75Ω,频率范围可达2GHz,可以满足仪器带宽速度和测量性能的需求,普通的BNC连接器体积小,频率高,已经成为常用的探头接头类型。

此篇文章内容就分享到这了,以上内容均来自网络,由德索编辑团队整理成档,方便用户的查阅。如果您对于示波器探头BNC接口还有其他的技术问题,可以向我们发送邮件:dosin2005@dosin-china.com 德索五金电子,是一家专业的射频产品生产厂商,有着成熟的生产体系,产品质量均通过ISO认证,如有兴趣,欢迎前来咨询。

关于BNC接口监视器与显示器应用混淆

本文由德索五金电子bnc连接器厂商(https://www.bncjietou.com/ )转载自网络。了解更多bnc连接器相关的技术文章请百度搜索“德索电子”,在我们的资讯频道上,每天有工程师为您编撰的连接器相关的技术文章,满足您的求知需求。如需采购bnc连接器相关产品,可以上我们的bnc专题频道,了解具体的bnc产品详情,定不负所望。

在消费监控市场中,很多商家在向用户推荐监控产品时总是忽略监控显示的环节。经过笔者调查发现,这监控显示并非商家有钱不赚,而是在这行业中存在着这样一个公式:监视器=显示器。

当你去中发等电子市场询问监控产品时,许多商家都会摆出几款样机,而此时你看到的图像都是通过显示设备呈现的,注意,笔者的用词是显示设备而并非显示器。在行业中,严格来说显示设备应为监视器,但出于消费类市场的考虑,显示器充当监视器的现象就不足为奇了。

笔者之前曾写过一篇关于DIY家庭监控系统的文章,部分网友认为显示设备部分并没有做细致的介绍,那今天我们针对显示设备搭建的问题开一期专栏,告诉大家DIY家庭监控时,显示器如何充当监视器来使用。

我们还是以模拟监控系统为例,在多点布控下,前端监控摄像机采用模拟设备,搭配后端的DVR进行记录存储。究竟显示器能否当监视器用,就得看DVR上的VGA接口是否给力啦。以笔者所接触和测试到的DVR来说,大部分数字硬盘录像机都支持VGA接口,即便是初次接触监控的人来说,按照电脑显示器的针与DVR对接就能实现。

VGA接头与NBC接头对比

显然,简单的连接就能让显示器变监视器,还真有点”一秒变格格”的架势。下面将显示器连接电源,然后用BNC接头的线将摄像机与DVR相连。在此,笔者告诉一些初学者连接接口的方法,简单地说,监控摄像机必然对应的是视频输入接口,以4路DVR来说接口的序号完全依照个人的喜好。

自己看,硬盘录像机上还有BNC接口的视频输出口,这个话题就要重回到我们对显示设备的理解啦。言归正传,我们说一说关于BNC接口的显示设备。

无论从概念上还是应用上来说,但凡叫监视器的都有BNC接口,这是行业内一位安防工程师给笔者做出的最通俗的解释,原来这么长时间以来,将二者区分的最好方法就是BNC接口。

DVR硬盘录像机上VGA与BNC接口

在DVR和监视器的接口中,我们很容易找到BNC接口。与传统的视频接口相比,它连接非常紧,不必担心接口松动而产生接触不良。在连接时,BNC接头有个卡槽,将视频线对准后插入接口内,旋转到卡槽中。另外,BNC接头可以让视频信号互相间干扰减少,可达到最佳信号响应效果。

BNC多用于安防行业监视器传输视频信号和有线电视室内墙壁接口,从应用领域上来说,BNC在视频监控领域有着独一无二的地位。那么对于消费类监控显示来说,购买专业监视器是否划算呢?我们接着往下看。

我们以同一品牌的显示器和监视器作比较,通过下面的参数对比我们看不出技术上的差异,但是从产品价格上来说,二者差值1000元。当然监视器比显示器的寿命要更长,耐高温或恶劣环境要更游刃有余。

今天笔者从BNC接口方面给大家介绍了显示器和监视器的区别,同时也让初次进入安防领域的人用显示器VGA接口连接DVR,在后续的栏目中笔者还将围绕家庭安防或DIY方面为大家介绍相关内容。

bnc产品专题地址:https://www.bncjietou.com/(点击一下,立马进入,产品图纸齐全,分类清晰,方便您的采购!并附有相关的bnc技术文章展示,让您全方位了解bnc系列的产品。)

请问BNC接口与AV接口差别是什么

BNC接口与AV接口的差别有多大您是否清楚?BNC接口与AV接口都可应用于视频领域,但是很多读者对于二者的差别却并不清楚,为了让大家更好的认识BNC接口与AV接口的差别,德索电子工程师,特别整理如下资料,帮助大家认识两者的不同。

第一、关于AV接口概念、使用方法、原理介绍

AV接口又称(RCA),是指目前一些车载GPS设备,通过自身携带的音、视频端子,连接AV线路将自身的数据图像声音等,输出到其它显示及视听设备上,如外接显示器或耳机等,接口主要有AV复合端子,S-VIDEO端子,耳机接口等。它可以算是TV的改进型接口,外观方面有了很大不同。分为3条线,分别为:音频接口(红色与白色线,组成左右声道)和视频接口(黄色)。

由于AV输出仍然是将亮度与色度混合的视频信号,所以依旧需要显示设备进行亮度和色彩分离,并且解码才能成像。这样的做法必然对画质会造成损失,所以AV接口的画质依然不能让人满意。在连接方面非常的简单,只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。

总体来说,AV接口把视频和音频进行了分离传输,从而避免了音频和视频的互相干扰。但是由于在视频传输上还需要把亮度和色度进行解码显示,所以视频传输还是存在损失的,所以目前的高清视频播放基本都放弃了AV接口。

第二、关于BNC接口的概念、原理、用途等内容的介绍

BNC(基本网络卡)接口是10Base2的接头,即同轴细缆接头。可以隔绝视频输入信号,使信号相互间干扰减少,且信号带宽要比普通15针的D型接口大,可达到更佳的信号响应效果。这种接口的网卡对应用于用细同轴电缆为传输介质的以太网或令牌网中,目前这种接口类型的网卡较少见,主要因为用细同轴电缆作为传输介质的网络就比较少。现在多用于安防行业监视器传输视频信号和有线电视室内墙壁接口。只有17英寸以上显示器中的部分新产品才具备这种接口。它的视频信号输入线分别由R、G、B以及水平扫描、垂直扫描五条线构成,这种接头能够把视频中三基色的输入讯号分开,使它们相互独立,这样可最大限度避免造成干扰,从而使视频输入特性得到改善。也因为如此,BNC方式一直是专业级显示器的特色之一。

经过上文的解答,您对于BNC接口与AV接口之间的差别应该有一定的认识了。希望各位用户,能够将这些知识运用到实践当中,在合适的地方选择合适的产品,更加便利我们的需求。如果您有BNC接头接口等射频产品的采购需求,请直接拨打我们的电话: 0769-81153906。

采购BNC接头,选择专业的厂家德索电子!我们有十三年的BNC接口生产经验,技术纯熟,可以轻松攻克各种BNC接口生产设计遇到的难题,并且接受个性化定制服务,是广大用户的放心选择。ISO认证,一年质保,让你无忧采购。

HDMI头转接bnc接口清晰度是否会被降低

问题核心:

bnc接口清晰度相关问题

问题描述:

使用HDMI头去转接bnc接口以后,产生的画面清晰度是否会因此而降低呢?关于bnc接口清晰度的问题有哪位大神可以来科普一下?

观点一

德索工程师认为肯定会的,因为信号在转接过程中会有时候会失贞 但是影响不会太大 如果到不了苛求 应该不成问题。~

观点二

德索工程师有话说:你没搞错?bnc只用于同轴电缆连接。就是我们常见的Q9 !这两种方式是不能直接转换的!如果通过电路转换倒是可以,清晰度肯定要降低!不过,使用bnc接口的应该都是监视器。普通的就是传统VIDEO标准。个别的使用RGB方式,附带H、V同步信号,合起来有5只bnc插孔。都不可能支持高清信号的。不知道你为什么要这样转换(ps3除外)。另外, 恕我直言:这叫胡整!和把路虎的发动机换成50踏板的一个道理。凑合着也能走!

阅读完上文之后,您对于HDMI头转接bnc接口清晰度会降低吗这个问题应该不再困惑了,希望各位用户合理选择产品的混搭。如果您有更多关于BNC接头接口方面的问题需要咨询,可直接拨打我们的电话: 0769-81153906。德索电子,十三年BNC射频接头接口生产经验,产品获得了ISO认证,质量过硬,广大用户可放心采购。

谈谈摄像头bnc接口制作方法

如今我们的生活中,摄像头bnc接口的应用十分常见了,bnc接口的摄像头监控安装已成了生活中的标配,如果您也想在自己住处的走廊或者过道,安装这样一个摄像头bnc接口,那应该学会制作一个摄像头bnc接口,那么摄像头BNC接口怎么制作呢?这个问题德索电子工程师将在下文中为您图解。

方法/步骤

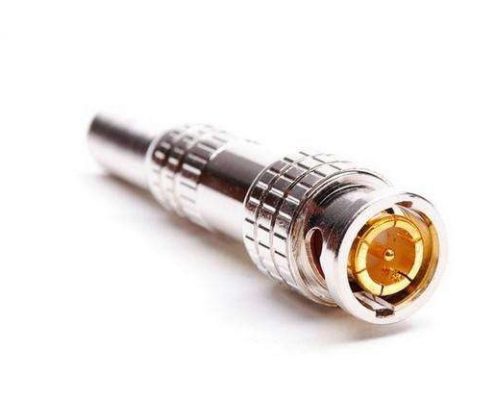

先来看看未制作的“原始版”BNC接口

可以扭开的。

铜线芯用螺丝压紧,铁片要和屏蔽铜线或铝纸接触,要不然视频会不清晰或不稳定,甚至黑屏。最好用老虎钳压紧铁片,以防监控线脱落。另外,屏蔽线不能接触到中间的铜线芯,要不然也会干扰到视频。

用螺丝扭紧铜芯,铁片紧压屏蔽铜线或铝纸。

完美的BNC监控接头就是这样做成的。

上文的图片与文字对于摄像头bnc接口怎么制作已经介绍得十分清楚了,您若想成功制作一个BNC接口摄像头,只需要对着这个图示的步骤,正确操作,肯定可以制作出自己想要的摄像头BNC接口。德索五金电子,所有BNC接口、BNC连接器产品均通过ISO认证,如果您有这方面的采购及定制需求,速度联系我们。

认识一下高阻抗转接头bnc接口

在BNC系列产品,BNC转接头是经常需要采购的产品之一,转接头BNC接口,一般的阻抗为50欧姆和75欧姆,那么高阻抗转接头BNC接口是多少欧姆呢?关于高阻抗转接头BNC接头的问题,您可以拨打我们的电话 0769-81153906,直接进行咨询。德索电子专业工程师,肯定能回答您的疑惑。

如果您需要采购高阻抗转接头BNC接口,在选择厂家的时候,可以考虑德索电子,我们有十三年的BNC系列产品生产经验,产品质量过硬,通过了ISO认证,达到了国际环保的要求,广大客户可以放心采购。

最后,衷心祝愿每一位客户,在电子连接器的采购道路上一帆风顺,找到靠谱的厂家,采购到靠谱的产品。德索电子,业内口碑良好,选择我们,不会错的。

BNC接口视频输出一般走什么协议

在下文中,将为您展示一组关于“BNC接口视频输出里面走的什么协议”方面的内容的用户与工程师问答记录,让您在互动中轻松了解BNC接口视频输出里面走的什么协议等相关问题。都是纯干货分享,不要浪费小编一番良苦用心,好好阅读吧。

问题核心:

BNC接口视频输出里面走的什么协议

问题描述:

比如这个bnc接口视频输出设备,BNC中走的是H.264协议的信号吗,要为它同摄像头间配置光电转换设备,如何配置呀?要什么样的才能够对接呀?

德索一答:

你这个BNC接口输入和输出是通常说的Q9头,传输基带视频信号用的。监控用设备单个BNC口是传输的是模拟复合信号,录像机把模拟视频信号用H.264编码压缩成CIF(352X288)或D1(PAL 720X576或NTSC 720X480)的视频文件保存在硬盘里。

用户追问:

摄像头出来的是BNC口,是模拟信号吗?在摄像头同录像机间加光电转换设备延长传输距离可以吗,需要购买什么种类的光电转换设备?比如下面这个设备,“16路视频+1路双向数据+100M以太网光端机”如何理解。传输光端机 澳视 ASV8F01EWT/R 16路视频+1路双向数据+100M以太网光端机 带网管功能(20km)。

德索追答:

目前监控用的摄像头出来的都是模拟信号,可以用75欧 -3或-5的视频电缆。超过200米还可以加视频放大器。但不宜超过2个。一般摄像头远端距离控制中心超过800米以上才会考虑使用光端机来传输。“16路视频+1路双向数据+100M以太网光端机”的意思就是该光端机可以连接16个摄像头,将16路模拟视频信号数字化,通过复用在一芯光纤上传输。同时,还能传输一路双向控制数据(如232或485控制信号控制云台等设备),100M以太网接口通过光纤远程连接局域网很有用。带网管功能的光端机就是可以网线连接进行光端机的配置。

通过上述一问一答的形式,相信您对于BNC接口视频输出里面走的什么协议已经弄清楚了,如果您还有更多关于BNC接口视频输出方面的问题,可以阅读bnc接口的其他文章。德索电子,专业的bnc接口生产厂家,经验丰富,ISO质量,一年内质保服务,售后强大,交货及时,采购BNC系列产品,选择德索电子不会错。
