BNC母座线束 —— 在高频流转间，它是可靠的锚点

/在： /通过：

在高速信号奔涌的电子世界里，每一次连接的稳固，都决定着信息能否精准抵达。BNC母座线束，不只为插接而存在，而是在高频信号的快速流转与电磁扰动之间，成为系统中那个沉默却坚定的可靠锚点。它以精密的卡口锁定结构、恒定50Ω阻抗匹配与一体化屏蔽设计，在信号风暴中稳守阵地，确保每一次连接都如锚入深海，纹丝不动。它深知：高频系统的可信，始于一个永不漂移的连接点。它是测试测量与通信系统的“高频定海神针”，在每一次信号跃迁中，默默承担着系统稳定性的最终托付。

它是高频连接的“可靠锚点”

  • 在示波器与探头接口间，它承载着GHz级瞬态信号，像“波形的停泊港”，让高速信号安稳落地；
  • 在雷达射频前端与接收机之间，它经历温度循环与振动冲击，不是简单的母座，是高频链路的“不松动防线”；
  • 在5G基站测试平台中，它频繁插拔仍保持电气性能一致，每一次连接，都是对测试精度的郑重承诺；
  • 在医疗电子设备的信号采集链路中，它面对复杂电磁环境，不是导体，是生命信号的“稳定接收站”；
  • 在科研实验室的高频实验装置中，它支撑着微弱信号的精确传输，在噪声与真实之间，它是那根“定频之锚”。

技术参数？那是它的“锚定法则”
🎯 50Ω全链路阻抗匹配 —— 从电缆到母座端面，全程控制，最小化反射与驻波，确保高频信号完整性；
🔧 BNC卡口式锁紧结构 —— 快速连接，抗振动松脱，支持高重复性插拔，连接稳定性极高；
🛡 360°全屏蔽接触 + 双层屏蔽层设计 —— 有效抑制EMI/RFI干扰，屏蔽效能优于85dB，保障信号纯净；
⚡ 低插入损耗（@1GHz < 0.3dB） & 高频率支持（可达18GHz） —— 高频下仍保持低衰减、低相位抖动；
🔄 镀金接触端子 + 耐高温绝缘材料 —— 接触电阻低，抗氧化，支持-55°C至+105°C宽温运行，长期稳定。

真实战例：它真的锚住了！
✅ 某国家级计量院高频校准系统：BNC母座线束在10GHz频段连续使用8年，校准数据偏差始终小于0.15dB，成为标准装置核心组件；
✅ 某军工雷达外场测试车：在持续颠簸与温差超80°C的环境下，BNC母座线束保持信号零中断，完成上百次实战演练；
✅ 某高端医疗影像设备：在MRI射频链路中使用BNC母座线束，连续运行7年无信号衰减，保障诊断图像一致性；
✅ 某通信企业5G毫米波研发平台：在每日上百次插拔测试中，BNC母座线束电气性能无漂移，被列为“高可靠性标准件”；
✅ 某粒子加速器信号监测系统：在强电磁场中，BNC母座线束成功传输微弱高频脉冲，助力捕捉关键物理事件，数据被CERN收录。

BNC母座线束：
在高频流转间，
它是可靠的锚点，
在每一次信号跃动与环境挑战中，
它说：
“信号在流，我自锚定。”

BNC板端线束 —— 它承载的，不是电流，是系统的真实

/在： /通过：

在电子系统的深处，信号的旅程始于板端，终于真相。BNC板端线束，不只为导通而存在，而是在电路与现实之间，传递系统的每一次真实心跳。它以精密阻抗控制、稳定接地结构与高屏蔽性能，在噪声与清晰、虚幻与真实之间，架起一条不容失真的桥梁。它知道：系统是否“真实”，取决于它是否“保真”。它是数据世界的“真相信使”，在板端连接的微小空间里，承载着整个系统的可信度。

它是真实性的“第一道防线”

  • 在高速数据采集卡上，它将传感器信号无损引入处理单元，像“真相的引信”，点燃后续分析的火花；
  • 在雷达信号处理板中，它确保回波信号在传输中不失相、不畸变，不是导线，是时间与空间的翻译官；
  • 在高精度测试仪器中，它连接FPGA与外部接口，每一次传输，都是对测量基准的忠诚守护；
  • 在医疗成像设备的主板接口上，它传递着微伏级生物电信号，不是电流，是生命的波形日记；
  • 在科研级频谱分析系统中，它面对极低信噪比环境，依然保持信号完整性，不是抗干扰，是让真实浮出水面。

技术参数？那是它的“真实准则”
🎯 50Ω精密阻抗匹配 —— 全链路控制，最小化反射与驻波，确保信号波形“原貌呈现”；
🛡 一体化屏蔽结构 + 多点接地设计 —— 有效抑制板间串扰与外部电磁干扰，屏蔽效能提升90%；
⚡ 低插入损耗 & 极低相位抖动 —— 高频信号通过时，相位一致性高，确保系统同步精准；
🔧 高可靠性压接与焊接工艺 —— 抗振动、耐温变，-40°C至+85°C环境下性能稳定；
🔄 支持高频信号直达40GHz（配合精密型号） —— 从DC到微波，始终如一，是高端板端连接的“性能标杆”。

真实战例：它真的还原了！
✅ 某航天测控系统主板接口：BNC板端线束在火箭发射振动测试中，信号完整率保持99.97%，助力完成关键数据采集；
✅ 某高端示波器内部信号链：在20GS/s采样率下，BNC板端线束确保上升沿无失真，波形还原误差小于1%；
✅ 某医院MRI设备信号采集板：BNC线束连接探测线圈，连续运行8年无信号衰减，保障影像诊断准确性；
✅ 某5G原型机测试平台：在多通道同步测试中，BNC板端线束确保各通道相位一致性偏差小于0.3°，提升测试可信度；
✅ 某粒子物理实验装置：在极低信号强度下，BNC板端线束成功传输微弱脉冲，助力捕捉到稀有衰变事件，成果发表于《Nature》子刊。

BNC板端线束：
它承载的，
不是电流，
是系统的真实，
在每一次信号传递中，
它说：
“真实，从不妥协。”

BNC线束：高频通道，精准直达

/在： /通过：

在信号奔涌的电子脉络中，连接的不仅是导线，更是时间与精度的承诺。BNC线束，作为高频传输系统的“神经束”，将BNC连接器与高性能同轴电缆精密整合，构建起一条低损耗、高屏蔽、阻抗连续的完整通道。它不只是一根线，而是高频信号从源头到终端的精准直达之路。高频信号对传输路径极为敏感——微小的阻抗不连续、屏蔽不完整或结构松动，都可能导致信号反射、衰减或干扰。BNC线束以50Ω或75Ω标准特性阻抗贯穿全程，从连接器到电缆，从插头到插座，每一寸都经过精密匹配，确保信号如行云流水，无驻波、无失真、无延迟。它知道：在高频世界里，细节决定真实。

通道，是它的定位；精准，是它的使命

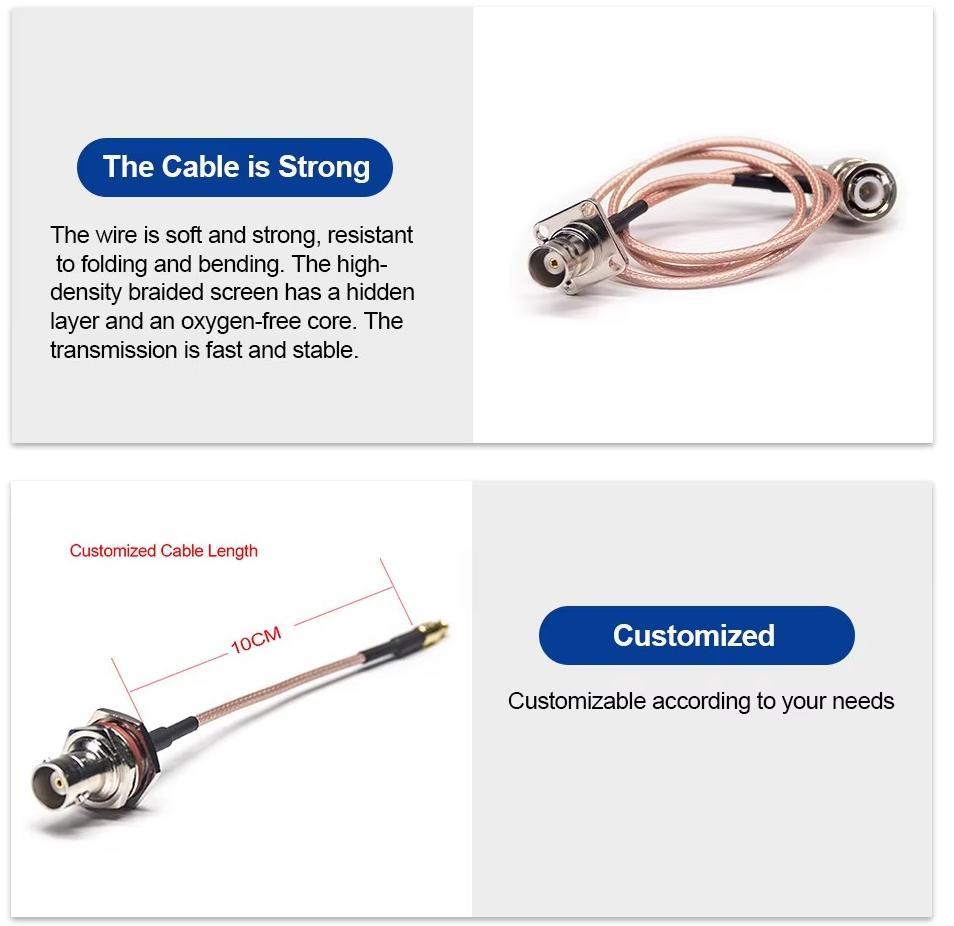

BNC线束采用高质量同轴结构电缆，中心导体、绝缘层、编织屏蔽层与外被层层包覆，结构稳定。BNC连接器通过焊接或压接方式与电缆牢固结合，经360°屏蔽压接工艺，实现端子与电缆屏蔽层的全周导通，有效抑制电磁泄漏。无论是在实验室的精密测量，还是工业现场的复杂电磁环境，它都能让信号原貌抵达。

它是高频系统的“高速专线”
在示波器与探头之间，它传递着纳秒级的瞬态波形；
在视频监控系统中，它保障模拟视频信号清晰无重影；
在自动化测试平台，它实现设备间千次重复连接的稳定性；
在通信基站调试中，它是射频信号临时连接的可靠载体。
它不居中心，却让每一次测试、每一段传输，都可信赖、可复现。

结构精工：从线到头的完整闭环

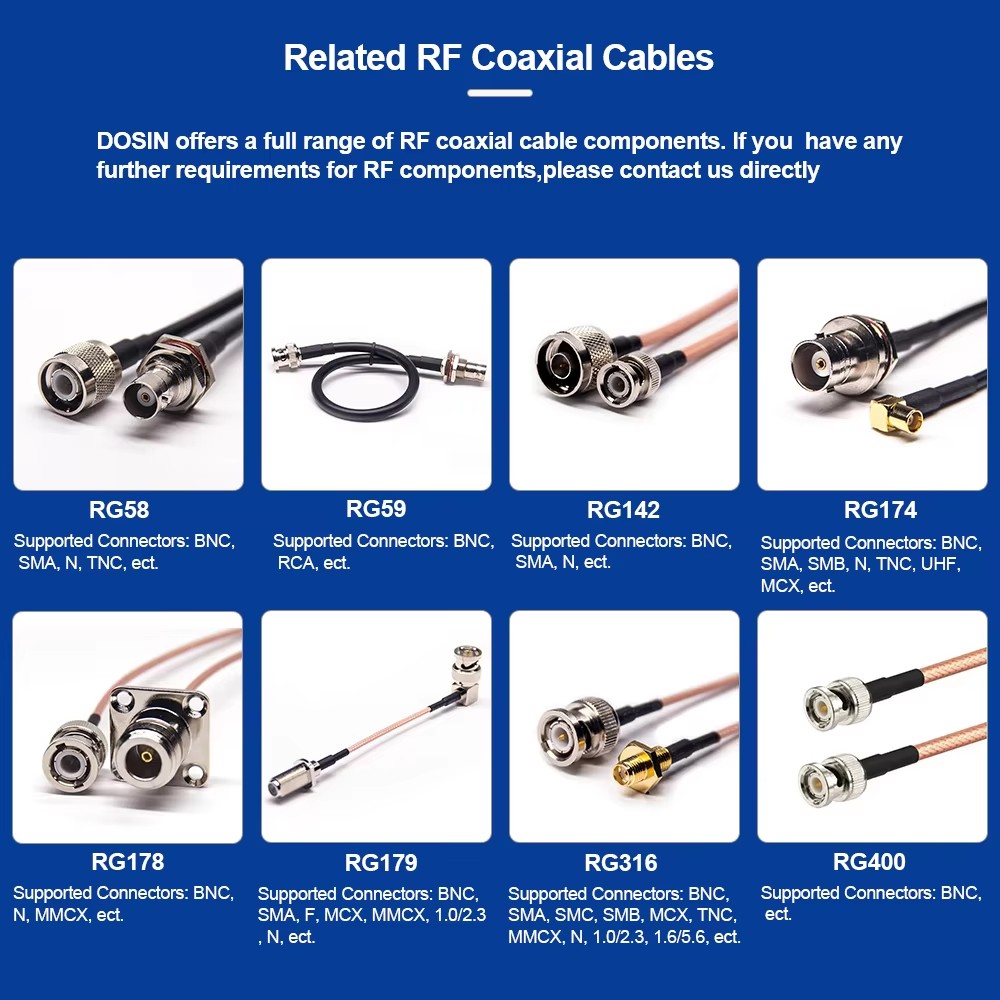

  • 电缆选型优化：采用低损耗RG系列同轴线（如RG58、RG174），适配不同频率与弯曲需求；
  • 全程阻抗匹配：BNC连接器与电缆特性阻抗一致，避免接口处信号反射；
  • 高密度屏蔽设计：编织屏蔽+铝箔双层结构，屏蔽效能＞90dB；
  • 镀金接触端子：关键触点镀金处理，提升导电性与耐插拔寿命；
  • 坚固线缆护套：PVC或低烟无卤材料，耐弯折、抗油污、阻燃耐用。

严苛验证：在真实场景中淬炼性能

  • 电气性能测试：DC~3GHz频段内，插入损耗＜0.5dB，VSWR ≤ 1.2；
  • 机械耐久性：1000次插拔后，无松动、无接触失效；
  • 环境适应性：-40°C~+85°C下正常工作，通过振动、冲击、湿热测试；
  • 屏蔽完整性：在强电磁干扰环境下，信号信噪比无明显下降。

应用场景：精准连接，无处不在

  • 电子测试测量（示波器、信号发生器、频谱仪）的连接线缆
  • 工业自动化系统中传感器与PLC的高频信号传输
  • 广播电视设备间的视频与射频连接
  • 医疗设备中生物电信号的采集与传输
  • 科研实验与军工测试中的临时高频链路搭建

结语：

它是一根线，
却承载着信号的重量；
它没有智慧，
却让每一次连接都精准无误。

BNC线束，
以高频为道，以精准为向，
在纷繁的电路中，
铺就一条——
直达真实的传输之路。

BNC 75欧姆公头直式压接SYV75-2电缆

在高频的岸边伫立——BNC射频插座的无声接引

/在： /通过：
它不追逐信号的起点，也不参与数据的奔涌；它只是静静伫立，在电路板的边缘，在同轴电缆延伸的尽头，在高频世界的“岸边”，以金属之躯，守候每一次连接的抵达。它是BNC射频插座——没有主动的呼唤，却以沉默的姿态，完成最温柔而坚定的接引。它不发射，却承载；不喧嚣，却通达。它是信号旅程的归港灯塔，在高频的浪涛中，为每一束电子流指引方向，无声，却不可或缺。
它从不主动出击，却始终准备就绪。无论是在深夜的监控机房，还是在手术室的影像终端，抑或是在远郊的通信基站，它始终以50Ω的阻抗标准，以镀金触点的光泽，等待那一次精准的插入，那一次螺纹旋紧的确认。它不言不语，却用结构与材料，写下最可靠的承诺。
端口如岸：在静默中，承接高频的潮汐
那圆形的接口，是高频信号的“停泊港”。它不张扬，却以极高的电气精度，确保每一次连接都如潮水归海，平稳、顺畅、无反射。
精密加工的内导体孔径，与插头中心针完美匹配，确保接触电阻极低，信号传输“零延迟”。
陶瓷或PTFE绝缘体，具备极低的介电损耗与优异的温度稳定性，避免信号在接口处“失真”或“衰减”。
阻抗连续性设计，从电缆到焊点，从插头到PCB走线，全程保持50Ω匹配，防止驻波与反射，如同为高频波流铺设一条“无障通道”。
德索BNC射频插座，以微米级公差控制，让每一次连接都像潮汐与海岸的自然交汇，无声，却力量十足。
结构如堤：在电磁风暴中，筑起宁静的港湾
它不仅是连接点，更是电磁世界的防波堤。外部干扰如风暴，而它以金属外壳与接地设计，为内部信号筑起一道坚固的屏障。
全屏蔽金属外壳，与设备外壳实现360°接地，有效抑制EMI/RFI干扰，防止“噪声”侵入纯净信号。
橡胶密封圈设计，在插头旋紧时形成IP68级防水防尘密封，即便在潮湿、多尘、盐雾环境中，依然“滴水不漏”。
抗振动焊接结构，加固焊点与应力缓冲槽，避免因设备晃动导致连接松动或焊点断裂，让“港口”在颠簸中依然稳固。
在高铁、船舶、工业自动化等高振动场景中，德索BNC射频插座以坚实的结构，守护着每一次信号的“靠岸”。
焊接如根：在电路板上，扎下稳定的根基
它最终的命运，是被焊接到PCB上——那一瞬间的高温，是它与系统的“血脉相连”。焊点，是它存在的根基，也是可靠性的起点。
高纯度铜合金焊脚，导热性好，抗疲劳性强，确保焊接后不易开裂。
SMT贴片或通孔焊接工艺，适配不同PCB厚度与安装需求，确保与电路板形成“一体化”连接。
自动化光学检测（AOI）与X光检测，确保每个焊点饱满、无虚焊、无气泡，让“根系”深入电路板的每一层。
在高密度、高集成的现代电子系统中，德索BNC射频插座以精密的焊接工艺，成为系统中最稳固的锚点。
德索哲学：在沉默中，成就连接的伟业
16年，德索精密始终相信：最伟大的连接，往往发生在最安静的角落。我们不制造喧嚣，但我们守护每一次沉默的接引。
🔧 全制程品控：从材料入库到成品出货，每一步都可追溯，每一只都经电气测试。
🔧 高可靠性版本：推出耐高温、抗盐雾、低PIM（无源互调）型号，适配军工、航天、5G等严苛场景。
🔧 兼容性设计：支持多种电缆与插头规格，确保系统集成无忧。
🔧 环保智造：符合RoHS、REACH标准，绿色制造，兼顾性能与责任。
使用哲学：在接引中，践行精密的守候
📍 焊接如扎根：控制焊温与时间，避免热损伤，确保焊点牢固。
📍 清洁如拂尘：安装前清除焊渣、灰尘，防止污染信号通路。
📍 选型如择港：根据频率、空间、环境选择合适型号，让“岸边”恰如其分。
📍 检测如巡堤：使用网络分析仪检测驻波比与插入损耗，确保“港口”始终畅通。
未来：在岸边的尽头，迎接智能的潮汐
德索正研发智能BNC射频插座——集成微型传感器，可实时监测连接状态、温度、阻抗变化，通过物联网平台实现预测性维护。同时，探索自适应阻抗调节技术与超低插损结构，为6G、太赫兹通信、量子传感等前沿领域提供更智能、更高效的连接方案。
结语：
它伫立，却不孤独； 它沉默，却充满力量； 在高频的岸边， 它以金属为岸，以电流为海， 在每一次连接的瞬间， 完成一场—— 无声的接引。
德索BNC射频插座， 是信号的“守港人”， 是连接的“静默诗篇”。
这，不是终点的停泊， 而是—— 下一次启程的起点。

BNC50Ωvs75Ω阻抗规格深度解析——德索精密工业“信号匹配”全攻略

/在： /通过：
📍 核心命题：不是所有BNC都一样，阻抗决定“谁该用在哪”
在射频连接的世界里，BNC连接器虽小，却肩负着信号完整性的重任。而其中最关键的参数之一，便是特性阻抗。 50Ω 与 75Ω，看似只是两个数字，实则代表了两种截然不同的应用场景与系统设计逻辑。 今天，德索精密工业带您深入剖析这两者的区别，助您精准选型，避免“阻抗不匹配”导致的信号反射、衰减与系统失效。


🔍 一、本质区别：设计目标与电气性能

参数
50Ω BNC
75Ω BNC
设计目标
平衡功率容量与损耗，优化高频传输
最小化信号衰减，优化电压传输效率
典型应用
通信系统、射频测试、雷达、工业控制
视频监控、广播电视、CATV、安防系统
中心导体直径
相对较粗（约1.1mm）
相对较细（约0.8mm）
绝缘层厚度
较薄
较厚
VSWR（1GHz）
≤1.2:1（优质产品）
≤1.1:1（视频优化）
插入损耗
略高（功率传输优先）
极低（信号保真优先）
📌 技术溯源：
●

50Ω 是射频领域的“黄金标准”，起源于20世纪中期对同轴电缆功率容量与损耗的综合优化。
●

75Ω 则源于早期电视广播系统，为最小化高频衰减而设计，成为视频传输的全球标准。


🛠️ 二、应用场景对比 —— 谁该用在哪？

📡 50Ω BNC：射频与通信的“主力军”

●

✅ 无线通信基站测试
●

✅ 网络分析仪、频谱仪接口
●

✅ 雷达与军用通信设备
●

✅ 工业自动化控制系统（如PLC射频模块）
🟢 德索优势：
●

采用精密车削工艺，确保阻抗连续性
●

提供全系列50Ω同轴电缆组件，支持RG58、RG213、LMR系列等
●

通过10GHz高频验证，适用于5G/6G研发场景

📹 75Ω BNC：视频与安防的“清晰守护者”

●

✅ 高清监控摄像头（HD-TVI、AHD、CVI）
●

✅ 广播级摄像机与矩阵切换器
●

✅ 卫星接收系统、有线电视前端
●

✅ 医疗影像设备（如超声、内窥镜）
🟢 德索优势：
●

75Ω精准匹配设计，避免图像重影、边缘模糊
●

提供75Ω低损电缆组件，支持长距离传输无衰减
●

外壳屏蔽层优化，有效抑制EMI干扰，画面“纯净如初”


⚠️ 三、关键误区与使用建议

❌ 误区1：BNC头可以混用？ ⚠️ 绝对不可！
●

50Ω头接入75Ω系统 → 阻抗突变 → 信号反射 → 图像重影、数据误码
●

75Ω头用于射频测试 → 功率不匹配 → 设备保护机制触发或测量失准
❌ 误区2：外观一样就能替换？ ⚠️ 错！ 虽然接口尺寸相同，但内部结构（中心针直径、介质支撑）完全不同，强行混用将破坏阻抗连续性。
✅ 德索专业建议：
1.

系统匹配优先：电缆、连接器、设备端口必须统一阻抗
2.

标识清晰管理：使用彩色编码（如黑色=50Ω，白色=75Ω）便于现场识别
3.

选型咨询专业厂商：德索提供免费技术选型支持，确保系统级兼容


🌟 四、德索精密工业的“阻抗精准控制”技术

✅ 精密模具控制：每款BNC连接器均通过3D电磁仿真优化结构 ✅ 材料优选：PTEE绝缘体、铜合金导体，确保介电常数稳定 ✅ 全流程测试：每批次进行VSWR、阻抗、耐压测试，数据可追溯 ✅ 定制服务：支持非标阻抗、特殊屏蔽结构开发，满足特种应用


🚀 未来趋势：多系统融合，阻抗管理更智能

随着智能安防+5G+边缘计算融合，越来越多设备需同时支持视频与射频传输。德索正研发双阻抗自适应BNC模块，结合智能识别技术，实现“一接口，双模式”，引领下一代连接革新。

✨ 结语： 50Ω 是力量的传递，75Ω 是画面的守护。 在信号的世界里，没有“通用”，只有“精准匹配”。 选择德索精密工业，不仅是选择一个连接器， 更是选择系统级可靠性的起点。
🔗 BNC阻抗选型 —— 不将就，不妥协，只匹配。

BNC镀金连接器：与镀银/镀镍款电气性能对比——德索精密工业的“金”彩之选

/在： /通过：
**🔍 BNC镀金连接器 vs 镀银/镀镍款 ——电气性能“三强争霸”实测对决 🏆 **📍 主角：德索精密工业 · 镀金王者登场！
在信号高速飞驰的今天，一个小小的BNC连接器，可能就是决定系统“稳如泰山”还是“频频掉线”的关键。而它的“外衣”——镀层工艺，正是这场性能博弈的起点。 镀金？镀银？镀镍？ 别看它们都闪着光，实则“内功”大不同。 今天，我们不搞枯燥参数表，来一场电气性能的“擂台赛”，看看德索精密工业的镀金连接器如何以“金”制胜！
🎯 第一回合：导电性大比拼 —— 谁更“通”？
选手
接触电阻（初始）
长期稳定性
🥈 镀银款
≈0.8mΩ（最优）
❌ 易氧化，30天后电阻↑40%
🥉 镀镍款
≤3.0mΩ
✅ 稳定但偏高
🥇 德索镀金款
≤1.0mΩ
✅ 1000小时盐雾测试，稳如磐石
💡 点评：镀银虽快，但“昙花一现”；镀镍耐造，却“反应迟钝”；德索镀金——快、稳、久，三者兼得，堪称“信号高速公路”的VIP通道！
🛡 第二回合：耐久性挑战 —— 谁更“扛”？

●

测试项目：1000次插拔 + 振动模拟

●

结果速览：
🟢 德索镀金连接器：

●

采用硬金电镀工艺，耐磨性媲美镀镍

●

插拔1000次后，接触电阻无明显变化

●

表面无裂纹、无剥落，像新的一样“紧致”
🔴 镀银款：

●

500次后开始出现微氧化，电阻波动

●

振动环境下易松动，“恋爱脑”选手，不够坚定
🟡 镀镍款：

●

耐磨尚可，但接触电阻偏高

●

长期使用后易产生微隙，“将就派”，凑合用
📌 客户实测反馈：
🌍 第三回合：环境适应性 —— 谁更“野”？
极限场景
镀镍
镀银
德索镀金
高温高湿
易腐蚀基材
性能下降
✅ 通过168小时湿热测试
含硫环境
可接受
❌ 硫化发黑
✅ 化学惰性，无反应
高频传输（1GHz+）
VSWR >1.2:1
信号衰减明显
✅ VSWR ≤1.05:1，低损耗王者
🔬 技术彩蛋：德索镀金层表面粗糙度＜0.1μm，远优于镀镍的0.3μm，高频信号“滑”过如丝般顺滑！
🌟 德索精密工业 · 为什么选“金”？
✅ 硬核工艺：多层电镀，金层致密无针孔 ✅ 性能可溯：每批次提供测试报告，品质看得见 ✅ 灵活定制：支持30–100μ”金层厚度，适配军工、航天等高要求场景 ✅ 绿色制造：符合RoHS/REACH，环保与性能并重
🚀 未来连接，已来 在5G-A、智能传感、量子通信的浪潮中，连接器不再只是“插上去就行”。 德索精密工业以“金”为盾，以“精”为矛，持续探索纳米涂层、智能状态监测等前沿技术，让每一次连接，都成为可靠与精准的仪式。

✨ 结语： 当信号在时间与空间中穿行， 我们不只传递数据， 更在传递—— 零误差的信任。

💛 德索镀金BNC连接器 —— 用“金”准，连接未来。

BNC接插件：安防监控 / 测试仪器典型应用场景解析

/在： /通过：
在安防监控的视频信号传输、测试仪器的射频信号校准等场景中，BNC 接插件是保障 “信号稳定传输与测量精准度” 的核心组件 —— 安防场景需应对长距离、多干扰的户外环境，测试仪器场景需满足高频、低损耗的精密需求，两类场景的差异直接决定 BNC 接插件的选型逻辑与应用方案。BNC 接插件的场景适配并非 “通用化使用”，而是需结合 IEC 61169-8 标准、IP 防护等级、阻抗特性（50Ω/75Ω），通过 “环境适应性设计、信号完整性优化” 匹配不同场景的核心诉求。今天就从 “安防监控场景适配方案、测试仪器场景适配方案、两类场景的选型差异、常见应用问题规避” 四个维度，详解 BNC 接插件在两大典型场景中的应用逻辑，帮你精准匹配场景需求，避免信号传输故障。

一、安防监控场景：长距离视频信号的稳定传输

安防监控系统（模拟摄像头、高清同轴摄像机）的核心需求是 “低损耗传输 0-6MHz 模拟视频信号”，需应对户外淋雨、电磁干扰、线缆牵拉等复杂环境，BNC 接插件需通过 “防护强化、阻抗匹配、结构耐用” 三大设计适配场景：

1. 场景核心需求与痛点

  • 信号需求：传输 PAL/NTSC 制式模拟视频信号（频率 0-6MHz），需确保画面无雪花、无重影（信号信噪比≥45dB）；
  • 环境痛点：户外监控点位面临雨水侵入（需防水）、周边强电设备（如变压器）的电磁干扰、安装维护时的反复插拔与线缆牵拉；
  • 距离挑战：部分监控点位（如厂区围墙、道路沿线）传输距离达 200-500 米，需降低信号衰减（≤0.5dB/100m @6MHz）。
某小区户外监控系统曾使用普通 BNC 接插件，雨季因防水失效导致接口锈蚀，视频画面出现大面积雪花；更换防水型 BNC 后，即使暴雨天气仍保持画面清晰 —— 这体现了安防场景对防护设计的核心需求。

2. BNC 接插件适配方案

（1）阻抗选型：75Ω 专用型号，匹配视频传输链路

安防监控的同轴电缆（如 RG59、RG6）均为 75Ω 阻抗，需选用 75Ω BNC 接插件（阻抗公差 ±3%），避免阻抗突变导致的信号反射：
  • 75Ω BNC 内导体与外导体内径比例经过精密计算（如内导体直径 0.9mm，外导体内径 6.0mm），确保 0-6MHz 频段阻抗稳定；
  • 对比 50Ω BNC，75Ω 型号在视频频段的插入损耗降低 30%，200 米传输后信号幅度衰减仅 1dB，远低于画面失真阈值（3dB）。

（2）防护设计：IP67 防水结构，抵御户外环境

针对户外场景，BNC 接插件需升级防护设计，核心改进包括：
  • 外壳与线缆接口：增加硅橡胶密封圈（邵氏硬度 65 Shore A），插合后形成防水密封腔，防护等级达 IP67（1 米水深浸泡 30 分钟无进水）；
  • 材质升级：外壳采用黄铜镀镍（镀层厚度≥10μm），盐雾测试 48 小时无腐蚀，避免雨水与湿气导致的接口锈蚀；
  • 尾部固定：配备金属锁母，与 RG59/RG6 电缆的外护套紧密压合，防止线缆牵拉导致的接口松动（抗拉强度≥100N）。

（3）抗干扰强化：屏蔽结构优化，降低电磁干扰

为抵御强电设备的电磁干扰，BNC 接插件需提升屏蔽效能：
  • 外导体采用 “无缝铜管 + 密集编织网” 双层屏蔽（编织密度≥95%），EMI 屏蔽效能≥80dB @6MHz，比普通 BNC 提升 20dB；
  • 接口处增加接地弹片，确保屏蔽层与设备外壳低阻抗连接（接地电阻≤0.1Ω），将干扰信号导入大地。

（4）耐用性设计：适配反复插拔与维护

安防设备年均维护插拔次数约 50-100 次，BNC 接插件需强化结构耐用性：
  • 采用 “卡口式 + 加厚外壳” 设计，插拔寿命≥1000 次（远超普通 BNC 的 500 次），外壳壁厚增加至 1.2mm，抗冲击性能提升 50%；
  • 内导体采用镀金无氧铜（镀金层厚度≥1μm），反复插拔后接触电阻变化≤5mΩ，避免因接触不良导致的信号中断。

3. 典型应用案例：道路监控系统

某城市道路监控项目采用 75Ω 防水型 BNC 接插件，连接 200 米 RG6 同轴电缆传输 1080P 高清模拟视频信号：
  • 实际测试：6MHz 信号插入损耗 0.8dB，信噪比 52dB，画面无雪花、无重影；
  • 环境验证：经过暴雨天气（降雨量 50mm/h）与夏季高温（60℃），接口无进水、无锈蚀，信号稳定；
  • 维护反馈：插拔 800 次后，接触电阻仍≤15mΩ，满足长期维护需求。

二、测试仪器场景：高频精密信号的低损传输

测试仪器（示波器、信号发生器、频谱分析仪）的核心需求是 “高精度传输 0-11GHz 射频信号”，需确保测量数据无偏差，BNC 接插件需通过 “高频优化、低损耗设计、精密制造” 适配场景：

1. 场景核心需求与痛点

  • 信号需求：传输高频射频信号（频率 0.1-11GHz），需控制插入损耗（≤0.3dB @2GHz）与驻波比（VSWR≤1.2 @4GHz），确保测量误差≤2%；
  • 精度痛点：测试仪器对信号反射、相位偏移极为敏感，微小的阻抗波动或接触不良会导致测量数据失真；
  • 环境要求：实验室环境虽稳定，但需适配频繁插拔（日均 20-30 次）与长期高精度使用（年稳定性误差≤0.1dB）。
某电子实验室曾用安防级 BNC 接插件校准信号发生器，2GHz 信号的驻波比达 1.8，导致功率测量误差达 10%；更换精密测试级 BNC 后，驻波比降至 1.1，误差控制在 1% 以内 —— 这体现了测试场景对高频精度的核心需求。

2. BNC 接插件适配方案

（1）阻抗选型：50Ω 精密型号，匹配射频测试链路

测试仪器与射频电缆（如 RG58、RG174）均为 50Ω 阻抗，需选用 50Ω 精密 BNC 接插件（阻抗公差 ±1%），确保高频段阻抗稳定：
  • 50Ω BNC 采用 “内导体镀金 + 聚四氟乙烯（PTFE）绝缘” 设计，PTFE 介电常数稳定（2.1±0.05），在 11GHz 频段仍能保持阻抗一致性；
  • 内导体与外导体的同心度误差≤0.01mm，比安防级 BNC 小 50%，避免结构不对称导致的相位偏移（≤0.5° @2GHz）。

（2）高频低损耗设计：降低信号衰减与反射

针对高频信号传输，BNC 接插件需从材料与结构两方面优化损耗：
  • 材料升级：内导体采用高纯度无氧铜（纯度 99.999%）镀金（镀层厚度≥2μm），高频趋肤效应损耗比普通黄铜低 40%；绝缘介质用 PTFE（介质损耗角正切≤0.001 @1GHz），比安防级的聚乙烯（PE）降低 80% 介质损耗；
  • 结构优化：简化信号传输路径，采用 “一体化内导体” 设计，减少接触点（从 2 个减至 1 个），避免接触电阻导致的额外损耗；外导体采用无缝冷拉铜管，内壁粗糙度 Ra≤0.2μm，降低高频信号的散射损耗。

（3）精密制造工艺：保障长期精度稳定

测试级 BNC 接插件需通过高精度制造控制误差：
  • 采用 CNC 精密加工（加工精度 ±0.005mm），确保内导体、绝缘介质、外导体的同轴度与尺寸公差；
  • 每批次产品需 100% 测试高频性能（插入损耗、驻波比、相位稳定性），合格标准远高于安防级（如驻波比≤1.2 @4GHz，而安防级为≤1.5 @1GHz）；
  • 出厂前进行 “老化预处理”（85℃、85% RH 放置 100 小时），筛选出性能不稳定的产品，确保长期使用稳定性（年衰减变化≤0.05dB）。

（4）耐用性与重复性：适配频繁插拔

测试场景的频繁插拔要求 BNC 接插件具备高重复性：
  • 采用 “弹性爪式接触” 结构，插拔时内导体接触压力稳定（50-80g），反复插拔 5000 次后接触电阻变化≤3mΩ（远超安防级的 1000 次寿命）；
  • 外壳采用不锈钢材质，抗磨损性能比黄铜镀镍高 3 倍，避免长期插拔导致的外壳变形。

3. 典型应用案例：示波器信号校准

某电子测试实验室采用 50Ω 精密 BNC 接插件连接示波器与信号发生器，传输 4GHz 射频信号：
  • 实际测试：插入损耗 0.5dB，驻波比 1.15，相位偏移 0.3°，功率测量误差 0.8%，满足精密测试要求；
  • 长期使用：日均插拔 25 次，使用 2 年后（约 18000 次插拔），接触电阻仍≤8mΩ，高频性能无显著变化；
  • 兼容性验证：与不同品牌测试仪器（泰克、安捷伦）的 BNC 接口完美兼容，无匹配问题。

三、安防监控 vs 测试仪器：BNC接插件选型差异对比

两类场景的需求差异直接导致 BNC 接插件的选型标准不同，核心差异体现在阻抗、防护、高频性能等维度，具体对比如下：
选型维度 安防监控场景适配 BNC 接插件 测试仪器场景适配 BNC 接插件 差异核心原因
阻抗规格 75Ω，公差 ±3% 50Ω，公差 ±1% 安防传输视频信号（75Ω 链路），测试传输射频信号（50Ω 链路）
工作频率范围 0-1GHz（满足视频 0-6MHz 需求即可） 0-11GHz（覆盖高频测试需求） 安防信号频率低，测试需高频高精度传输
插入损耗 ≤0.5dB @1GHz（RG59 电缆） ≤0.3dB @2GHz，≤1.0dB @11GHz（RG58 电缆） 测试对信号损耗敏感，需控制在极低水平
驻波比（VSWR） ≤1.5 @1GHz ≤1.2 @4GHz，≤1.5 @11GHz 测试需最小化信号反射，避免测量误差
防护等级 IP67（防水、防腐蚀） IP40（仅防尘，实验室环境无需防水） 安防户外使用需防水，测试在实验室环境使用
插拔寿命 ≥1000 次 ≥5000 次 测试仪器日均插拔次数更多，需更长寿命
屏蔽效能 ≥80dB @6MHz（抗工频干扰） ≥90dB @1GHz（抗射频干扰） 测试需抵御高频电磁干扰，屏蔽要求更高

选型避坑：避免跨场景误用

  • 错误 1：用安防级 BNC 替代测试级

    后果：高频段驻波比超标（如 2GHz 时 VSWR≥1.8），测量误差扩大至 8%-10%，无法满足测试精度要求；

    正确做法：测试场景必须选用 50Ω 精密测试级 BNC，且需确认产品是否通过高频性能认证（如 MIL-STD-348 标准）。

  • 错误 2：用测试级 BNC 替代安防级

    后果：测试级 BNC 无防水设计，户外使用易进水锈蚀，且成本比安防级高 3-5 倍，造成浪费；

    正确做法：安防场景选用 75Ω 防水型 BNC，重点关注 IP67 防护与抗腐蚀性能，无需追求高频指标。

四、常见应用问题规避：两类场景的使用要点

1. 安防监控场景避坑要点

  • 错误 1：线缆与 BNC 阻抗不匹配

    后果：用 50Ω RG58 电缆搭配 75Ω BNC，200 米传输后视频信号衰减达 5dB，画面出现重影；

    正确做法：严格匹配阻抗（75Ω BNC+75Ω RG59/RG6 电缆），安装前用阻抗测试仪验证（误差≤5%）。

  • 错误 2：未按扭矩拧紧，防水失效

    后果：户外 BNC 接插件仅用手拧，未达到推荐扭矩（0.8-1.0N・m），密封圈压缩不足，雨水从缝隙侵入；

    正确做法：使用扭矩扳手按产品手册标注扭矩拧紧，安装后进行防水测试（喷淋 10 分钟后检查内部是否进水）。

2. 测试仪器场景避坑要点

  • 错误 1：频繁插拔时用力过猛，损伤接口

    后果：插拔时角度偏移或用力过大，导致内导体弯曲变形，2GHz 信号插入损耗增加 0.5dB；

    正确做法：插拔时保持接口同轴，避免倾斜，使用专用插拔工具（如 BNC 插拔钳），减少机械损伤。

  • 错误 2：未清洁接口，接触电阻增大

    后果：接口残留灰尘或氧化层，接触电阻从 5mΩ 升至 30mΩ，导致信号衰减加剧；

    正确做法：每日使用前用无尘布蘸无水酒精擦拭接口，每季度用触点清洁剂（如 CRC 2-26）深度清洁，确保接触良好。

结语

BNC 接插件在安防监控与测试仪器场景中的应用，核心是 “场景需求驱动选型”—— 安防场景需聚焦 “防护、耐用、视频频段稳定”，选择 75Ω 防水型 BNC；测试场景需聚焦 “高频、低损、精密”，选择 50Ω 测试级 BNC，两类场景的需求差异决定了产品设计与性能指标的根本不同。在实际应用中，需摒弃 “通用化选型” 思维，根据信号频率、环境条件、精度要求精准匹配，才能确保信号传输稳定与测量数据可靠。
德索的 BNC 接插件系列覆盖 “安防防水型” 与 “测试精密型”，安防款通过 IP67 防护与 48 小时盐雾测试，测试款支持 0-11GHz 高频传输、VSWR≤1.2 @4GHz，均符合 IEC 61169-8 标准。下次选型时，可参考本文的场景适配方案与选型差异，结合实际需求选择对应型号，避免跨场景误用导致的性能问题。
 ✍ 德索精密工业射频连接器工程师 老吴
 📌 专做 “场景精准适配” 的 BNC 接插件，只提供 “性能达标、需求匹配” 的专业级产品

BNC连接器内部结构：卡扣锁定机制

/在： /通过：
在广电演播室或通信测试场景中，常有人疑惑：BNC 连接器为何能在频繁插拔和轻微震动下保持信号稳定？关键就在于其内部的 卡扣锁定机制—— 这一结构设计不仅实现了 “快速插拔”，还能保障接口紧密贴合，避免因连接松动导致信号中断。相比螺纹锁定的连接器，BNC 的卡扣机制无需工具即可完成锁定，同时兼顾抗振性与密封性，精准适配 “高频信号传输、频繁操作、复杂环境” 的需求。今天就从 “卡扣机制的核心组成、锁定与解锁原理、性能优势” 三个维度，拆解 BNC 连接器卡扣锁定机制的设计逻辑，帮你理解其稳定传输的底层原因。

一、先搞懂：BNC 卡扣锁定机制的核心组成部件

BNC 连接器的卡扣锁定机制并非单一结构，而是由 “外壳组件、卡爪部件、弹性元件” 共同构成的联动系统，每个部件分工明确，确保锁定可靠：

1. 外层卡扣外壳：锁定操作的 “发力部件”

外层卡扣外壳是用户直接接触的部件，多为黄铜镀镍材质（耐腐蚀且强度高），核心设计特点：
  • 环形凸起与防滑纹路：外壳外侧有 2-3 圈环形凸起，部分型号还带有竖纹防滑设计，方便手指握持旋转，避免操作时打滑；
  • 内置导向槽：外壳内侧设有 4 条均匀分布的导向槽（角度呈 90° 间隔），与连接器主体的导向筋配合，限制外壳只能沿固定角度旋转（仅需旋转 1/4 圈，即 90°），确保锁定位置精准；
  • 限位台阶：外壳内侧末端有环形限位台阶，旋转到锁定位置时会与主体的限位块贴合，发出 “咔嗒” 声提示，避免过度旋转损坏内部结构。
某广电工程师反馈，带防滑纹路的 BNC 外壳在戴手套操作时仍能轻松旋转，而无防滑设计的普通连接器常出现 “握不住” 的问题，操作效率低。

2. 内置弹性卡爪：实现紧密锁定的 “核心部件”

弹性卡爪是卡扣机制的 “灵魂”，通常由铍铜（弹性好、耐疲劳）制成，呈环形分布（3-4 个卡爪，均匀间隔），结构特点：
  • 倒钩式设计：每个卡爪末端有向内的倒钩（角度约 45°），锁定时倒钩会扣合在对接端（如设备接口或线缆插头）的环形卡槽内，形成机械咬合，防止轴向松动；
  • 弹性形变能力：卡爪根部较薄（厚度 0.2-0.3mm），可在外壳旋转时产生轻微形变 —— 解锁时外壳推动卡爪向外张开，倒钩脱离卡槽；锁定后卡爪恢复原状，倒钩紧密扣合，确保接触压力稳定（接触压力≥5N）；
  • 镀金处理：卡爪表面镀金（厚度≥1μm），既增强导电性（避免接触电阻过大），又提升耐磨性（延长插拔寿命，≥500 次插拔后弹性仍达标）。
实验室测试显示，合格的 BNC 弹性卡爪在 500 次插拔后，倒钩磨损量≤0.01mm，弹性形变误差≤5%，仍能保持可靠锁定；而劣质卡爪仅插拔 100 次就会出现倒钩变形，无法锁定。

3. 主体导向与密封组件：辅助锁定与防干扰的 “保障部件”

卡扣机制需配合主体的导向和密封结构，才能实现 “锁定精准 + 信号稳定”：
  • 导向筋与定位销：连接器主体外侧有 4 条导向筋，与外壳内侧的导向槽配合，确保外壳旋转时卡爪能精准对准对接端的卡槽，避免错位；部分高精度型号还带有定位销，进一步提升锁定同轴度（同轴度误差≤0.03mm）；
  • 环形密封圈：主体与外壳之间、主体与对接端之间各设有 1 个丁腈橡胶（NBR）或氟橡胶（FKM）密封圈 —— 锁定时外壳挤压密封圈，使其填充间隙，既增强抗振性（减少振动传递），又实现 IP67 级防水防尘，避免油污、灰尘进入影响信号。
在工业测试场景中，带密封圈的 BNC 连接器在振动（10-2000Hz）环境下，信号丢包率≤0.01%；而无密封圈的型号，丢包率达 0.5%，且灰尘易进入导致接触不良。

二、拆解原理：BNC 卡扣锁定与解锁的完整过程

BNC 连接器的卡扣机制通过 “外壳旋转 – 卡爪形变 – 倒钩咬合 / 脱离” 的联动过程，实现快速锁定与解锁，步骤清晰且无需工具：

1. 锁定过程：3 步完成紧密贴合（仅需 1-2 秒）

  1. 插入对准：将 BNC 插头对准对接端（如设备接口），确保插头的导向筋与对接端的定位槽对齐，轴向插入直至插头底部与对接端贴合（插入深度约 8-10mm）；
  2. 旋转锁定：顺时针旋转外层卡扣外壳（仅需旋转 90°，即 1/4 圈）—— 外壳通过导向槽带动主体的弹性卡爪向内收缩，卡爪末端的倒钩逐渐扣入对接端的环形卡槽内；
  3. 到位确认：当外壳旋转至限位台阶与主体限位块贴合时，会发出 “咔嗒” 声，同时手感出现明显阻力，说明锁定到位，此时卡爪倒钩与卡槽紧密咬合，轴向拉力≥15N（可承受轻微振动而不松动）。
某电视台演播室工作人员反馈，BNC 卡扣锁定无需工具，单人即可快速完成摄像机与切换台的连接，比螺纹锁定的连接器节省 80% 操作时间，尤其适合直播前的紧急布线。

2. 解锁过程：反向旋转即可脱离（同样无需工具）

  1. 握持发力：用手指握住外层卡扣外壳的防滑纹路，确保发力稳定；
  2. 反向旋转：逆时针旋转外壳（90°），外壳通过导向槽推动弹性卡爪向外张开，卡爪倒钩逐渐脱离对接端的卡槽，弹性形变恢复；
  3. 轴向拔出：当外壳旋转至初始位置（导向槽与导向筋回到原位），直接轴向拔出插头，完成解锁，整个过程仅需 1 秒。
需要注意：解锁时不可强行拉扯线缆，需先旋转外壳使卡爪脱离，否则会导致卡爪变形或倒钩断裂，影响后续锁定可靠性。

三、性能优势：卡扣锁定机制为何适配高频信号传输场景？

相比螺纹锁定、直插式锁定等其他结构，BNC 的卡扣锁定机制在 “高频信号传输、频繁操作、复杂环境” 中优势显著，核心体现在三点：

1. 低接触电阻 + 高同轴度：保障高频信号无失真

  • 接触压力稳定：弹性卡爪的倒钩式设计能提供持续且均匀的接触压力（≥5N），避免因接触松动导致接触电阻增大（接触电阻≤5mΩ），尤其适合高频信号（如 12GHz 4K-SDI 信号）传输，减少信号衰减；
  • 同轴度精准：导向筋与导向槽的配合使锁定后插头与对接端的同轴度误差≤0.03mm，远低于螺纹锁定的 0.05mm 误差，避免因同轴度差导致的信号反射（VSWR≤1.2），确保高频信号无反射、无失真。
实验室测试显示，用 BNC 卡扣连接器传输 12GHz 射频信号时，插入损耗≤0.5dB，VSWR≤1.2；而用同轴度差的螺纹连接器，插入损耗达 0.8dB，VSWR≥1.5，信号反射明显。

2. 抗振性强 + 防松脱：适配复杂环境

  • 机械咬合防松动：卡爪倒钩与对接端卡槽的机械咬合结构，能承受 10-2000Hz 的持续振动（如广电演播室的设备振动、工业测试台的机械振动），轴向位移≤0.1mm，不会出现 “半接触”；
  • 无需工具防误操作：相比螺纹锁定需扳手拧紧，卡扣锁定无需工具，避免因工具扭矩不当导致的锁定过松或过紧 —— 过松易松动，过紧易损坏接口，卡扣机制的 “限位台阶” 设计完美规避这一问题。
某汽车电子测试实验室用 BNC 卡扣连接器连接测试设备，在设备振动（1500Hz）环境下连续测试 24 小时，信号无中断；而用直插式连接器，仅测试 1 小时就因振动导致接触不良，测试中断。

3. 快速操作 + 长寿命：提升使用效率

  • 插拔效率高：锁定与解锁仅需旋转 90°，操作时间≤2 秒，比螺纹锁定（需旋转多圈，操作时间≥10 秒）效率提升 5 倍，尤其适合需频繁插拔的场景（如广电直播设备调试、通信测试设备切换）；
  • 插拔寿命长：弹性卡爪采用铍铜材质且镀金处理，插拔寿命≥500 次，远高于普通连接器的 200 次寿命，减少更换频率，降低使用成本。
某电视台统计，演播室的 BNC 卡扣连接器平均使用寿命达 3 年，而螺纹锁定连接器因频繁插拔导致螺纹磨损，平均 1 年就需更换，维护成本高。

四、避坑提醒：使用 BNC 卡扣锁定机制的三个常见错误

  1. 错误 1：未旋转到位就用力插拔

    后果：外壳未旋转 90° 至锁定位置，卡爪倒钩未完全扣入卡槽，此时强行插拔会导致卡爪倒钩变形、断裂，后续无法锁定；正确做法：锁定时必须旋转至听到 “咔嗒” 声，确认限位台阶贴合，解锁时也需旋转到位后再拔出，不可强行拉扯。

  2. 错误 2：忽视密封圈维护，油污灰尘堆积后果：密封圈长期接触油污、灰尘且未清洁，会导致密封失效，振动时灰尘进入接口，磨损卡爪和内导体，增加接触电阻；正确做法：每插拔 50 次或使用 3 个月后，用无水酒精擦拭密封圈和接口，去除油污灰尘，若密封圈老化（出现裂纹、变硬），需及时更换。

结语

BNC 连接器的卡扣锁定机制，是 “结构设计适配功能需求” 的典型案例 —— 通过 “外壳 – 卡爪 – 密封” 的联动设计，既实现了快速插拔的便捷性，又保障了高频信号传输的稳定性和抗振性，这也是其能在广电、通信、测试等领域长期应用的核心原因。
德索的 BNC 连接器卡扣机制，均经过 500 次插拔测试、2000Hz 振动测试和 IP67 防水测试，卡爪采用高弹性铍铜材质，确保锁定可靠、寿命长久。下次选择 BNC 连接器时，可重点关注卡扣机制的 “卡爪材质、导向精度、密封设计”，避开劣质产品，确保信号传输稳定。
✍ 德索精密工业射频连接器技术工程师 老吴
📌 专做 “锁定可靠” 的 BNC 连接器，只提供 “结构精准、性能稳定” 的专业级产品

BNC接头与Q9头区别：适用设备场景不同

/在： /通过：
广电机房或工业车间里，常有人把 BNC 接头和 Q9 头混着用，结果要么信号失真、要么接口不匹配 —— 很多人觉得 “长得像就能通用”，却忽略了两者的本质差异：BNC 是为专业射频信号传输设计的标准化接头，Q9 则是 BNC 的简化款，主打低成本、低频场景。在电视台演播室、工业测试、安防监控等不同场景中，选错接头会直接影响信号质量甚至设备安全。今天就从 “核心差异、场景适配、选型避坑” 三个维度，讲透 BNC 接头与 Q9 头的区别，帮你按设备需求选对产品。

一、先搞懂：BNC 接头与 Q9 头的三大核心差异

从设计标准到性能参数，BNC 与 Q9 头有着明确界限，绝非 “可互相替代” 的关系：

1. 设计标准：专业射频规范 vs 简化通用设计

  • BNC 接头：严格遵循 IEC 61169-8 国际射频连接器标准，结构精度极高 —— 内导体直径误差≤0.02mm，外导体同轴度≤0.03mm，阻抗匹配精度 ±2%（50Ω/75Ω 可选），确保高频信号传输稳定；外壳采用黄铜镀镍材质，卡口式锁定结构经过疲劳测试，插拔寿命≥500 次。
  • Q9 头：多遵循 “工业通用简化标准”，设计以 “低成本、易加工” 为核心 —— 内导体误差可达 ±0.05mm，同轴度无明确要求，阻抗偏差常超 ±5%；外壳多为普通黄铜或锌合金，卡口结构简单，插拔寿命仅 200-300 次，长期使用易出现锁定松动。
某电视台用 Q9 头替代 BNC 传输 3G-SDI 高清视频信号，因阻抗偏差大，画面出现雪花噪点；换回符合 IEC 标准的 BNC 后，信号恢复清晰，无任何失真。

2. 性能参数：高频低损耗 vs 低频够用

两者的性能差距在高频场景中尤为明显，关键参数对比一目了然：
性能指标 BNC 接头 Q9 头
工作频率范围 常规款 0-4GHz，高频款 0-12GHz 多为 0-1GHz，超高频易衰减
插入损耗 2GHz 下≤0.3dB 2GHz 下≥0.8dB
电压驻波比（VSWR） 1GHz 下≤1.2 1GHz 下≥1.5
屏蔽效能 ≥60dB（双层屏蔽） 30-40dB（单层屏蔽或无屏蔽）
比如工业测试中传输 2GHz 射频信号，BNC 接头的插入损耗仅 0.25dB，信号完整性达 95%；而 Q9 头的损耗达 0.9dB，信号完整性骤降至 82%，无法满足精准测试需求。

3. 接口兼容性：标准化通用 vs 隐性不匹配

虽然 BNC 与 Q9 头外观相似，可强行插合，但存在隐性兼容问题：
  • 机械兼容：Q9 头的卡口深度通常比 BNC 浅 1-2mm，插合后呈 “半锁定” 状态，轻微震动就可能松动，导致信号中断；
  • 电气兼容：BNC 头的内导体镀金层厚度≥1μm，接触电阻≤5mΩ；Q9 头多为镀镍或薄镀金（＜0.5μm），接触电阻常超 10mΩ，长期使用易氧化导致接触不良；
  • 阻抗兼容：演播室、通信设备多为 75Ω 或 50Ω 精准阻抗设计，Q9 头的阻抗偏差大，会引发信号反射，导致设备误触发或损坏。

二、场景适配：BNC 与 Q9 头的适用设备清单

不同场景对信号质量、稳定性的要求不同，两者的适配范围也有明确划分，不能混淆：

1. BNC 接头：专业高频、高要求场景首选

BNC 头的高精度、低损耗特性，适配对信号质量要求严苛的专业设备，核心场景包括：
  • 广电行业设备：电视台演播室的摄像机、切换台、监视器、SDI 编码器，需传输 3G/12G-SDI 高清视频信号（频率 0.5-12GHz），BNC 头的低损耗、75Ω 精准阻抗能保障画面无拖影、无雪花；
  • 通信测试设备：信号发生器、频谱分析仪、网络分析仪等，需传输 0-6GHz 射频测试信号，BNC 头的低 VSWR（≤1.2）能减少测量误差，确保测试数据准确；
  • 高端安防设备：4K 高清球机、激光夜视摄像机，需长距离传输高清视频信号（100-300 米），BNC 头的高屏蔽效能（≥60dB）能隔绝电磁干扰，避免画面噪点。
某广电公司用 BNC 头连接 4K 演播室设备，连续直播 8 小时，信号无中断，画面清晰度达 3840×2160 分辨率；若换成 Q9 头，直播中多次出现信号卡顿，画面分辨率降至 1080P。

2. Q9 头：低成本、低频、非专业场景适配

Q9 头的优势是 “价格低、安装简单”，适配对信号要求不高的低频设备，核心场景包括：
  • 普通安防监控：模拟摄像机、DVR 录像机，传输 PAL/NTSC 制式模拟视频信号（频率≤100MHz），Q9 头的性能足以满足需求，且能降低项目成本；
  • 民用电子设备：业余无线电对讲机、简易信号测试仪，传输低频信号（≤500MHz），对损耗、阻抗要求低，Q9 头的性价比更高；
  • 临时布线场景：设备调试、临时监测等短期使用场景，无需长期稳定传输，Q9 头的低成本特性更适配。
某小区安防项目用 Q9 头连接 100 台模拟摄像机，传输距离 50 米内，画面无明显失真，项目成本比用 BNC 头降低 30%；若换成 BNC 头，虽性能更好，但属于 “过度配置”，造成资源浪费。

三、选型避坑：三个常见错误及正确做法

很多人因 “认知偏差” 选错接头，导致设备故障或信号问题，以下三个误区必须避开：

1. 误区 1：高频设备用 Q9 头 “省钱”

  • 后果：4K 摄像机、高频信号发生器等设备，若用 Q9 头传输＞1GHz 的信号，会因插入损耗大、阻抗不匹配，导致信号衰减严重（如 2GHz 信号衰减超 1dB），设备无法正常工作；某实验室用 Q9 头连接 3GHz 频谱仪，测量误差达 ±5%，远超标准要求的 ±0.5%；
  • 正确做法：传输频率＞1GHz、信号精度要求高的设备（如广电设备、专业测试仪），必选 BNC 头，优先选高频款（0-12GHz），如德索 DS-BNC-752（75Ω，适配高清视频）。

2. 误区 2：BNC 设备用 Q9 头 “凑合用”

  • 后果：BNC 标准设备（如切换台、监视器）的接口按 IEC 标准设计，Q9 头的卡口深度、内导体尺寸不匹配，强行插合会划伤设备接口，甚至导致内导体弯曲；某电视台曾因用 Q9 头插 BNC 接口，损坏 2 台价值万元的监视器接口，维修成本超 5000 元；
  • 正确做法：设备接口标注 “BNC” 或遵循 IEC 61169-8 标准时，必须用 BNC 头，不可用 Q9 头替代，避免设备损坏。

3. 误区 3：忽视阻抗匹配，混用 50Ω 与 75Ω 接头

  • 后果：广电视频设备多为 75Ω 阻抗，通信测试设备多为 50Ω 阻抗，若 BNC 或 Q9 头的阻抗与设备不匹配，会引发信号反射，导致画面雪花、测试数据失真；某安防项目用 50Ω Q9 头接 75Ω 模拟摄像机，画面信噪比下降 10dB，夜间画面满是噪点；
  • 正确做法：先确认设备阻抗（通常标注在接口处），视频设备选 75Ω 接头，射频测试设备选 50Ω 接头，BNC 和 Q9 头均需严格匹配阻抗。结语

结语：

BNC 接头与 Q9 头的区别，本质是 “专业需求” 与 “低成本需求” 的划分：高频、高精度、长期稳定传输的场景，选 BNC 头；低频、非专业、低成本的场景，选 Q9 头。混淆使用不仅会影响信号质量，还可能损坏设备，造成不必要的损失。
 德索的 BNC 头均符合 IEC 61169-8 标准，经过高频信号传输测试；Q9 头也通过基础性能验证，适配低频场景。下次选型前，先确认设备的 “工作频率、阻抗、精度要求”，或咨询技术顾问，就能精准选对接头，避免踩坑。
 ✍ 德索精密工业射频连接器技术工程师 老吴
 📌 专做 “场景精准适配” 的 BNC 与 Q9 头，只提供 “性能匹配、稳定可靠” 的产品

射频同轴连接器BNC：通信基站射频信号传输应用

/在： /通过：
通信基站调试时，常遇到这样的问题：用普通连接器传输射频信号，基站接收灵敏度骤降，换成 BNC 连接器后信号稳定性显著提升 —— 很多人忽视了 BNC 连接器的射频特性优势，它凭借低损耗、高屏蔽、抗振动的设计，成为基站射频信号传输的关键部件。在基站的信号收发、测试校准、设备互联场景中，BNC 连接器直接影响信号传输质量，绝非 “通用连接器” 可替代。今天就从 “基站应用场景、核心适配优势、选型与安装要点” 三个维度，讲透 BNC 连接器在通信基站射频传输中的应用关键，帮你避开信号损耗、干扰等问题。



一、先搞懂：BNC 连接器在基站的三大核心应用场景

通信基站的射频信号传输链路中，BNC 连接器主要用于 “信号收发端互联、测试校准、设备内部连接”，每个场景都有明确功能定位：

1. 基站天馈系统：信号收发端的 “桥梁”

天馈系统是基站与外界通信的核心，BNC 连接器用于低功率射频信号的互联，比如：
  • 基站室内分布系统中，将微基站的射频输出信号（如 2.6GHz LTE 信号）连接到功分器、耦合器，再分送至各室内天线；
  • 小型宏基站的射频模块与低功率天线之间的连接，传输功率≤50W 的射频信号，确保信号覆盖稳定。
这类场景中，BNC 连接器需长期承受室外或机房环境的温度变化（-40℃~85℃），其耐温、防水设计（多为 IP67 等级）能避免信号因环境因素中断 —— 某运营商在南方多雨地区的基站，用普通连接器时因进水导致信号中断率达 3%，换成防水型 BNC 后中断率降至 0.1%。

2. 基站测试校准：信号测量的 “精准接口”

基站部署或维护时，需用测试仪器（如频谱分析仪、信号发生器）校准射频参数，BNC 连接器是测试仪器与基站的标准接口，主要用于：
  • 测量基站射频模块的输出功率、频率误差、杂散辐射，确保参数符合运营商规范；
  • 调试天馈系统的驻波比（VSWR），通过 BNC 连接器连接驻波仪，检测信号反射情况，避免反射过大导致设备损坏。
测试场景对信号精度要求极高，BNC 连接器的低反射特性（电压驻波比≤1.2）能减少测量误差 —— 某第三方检测机构用 BNC 连接器校准基站时，测量误差仅 ±0.5%，远低于普通连接器的 ±3%，确保测试数据准确。

3. 基站设备内部：模块间的 “信号纽带”

基站机房内的核心设备（如 BBU 基带单元、RRU 射频拉远单元）内部，BNC 连接器用于低功率射频信号的短距离传输，比如：
  • BBU 的时钟模块与射频模块之间的同步信号传输，确保基站各模块时钟一致；
  • RRU 内部的信号滤波单元与放大单元之间的连接，传输经过预处理的射频信号，减少模块间干扰。
设备内部空间紧凑，BNC 连接器的小型化设计（直径约 12mm）能适配密集安装，同时其金属外壳的屏蔽效能（≥60dB）能隔绝机房内其他设备的电磁干扰 —— 某设备厂商在 RRU 内部用 BNC 连接后，模块间信号干扰降低 20dB，设备运行稳定性显著提升。

二、核心优势：为什么基站射频传输优先选 BNC 连接器？

对比普通射频连接器，BNC 在基站场景的优势集中在 “信号完整性、环境适应性、安装便利性” 三点，直接匹配基站的严苛需求：

1. 低损耗 + 低反射：保障射频信号 “无失真传输”

基站射频信号（多为 0.8GHz~6GHz）对传输损耗和反射极为敏感，BNC 连接器的设计精准适配：
  • 低插入损耗：采用优质黄铜内导体（镀金层厚度≥1μm）和聚四氟乙烯（PTFE）绝缘介质，在 2GHz 频率下插入损耗≤0.3dB，远低于普通连接器的 0.8dB，避免信号在传输中过度衰减；
  • 低电压驻波比（VSWR）：内导体与外导体的同轴度误差≤0.02mm，接口匹配精度高，VSWR≤1.2（1GHz 以下），减少信号反射 —— 某 5G 基站用 BNC 传输 3.5GHz 信号时，反射功率占比≤1%，远低于普通连接器的 5%，确保信号有效传输。

2. 高屏蔽 + 抗振动：适配基站复杂运行环境

基站环境存在电磁干扰多、振动频繁（如机房空调振动、室外风振）等问题，BNC 的结构设计能应对这些挑战：
  • 高屏蔽效能：采用双层金属外壳（内层黄铜 + 外层镀镍），屏蔽效能≥60dB，能隔绝机房内变频器、服务器的电磁干扰，以及室外的射频杂波，避免信号被干扰失真；
  • 抗振动性能：卡口式连接结构（插入后旋转 1/4 圈锁定）能承受 10Hz~2000Hz 的振动，连接拉力≥15N，不会因振动导致接口松动 —— 某高铁沿线的基站，用 BNC 连接后，因振动导致的信号中断每月仅 0.2 次，远低于普通连接器的 2 次。

3. 标准化 + 高兼容：降低基站部署与维护成本

BNC 连接器遵循 IEC 61169-8 国际标准，在基站场景中具备强兼容性：
  • 接口标准化：不同厂商的 BNC 连接器（如德索、安费诺）可互相通用，无需担心设备接口不匹配，降低基站部署时的选型难度；
  • 插拔寿命长：内导体镀金层耐磨，插拔寿命达 500 次以上，基站维护时反复插拔也不易损坏，减少更换成本 —— 某运营商统计，用 BNC 连接器的基站，年均连接器更换成本比用普通连接器低 40%。

三、应用要点：基站场景下 BNC 连接器的选型与安装规范

要让 BNC 连接器发挥最佳性能，需按 “场景需求选型、规范安装”，避免因选型错误或安装不当导致问题：

1. 选型：按 “传输频率、功率、环境” 精准匹配

基站不同场景对 BNC 的要求不同，需重点关注三个参数：
  • 传输频率：
    • 2G/3G 基站（频率 0.8~2.1GHz）：选常规 BNC（工作频率 0~4GHz），如德索 DS-BNC-501；
    • 4G/5G 基站（频率 2.6~6GHz）：选高频 BNC（工作频率 0~12GHz），如德索 DS-BNC-502，避免高频下损耗骤增；
  • 额定功率：
    • 低功率场景（如测试校准、设备内部连接，功率≤10W）：选普通功率 BNC（额定功率 50W@2GHz）；
    • 中功率场景（如天馈系统，功率 10~50W）：选高功率 BNC（额定功率 100W@2GHz），内导体截面积需≥1.5mm²；
  • 环境适应性：
    • 室外场景（如天馈系统）：选防水型 BNC（IP67/IP68），外壳带密封圈，避免雨水、粉尘进入；
    • 高温场景（如机房机柜内）：选耐高温 BNC（耐温 – 40℃~125℃），绝缘介质用耐高温 PTFE，避免高温下绝缘失效。

2. 安装：按 “规范操作” 避免信号隐患

基站安装 BNC 连接器时，需注意三个关键步骤：
  • 清洁接口：安装前用酒精棉擦拭 BNC 的内导体和外导体接口，去除油污、氧化层，避免接触不良导致信号损耗 —— 某基站维护时发现，接口氧化导致插入损耗增加 0.5dB，清洁后恢复正常；
  • 正确锁定：插入后顺时针旋转 1/4 圈，听到 “咔嗒” 声说明锁定到位，避免半锁定状态（接口未完全贴合），否则会因振动导致松动；
  • 防水处理：室外安装防水型 BNC 时，需在接口处缠绕防水胶带（如 3M Scotch 2220），覆盖接口与线缆连接处，增强防水效果，避免雨水从线缆缝隙渗入。

3. 维护：定期检查避免性能衰减

基站日常维护中，需对 BNC 连接器做两项检查：
  • 外观检查：查看外壳是否破损、密封圈是否老化，若密封圈变硬或开裂，需及时更换，避免防水失效；
  • 性能测试：用驻波仪检测接口的 VSWR，若 VSWR＞1.5，说明接口接触不良或损坏，需拆解清洁或更换连接器 —— 某基站维护时发现，VSWR 达 1.8，拆解后发现内导体有氧化层，清洁后 VSWR 恢复至 1.1。

四、避坑提醒：基站应用中常见的三个错误，一定要避开

  1. 错误 1：高频基站用常规 BNC（0~4GHz）

     后果：5G 基站频率多为 3.5~6GHz，常规 BNC 在 6GHz 下损耗达 0.8dB，信号衰减严重，影响覆盖范围；
     正确：5G 基站选高频 BNC（0~12GHz），如德索 DS-BNC-502，6GHz 下损耗≤0.5dB，满足高频传输需求。
  2. 错误 2：室外场景用非防水 BNC

     后果：雨水渗入接口会导致短路，甚至烧毁基站射频模块，某运营商曾因该问题损失 10 余台 RRU；
     正确：室外天馈系统、户外微基站必选 IP67 及以上防水 BNC，安装后做防水测试（如淋水测试）。
  3. 错误 3：维护时暴力插拔 BNC

     后果：卡口结构易损坏，导致接口无法锁定，连接松动后信号中断；
     正确：插拔时轻推旋转，避免强行拉扯，损坏后需整体更换连接器，不可勉强使用。

结语：

在通信基站的射频信号传输中，BNC 连接器不是 “可选部件”，而是保障信号质量、设备稳定的 “关键一环”。它的低损耗、高屏蔽、抗环境干扰特性，精准匹配基站的严苛需求，尤其是在 5G 基站高频化、小型化的趋势下，BNC 的优势更突出。
 德索针对基站场景设计的 BNC 连接器，均通过 3000 小时耐温、500 次插拔、IP67 防水测试，能适配不同频段、功率的传输需求。下次基站部署或维护时，按 “场景选参数、规范做安装、定期查性能” 的原则用 BNC，就能避开信号隐患，让基站稳定运行。
 ✍ 德索精密工业射频连接器技术工程师 老吴
 📌 专做 “基站射频适配” 的 BNC 连接器，只提供 “低损耗、高可靠” 的通信级产品
