德索BNC-KFB3GA 不锈钢BNC母头4孔法兰射频连接器 面板固定匹配141线缆DC-6G源头工厂
一、产品概述

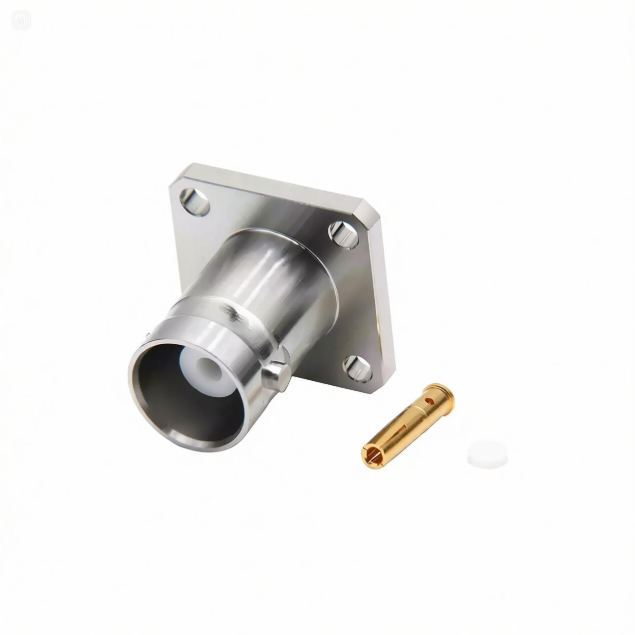

本产品为德索（DOSIN）针对户外面板固定安装与高耐腐蚀性场景推出的 BNC型不锈钢母头4孔法兰射频连接器，官方标准型号：BNC-KFB3GA。该产品专为 KTR141、RG402、RM141 及 SS402 等141规格半刚/半柔线缆的精密端接与面板安装而设计，是通信基站、室外天馈系统、军工电子及海洋工程中需要高可靠性面板固定与抗腐蚀能力的关键互连组件。
该连接器采用 BNC母头（内孔） 接口形态，通过标准双销钉 卡口式快锁结构 实现与BNC公头插拔件的快速插拔与可靠连接——只需旋转四分之一圈即可完成锁紧或分离，插拔手感顺滑且锁定牢固，大幅提升了高频测试与设备安装的效率。其 4孔法兰盘 配合安装孔实现与机壳面板的 四点牢固固定——相较于传统两孔法兰，4孔设计在振动、冲击等恶劣工况下具有 更高的抗松动性与对位精度，尤其适用于大尺寸线缆连接或频繁插拔场景。尾部采用 压接式（Crimp） 端接工艺，适配141规格半刚线缆的外导体铜管结构，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与相位稳定性。产品总长 19.4mm，安装螺纹长度 15.8mm，法兰尺寸 16mm × 16mm，结构紧凑。
区别于传统黄铜镀层产品，本连接器 外导体采用不锈钢材质并经过钝化处理，具备远超普通产品的抗腐蚀与耐盐雾能力。内导体采用 铍铜镀金，确保高弹性、耐疲劳与超低接触电阻。频率覆盖 DC ~ 6GHz，是各类户外面板级半刚线缆互连与高耐腐蚀性应用的理想选择。
| 项目 | 规格详情 |
|---|---|
| 产品型号 | BNC-KFB3GA |
| 接口形态 | BNC母头（内孔），卡口式快锁 |
| 适用电缆 | KTR141 / RG402 / RM141 / SS402（141规格半刚/半柔同轴电缆） |
| 端接方式 | 压接式（Crimp） |
| 安装方式 | 4孔法兰盘面板固定 |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 6GHz（覆盖Wi-Fi 6/6E、5G Sub-6GHz、测试测量等主流高频段） |
| 电压驻波比（VSWR） | ≤ 1.25（全频段内回波损耗控制优良） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 内导体接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC母头（内孔），标准双销钉卡口式快锁结构 |
| 适用电缆 | KTR141 / RG402 / RM141 / SS402（141规格半刚/半柔同轴电缆） |
| 端接方式 | 压接式（Crimp） ，适配半刚线缆外导体铜管 |
| 安装方式 | 4孔法兰盘面板固定，配合安装孔锁紧，固定稳固可靠 |
| 安装螺纹长度 | 15.8mm |
| 整体总长 | 19.4mm |
| 法兰尺寸 | 16mm × 16mm |

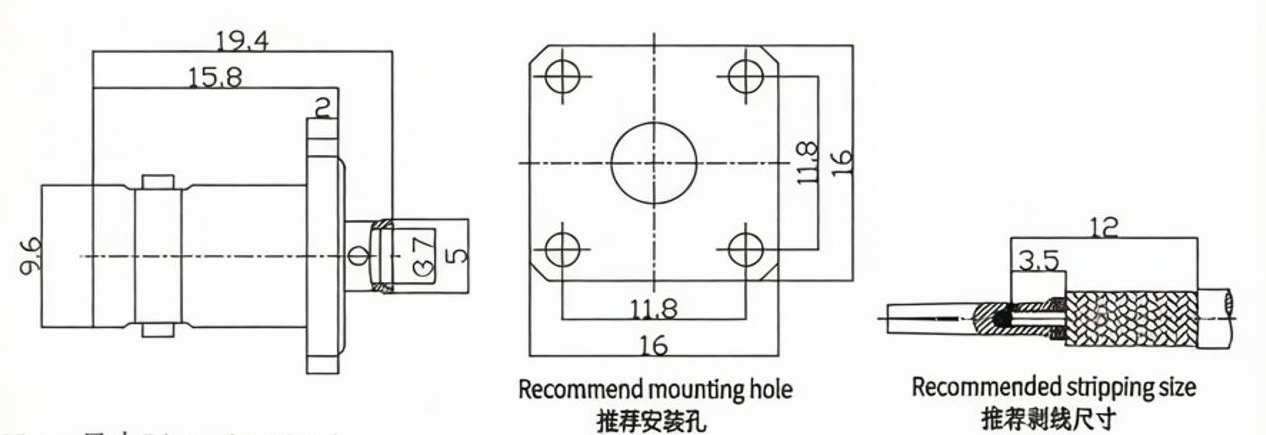

| 推荐安装孔 | 严格按照图示孔径尺寸开孔，确保安装同轴度 |
| 推荐剥线尺寸 | 严格按照图示剥线尺寸作业，确保压接可靠性 |
| 内导体材质 | 铍铜，表面镀金工艺（高弹性、耐疲劳、耐磨损） |
| 外导体材质 | 不锈钢，钝化处理（优异的抗腐蚀与抗氧化能力） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与防腐（ENVIRONMENTAL & CORROSION RESISTANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外极端环境） |
| 防腐性能 | 不锈钢外壳+钝化处理，盐雾环境下长期使用不锈蚀、不发黑 |
| 绿色合规标准 | 100% 符合 RoHS 国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款BNC-KFB3GA不锈钢4孔法兰母座凭借其 不锈钢防腐外壳、4孔法兰超强固定、6GHz宽频段覆盖、压接牢固 的优异特性，被广泛应用于以下对安装牢固度与抗腐蚀能力要求严苛的场景：
-
通信基站与户外机柜：在4G/5G宏基站、微基站、直放站的户外机柜面板上，作为射频信号输入/输出端口。4孔法兰提供卓越的抗振固定能力，不锈钢外壳有效抵抗盐雾与化学腐蚀，保障设备在沿海、工业区等恶劣环境中的长期可靠运行。
-
军工与航空航天：在机载、舰载及地面车载电子设备中，不锈钢外壳配合宽温域工作范围（-45℃~+125℃）与钝化处理，提供长期稳定可靠的射频连接，满足严苛的环境适应性要求。半刚线缆配合压接式连接器可提供优异的相位稳定性。
-
雷达与电子战系统：在相控阵雷达T/R组件、电子对抗设备的半刚线缆互连中，不锈钢外壳具有优异的抗振动、抗腐蚀能力，满足MIL-STD-202等军标环境测试要求。
-
海洋工程与石油化工：在海上平台、沿海基站、化工厂等强腐蚀环境下的通信设备中，不锈钢材质有效抵抗盐雾与化学腐蚀，大幅延长设备使用寿命。
-
工业与医疗设备：在工业控制机柜、户外医疗设备等对防潮防腐蚀有要求的应用中，提供长期稳定可靠的射频连接。
四、德索连接器（DOSIN）不锈钢4孔法兰系列品控实力
BNC系列连接器与KTR141/RG402等半刚性同轴电缆的压接配合，对剥线尺寸精度与压接模具精度有着远高于普通柔性电缆的要求。141线缆的外导体为铜管结构，压接高度偏差过大或压接不充分，将导致接触电阻增大、屏蔽效能下降与相位一致性破坏。尤其在6GHz频段，微小的压接缺陷即可造成可测的性能劣化。
此外，4孔法兰结构对四个安装孔的相对位置精度以及法兰定位面的垂直度要求极高——任何偏差都可能导致面板安装后连接器倾斜、中心针与对接插头对心不准。与传统黄铜镀层连接器不同，本产品采用 不锈钢外壳+钝化处理 工艺。在盐雾、潮湿等恶劣环境下，不锈钢材质具有远超黄铜的抗腐蚀能力，但不锈钢材质硬度更高、切削更难，对加工精度提出了更大挑战。
德索连接器（DOSIN）成立于2005年，专注于射频同轴连接器和射频线材的研发与制造。依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对BNC-KFB3GA型号全线采用高精度数控车削与不锈钢专用加工工艺。我们对法兰定位面与壳体中心轴的垂直度、4孔法兰的孔位精度实施严格的 三次元检测管控，确保每一枚连接器的法兰安装面与中心轴垂直度偏差控制在微米级范围内，面板安装后连接器与对接插头始终保持精准对心。同时，对压接部位的尺寸一致性实施批次全检，确保大批量采购时每一枚连接器的压接性能高度一致。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至6GHz全频段内的平滑过渡与低损耗传输。
作为全面通过 ISO9001 国际质量管理体系认证的源头实力大厂，德索出厂的每一枚连接器均 100% 满足RoHS、UL、REACH等国际环保与安全标准。产品采用 高纯度铍铜与不锈钢棒料 及优质镀金与钝化工艺，内导体采用 铍铜镀金，确保高弹性与耐磨损；外导体采用 不锈钢钝化，具备优异的抗腐蚀与抗氧化能力。德索坚持厂家直供模式，全面协助通信集成商、军工院所、RF实验室及设备线束加工厂消除高频信号衰减，实现大批量、高一致性、快速批发的厂家高效交付。
五、技术交流与工程选型快问
在半刚线缆压接连接器的户外面板安装中，4孔法兰对面板开孔加工精度的要求远高于两孔法兰——任何孔径偏差或位置偏移都可能导致安装后连接器受力不均、壳体变形，进而影响插拔对心精度与高频性能。此外，不锈钢材质硬度远高于黄铜，安装扭矩控制不当容易损伤螺纹或造成法兰面变形。压接模具选型不当或剥线尺寸偏差可能导致内导体缩针、外导体铜管变形，引发相位漂移与信号衰减增大。德索（DOSIN）通过提供 精确的推荐安装孔尺寸图、推荐剥线尺寸图 与 压接工艺规范指导书（含压接模具选型与压接高度参数），正是为了解决“4孔安装对位不准导致壳体变形、不锈钢加工精度难保证、半刚线缆压接后相位不稳”这一户外面板安装与半刚线束加工领域的普遍痛点。
如需获取本系列BNC连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测6GHz驻波曲线报告、压接工艺与面板安装规范指导书，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
