一、产品概述
本系列产品为德索（DOSIN）针对中大线径同轴电缆终端连接场景推出的 BNC型公头射频连接器，包含 BNC-J-9 与 BNC-J-12 两款标准工业型号。该系列产品专为 SYV50-9、50-12 等粗径同轴线缆的精密端接而设计，是通信基站、广播电视发射、大型天线馈线系统及工业电子中需要承载大功率信号与低损耗传输的关键互连组件。
两款产品均采用 BNC公头（阳针） 接口形态，通过标准双销钉 卡口式快锁结构 实现与BNC母座的快速插拔与可靠连接——只需旋转四分之一圈即可完成锁紧或分离，插拔手感顺滑且锁定牢固，特别适合需要频繁插拔或快速组装的测试与工程环境。尾部采用 装接式（Assembly） 端接工艺，适配50-9/50-12规格粗径线缆的外导体结构，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与信号稳定性。产品壳体配有 SW17.5 / SW18 扳手平台，方便安装与拆卸时的受力操作。内导体采用 黄铜镀金，外导体采用 黄铜镀镍，全系列严格遵循 MIL-C-39012 接口标准，频率覆盖 DC ~ 4GHz，是粗径馈线终端连接与大功率信号传输的理想选择。
| 产品型号 | 特征描述 | 适用电缆 | 扳手平台 |
|---|---|---|---|
| BNC-J-9 | BNC公头装接式，适配50-9线缆 | SYV50-9 / 50-9DFB | SW17.5 / SW18 |
| BNC-J-12 | BNC公头装接式，适配50-12线缆 | SYV50-12 / 50-12DFB | SW17.5 / SW18 |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，适用于该系列全部两款型号，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 4GHz（覆盖4G通信、广播电视、测试测量等主流频段） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 中心接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外部接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC公头（阳针），标准双销钉卡口式快锁结构 |
| 适用电缆 | SYV50-9 / 50-9DFB（BNC-J-9）；SYV50-12 / 50-12DFB（BNC-J-12） |
| 端接方式 | 装接式（Assembly） ，适配粗径线缆外导体 |
| 结构样式 | 直型一体化同轴结构 |

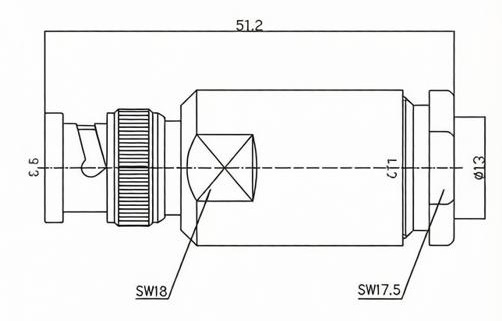

| 扳手平台 | SW17.5 / SW18，方便安装与拆卸 |
| 内导体材质 | 黄铜，表面镀金工艺（高导电率、抗氧化） |
| 外导体材质 | 黄铜，表面镀镍工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
| 执行标准 | MIL-C-39012 接口标准 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃ |
| 绿色合规标准 | 100% 符合 RoHS 国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该系列BNC装接式公头连接器凭借其 适配粗径线缆、装接牢固可靠、接触电阻极低 的优异特性，被广泛应用于以下对信号完整性与功率容量要求严苛的场景：
-
通信基站与室内分布系统（DAS） ：在4G/5G宏基站、室分系统的主馈线链路中，用于SYV50-9/50-12等粗径馈线的终端连接。装接式结构确保大功率信号的低损耗、高保真传输。
-
广播电视发射设备：在广电发射机、微波传输设备中，适配50-9/50-12等常用粗径电缆，满足大功率信号的长距离低损耗传输需求。
-
大型天线馈线系统：在短波/超短波通信天线、业余无线电（HAM）基站的天线馈线链路中，BNC公头接口提供标准化的天线端口连接方案。卡口式两点锁紧机构确保震动环境下连接不松动。
-
工业与电力通信：在工业控制机柜、电力载波通信终端等设备中，作为设备内部高频互连组件，承受长期使用中的振动与插拔考验。
四、德索连接器（DOSIN）粗径线缆装接系列品控实力
BNC系列连接器与SYV50-9/50-12等粗径同轴电缆的装接配合，对剥线尺寸精度与装接操作规范有着严格的要求。粗径线缆的外导体编织层线径粗、密度高，自重较大——装接时若剥线尺寸偏差或编织层处理不当，可能导致接触电阻增大、屏蔽效能下降；若装接不到位，在大线缆重力拉扯下可能出现屏蔽层松脱，引发信号泄漏与驻波恶化。尤其在4GHz频段，微小的装接缺陷即可造成可测的性能劣化。
德索连接器（DOSIN）成立于2005年，专注研发、生产和销售BNC接头、SMA接头等各种射频连接器、线材及电缆组件。依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对BNC-J-9与BNC-J-12型号全线采用高精度数控车削一体化加工工艺，严格遵循 MIL-C-39012 接口标准。我们对内导体同轴度与绝缘介质定位精度实施严格管控，确保装接后连接器与线缆始终保持精准对心。中心针采用 磷青铜加厚镀金，耐磨损且导电率极高，支持 500次 以上无损插拔；壳体采用高纯度黄铜镀镍，具备极佳的抗盐雾腐蚀能力。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部的平滑过渡与低损耗传输。
作为全面通过 ISO9001 质量管理体系认证的源头实力大厂，德索坚持采用 高纯度黄铜棒料 及优质电镀工艺。产品广泛应用于通信、安防监控、汽车、医疗、航空、军工等多个领域。产品 100% 满足RoHS环保要求，是各大通信设备商、广播电视集成商及系统集成商大批量采购的可靠源头货源。
五、技术交流与工程选型快问
在粗径线缆的装接加工中，剥线尺寸偏差或装接操作不规范，常导致内导体装接后缩针或外导体编织层处理不充分，引发信号衰减增大与接触不良。SYV50-9与SYV50-12线径较粗、自重较大，对连接器与线缆结合处的抗拉强度提出了更高要求——装接不到位可能在长期使用中出现松脱，直接影响系统可靠性。德索（DOSIN）通过提供 精确的装接操作规范 与 严格的出厂同轴度检测，正是为了解决“装接不良导致信号不稳、粗径线缆加工难度大、批次一致性差”这一线缆组件加工场景的普遍痛点。
如需获取本系列BNC连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测驻波曲线报告、装接操作工艺规范指导书，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
