德索BNC-C-KF-3母座法兰面板安装适用RG142/RG223/SYV50-3线缆DC-4G厂商
一、产品概述

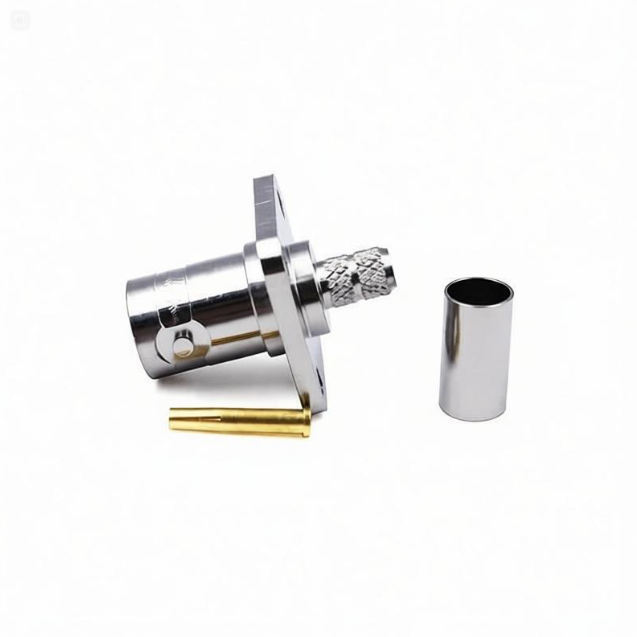

本产品为德索（DOSIN）针对机壳面板固定安装与中径同轴电缆端接场景推出的 BNC型母头法兰盘面板安装射频连接器，官方标准型号：BNC-C-KF-3。该产品专为 RG142、RG223 及 SYV50-3 等50-3规格同轴电缆的精密端接而设计，是通信设备、测试仪器、安防监控及工业电子中需要面板级稳固安装与可靠互连的关键组件。
该连接器采用 BNC母头（内孔） 接口形态，通过标准双销钉 卡口式快锁结构 实现与BNC公头插拔件的快速插拔与可靠连接——只需旋转四分之一圈即可完成锁紧或分离，插拔手感顺滑且锁定牢固，特别适合需要频繁插拔或快速组装的测试与工程环境。其 法兰盘面板固定 安装方式，配合标准安装孔位，实现与机壳面板的牢固固定，有效防止因频繁插拔或线缆拉扯导致的连接器松动。尾部采用 压接式（Crimp） 端接工艺，适配50-3规格线缆的外导体编织层结构，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与信号稳定性。产品总长 24.6mm，安装螺纹长度 17.5mm，法兰尺寸 18.5mm × 12.7mm，结构紧凑。内导体采用 磷铜镀金，外导体采用 黄铜镀镍，频率覆盖 DC ~ 4GHz，是大批量线束加工与面板安装应用的理想选择。
| 项目 | 规格详情 |
|---|---|
| 产品型号 | BNC-C-KF-3 |
| 接口形态 | BNC母头（内孔），卡口式快锁 |
| 适用电缆 | RG142 / RG223 / SYV50-3 |
| 端接方式 | 压接式（Crimp） |
| 安装方式 | 法兰盘面板固定 |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 4GHz（覆盖4G通信、广播电视、测试测量等主流频段） |
| 电压驻波比（VSWR） | ≤ 1.25（全频段内回波损耗控制优良） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 内导体接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC母头（内孔），标准双销钉卡口式快锁结构 |
| 适用电缆 | RG142 / RG223 / SYV50-3（50-3规格同轴电缆） |
| 端接方式 | 压接式（Crimp） ，适配线缆外导体编织层 |
| 安装方式 | 法兰盘面板固定，配合安装孔锁紧 |

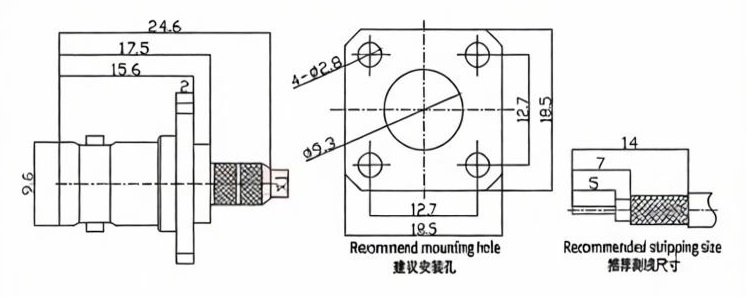

| 安装螺纹长度 | 17.5mm |
| 整体总长 | 24.6mm |
| 法兰尺寸 | 18.5mm × 12.7mm |
| 推荐安装孔 | 严格按照图示孔径尺寸开孔，确保安装同轴度 |
| 推荐剥线尺寸 | 严格按照图示剥线尺寸作业，确保压接可靠性 |
| 内导体材质 | 磷铜，表面镀金工艺（高弹性、耐磨损） |
| 外导体材质 | 黄铜，表面镀镍工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS 国际环保指令 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款BNC-C-KF-3法兰盘母座凭借其 法兰固定可靠、压接高效适合批量加工、适配50-3线缆 的优异特性，被广泛应用于以下场景：
-
通信基站与室内分布系统（DAS） ：在4G/5G宏基站、室分系统的馈线链路与面板接口中，用于RG142/SYV50-3等馈线的终端连接与面板固定。法兰盘设计确保连接器在面板上固定牢固，避免因频繁插拔导致松动。
-
测试仪器与测量设备：在频谱分析仪、信号发生器、网络分析仪等测试设备的面板接口中，法兰固定提供长期可靠的连接，压接式结构配合自动化压接设备可大幅提升线束加工效率。
-
安防监控与广播电视：在视频矩阵切换器、SDI传输设备、广播电视发射机等需要BNC接口的设备中，法兰式安装提供稳定的信号通路与机械固定。
-
工业与医疗设备：在工业控制机柜、医疗成像设备等对可靠性要求较高的应用中，法兰固定配合BNC卡口快锁结构，满足频繁插拔与长期稳定运行的双重需求。
四、德索连接器（DOSIN）法兰压接系列品控实力
BNC系列连接器与RG142/SYV50-3等50-3规格同轴电缆的压接配合，对剥线尺寸精度与压接模具精度有着严格的要求。50-3线缆的外导体为编织铜网结构——不同线缆的编织层密度及线径各有差异，压接高度偏差过大或外导体翻边不均匀，均可能导致接触电阻增大、屏蔽效能下降，进而引发信号泄漏与驻波恶化。尤其在4GHz频段，微小的压接缺陷即可造成可测的性能劣化。
此外，法兰盘面板固定对法兰定位面的垂直度与安装孔位精度有着严格要求——任何定位偏差都可能导致面板安装后连接器倾斜、中心针与对接插头对心不准，加速磨损并引发驻波恶化。
德索连接器（DOSIN）成立于2005年，专业从事通讯行业连接器与线束的研发与制造。依托 超过20000平米 的精密制造车间与 超过20年 的行业经验，针对BNC-C-KF-3型号全线采用高精度数控车削一体化加工工艺。我们对内导体同轴度、压接端口内孔尺寸、压接部位尺寸一致性及法兰定位面垂直度实施严格的 多维度检测管控，确保连接器与线缆压接后始终保持精准对心，面板安装后连接器与对接插头始终保持精准对位。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至4GHz全频段内的平滑过渡与低损耗传输。
作为全面通过 ISO9001 国际质量管理体系认证的源头实力大厂，德索出厂的每一枚连接器均 100% 满足RoHS、UL、REACH等国际环保与安全标准。产品采用 高纯度铜材 与优质电镀工艺，内导体采用 磷铜镀金，确保高弹性与耐磨损；外导体采用 黄铜镀镍，具备优异的抗腐蚀与抗氧化能力。同时，我们对压接部位的尺寸一致性实施批次全检，确保大批量采购时每一枚连接器的压接性能高度一致。德索坚持厂家直供模式，全面协助通信集成商、RF实验室及设备线束加工厂消除高频信号衰减，实现大批量、高一致性、快速批发的厂家高效交付。
五、技术交流与工程选型快问
在法兰盘面板连接器的安装与线缆压接加工中，法兰安装孔位偏差或压接模具选型不当，常导致连接器安装倾斜或内导体缩针，进而影响插拔对心精度与高频性能稳定性。RG142、RG223与SYV50-3虽然同为50-3规格，但其绝缘层材质与编织层密度各有差异，压接参数需分别精确控制。德索（DOSIN）通过提供 精确的推荐安装孔尺寸图、推荐剥线尺寸图 与 针对不同线缆的压接工艺规范指导书（含压接模具选型与压接高度参数），正是为了解决“法兰安装对心不准、压接不良导致信号不稳、不同线型适配性差”这一面板安装与线束加工场景的普遍痛点。
如需获取本系列BNC连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测驻波曲线报告、压接工艺规范指导书（含RG142/RG223/SYV50-3不同线缆压接参数）、面板开孔推荐规范，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
