德索BNC-75KWE/BNC-KWHD-7 75Ω BNC母座 板端/面板安装 视频监控/广播系统专用连接器厂商
一、产品概述

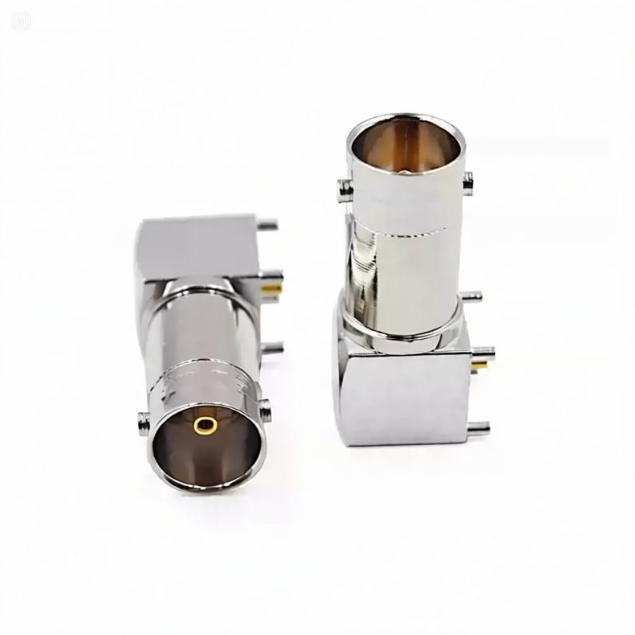

本产品为德索（DOSIN）针对视频传输与75Ω射频系统场景推出的 BNC型母头75欧姆PCB面板固定射频连接器，官方标准型号：BNC-KWHD-7（行业惯用别称：BNC-75KWE）。该产品专为需要在设备机箱、仪器面板或PCB板上实现75Ω视频信号低损耗传输的场景而设计，是广播电视、安防监控、视频矩阵及工业视觉系统中不可或缺的板级射频互连组件。
该连接器采用 BNC母头（内孔） 接口形态，通过经典的 卡口式（Bayonet）快速锁紧机构 实现与BNC公头插拔件的快速连接——只需旋转四分之一圈即可完成锁紧或分离，插拔手感顺滑且锁定牢固，特别适合需要频繁插拔或快速组装的测试与工程环境。其 法兰盘面板固定 安装方式，配合标准安装孔位，实现与机壳面板或PCB板的牢固固定。其 直型垂直安装式 结构设计，配合 焊片式（Solder Tab） 尾部引出，便于与PCB板进行可靠焊接。产品总长 27mm，结构紧凑。内导体采用 磷铜镀金，外导体采用 黄铜镀镍。标准特性阻抗为75Ω，频率覆盖 DC ~ 2GHz，是各类视频与75Ω射频系统面板级互连的专业之选。
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 75Ω（精准阻抗匹配，专为视频与75Ω射频系统优化） |
| 工作频率范围 | DC ~ 2GHz（覆盖标清/高清视频、SDI信号等主流视频传输频段） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 内导体接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC母头（内孔），标准双销钉卡口式快锁结构 |
| 特性阻抗 | 75Ω |
| 安装方式 | 法兰盘面板固定，配合安装孔锁紧，固定稳固可靠 |
| 结构样式 | 直型垂直安装式，紧凑结构 |
| 整体总长 | 27mm |
| 尾部结构 | 焊片式（Solder Tab） ，适合PCB焊接 |

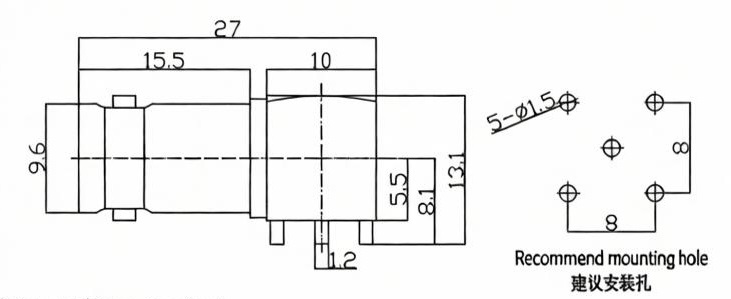

| 推荐安装孔 | 严格按照图示孔径尺寸开孔，确保安装同轴度 |
| 内导体材质 | 磷铜，表面镀金工艺（高弹性、耐磨损） |
| 外导体材质 | 黄铜，表面镀镍工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS、UL、REACH 等国际环保与安全标准 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款BNC-KWHD-7（BNC-75KWE）75Ω面板插座凭借其 75Ω精准阻抗匹配、法兰固定可靠、视频专用设计 的优异特性，被广泛应用于以下视频与75Ω射频系统场景：
-
广播电视与视频传输设备：在视频矩阵切换器、SDI/HD-SDI传输设备、广播电视发射机等专业视频设备的面板接口中，75Ω精准阻抗匹配确保视频信号从DC至2GHz全频段内的低损耗、高保真传输，有效减少信号反射与回波损耗。
-
安防监控系统：在视频监控矩阵、DVR/NVR录像设备、视频分配器等安防设备中，提供标准化的75Ω BNC面板接口。BNC特有的卡口锁定结构，能在插拔后保持牢固接触，不会因为震动、转角、线缆拉扯而松脱，非常适合监控摄像头户外安装环境。Bayonet卡扣锁紧设计不仅大幅提升了高频测试与设备安装的效率，还能提供优异的屏蔽效果与机械稳定性。
-
医疗影像设备：在医疗内窥镜、超声成像、手术导航等医疗视频系统中，75Ω BNC接口确保高分辨率视频信号的清晰传输。
-
测试与测量仪器：作为示波器、信号发生器、网络分析仪及各类精密电测仪器的标准接口，满足高频测试与实验室场景的严苛要求。
-
工业视觉与机器视觉：在工业相机、机器视觉系统、高速视频测量设备中，作为面板级视频信号互连组件，承受长期使用中的插拔考验。
四、德索连接器（DOSIN）75Ω BNC视频系列品控实力
BNC连接器根据特性阻抗不同，主要分为50Ω与75Ω两大系列——50Ω版本广泛应用于通信与射频测试领域，而 75Ω版本则专为视频传输与75Ω射频系统优化设计。两者的核心区别在于内部绝缘介质的几何尺寸与结构设计，以确保在对应阻抗下的精准匹配。若在75Ω系统中误用50Ω连接器，将引发阻抗不连续点，导致信号反射、回波损耗增大，进而造成视频信号质量下降、图像模糊或色彩失真。
德索连接器（DOSIN）成立于2005年，专业从事通讯行业连接器与线束的研发与制造，主要产品涵盖BNC接头、视频BNC接头、BNC板端连接器、HD-SDI高清BNC等。公司拥有先进的生设备、专业的技术团队以及完善的质量管理体系。依托 超过20000平米 的精密制造车间与 超过20年 的行业经验，针对BNC-KWHD-7型号全线采用高精度数控车削一体化加工工艺。我们对 75Ω专用绝缘介质 的几何尺寸实施严格的精密成型管控，确保每一枚连接器的特性阻抗精准稳定在75Ω。优异的外导体接触设计，有效抵御外部电磁干扰（EMI），保证高频信号与高清视频的纯净传输。同时，我们对法兰定位面与壳体中心轴的垂直度实施严格检测，确保面板安装后连接器与对接插头始终保持精准对心。通过对 PTFE绝缘介质 进行精密成型与定位，确保视频信号在连接器内部从DC至2GHz全频段内的平滑过渡与低损耗传输。
作为全面通过 ISO9001 国际质量管理体系认证的源头实力大厂，德索出厂的每一枚连接器均 100% 满足RoHS、UL、REACH等国际环保与安全标准。产品采用高纯度铜材与优质电镀工艺，选用优质材料与精密的机械加工工艺，具备极高的插拔寿命与抗物理损耗能力。德索坚持厂家直供模式，产品广泛应用于广播电视、安防监控、医疗、工业视觉等多个领域。作为源头工厂，德索更支持50Ω/75Ω阻抗匹配、特殊材质及线束组件的一站式非标定制，全面契合您的项目需求。全面协助视频设备商、安防集成商及系统集成商消除视频信号衰减，实现大批量、高一致性、快速批发的厂家高效交付。
五、技术交流与工程选型快问
在75Ω视频系统的面板连接器选型与安装中，一个常见的误区是将外观相似的50Ω BNC连接器误用于75Ω系统——两者虽然接口物理尺寸一致、可以互插，但特性阻抗不匹配将导致信号反射与回波损耗增大，直接影响视频信号质量。此外，法兰安装对面板开孔加工精度有一定要求，任何孔径偏差或位置偏移都可能导致安装后连接器受力不均。德索（DOSIN）通过提供 精确的推荐安装孔尺寸图 与 严格的出厂75Ω阻抗检测，正是为了解决“50Ω与75Ω混用导致信号劣化、安装对位不准、视频传输质量不稳定”这一视频工程领域的普遍痛点。
如需获取本系列BNC连接器的详细 机械尺寸CAD图纸、75Ω阻抗矢量网络分析仪（VNA）实测驻波曲线报告、面板开孔推荐规范，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
