德索BNC-JB2-1 BNC公头连接器 免焊式 适用086/RG405半柔线缆6G厂商
一、产品概述

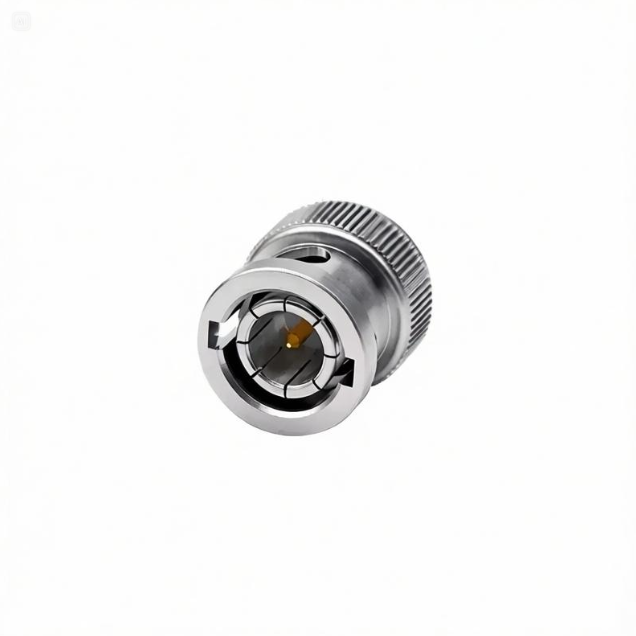

本产品为德索（DOSIN）针对半柔性/半刚性同轴电缆终端连接与快捷安装场景推出的 BNC型公头免焊式射频连接器，官方标准型号：BNC-JB2-1。该产品专为 KTR086、RM086、RG405 及 SS405 等086规格半柔/半刚线缆的精密端接而设计，是通信测试、安防监控、现场布线及工业电子中需要快速可靠连接的关键互连组件。
该连接器采用 BNC公头（阳针） 接口形态，通过标准双销钉 卡口式快锁结构 实现与BNC母座的快速插拔与可靠连接——只需旋转四分之一圈即可完成锁紧或分离，插拔手感顺滑且锁定牢固，大幅提升了高频测试与设备安装的效率。尾部采用 免焊式（Solderless） 端接工艺——通过螺纹或压接方式实现内导体与外导体的同步固定与电气连接，无需焊接即可完成线缆端接。这一设计大幅降低了现场装接的工艺门槛与操作时间，特别适用于野外作业、应急抢修、现场布线及不具备焊接条件的安装场景。产品总长 19.5mm，安装螺纹长度 14.8mm，结构紧凑。内导体采用 黄铜镀金，外导体采用 黄铜镀三元合金，具备优异的导电性与耐腐蚀性，频率覆盖 DC ~ 6GHz，是替代焊接式连接器、实现现场快速线缆端接的理想选择。
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 6GHz |
| 电压驻波比（VSWR） | ≤ 1.25 |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 内导体接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC公头（阳针），标准双销钉卡口式快锁结构 |
| 适用电缆 | KTR086 / RM086 / RG405 / SS405（086规格半柔/半刚性同轴电缆） |
| 端接方式 | 免焊式（Solderless） ——无需焊接，螺纹或压接机械固定 |
| 结构样式 | 直型一体化同轴结构 |
| 安装螺纹长度 | 14.8mm |
| 整体总长 | 19.5mm（紧凑设计） |

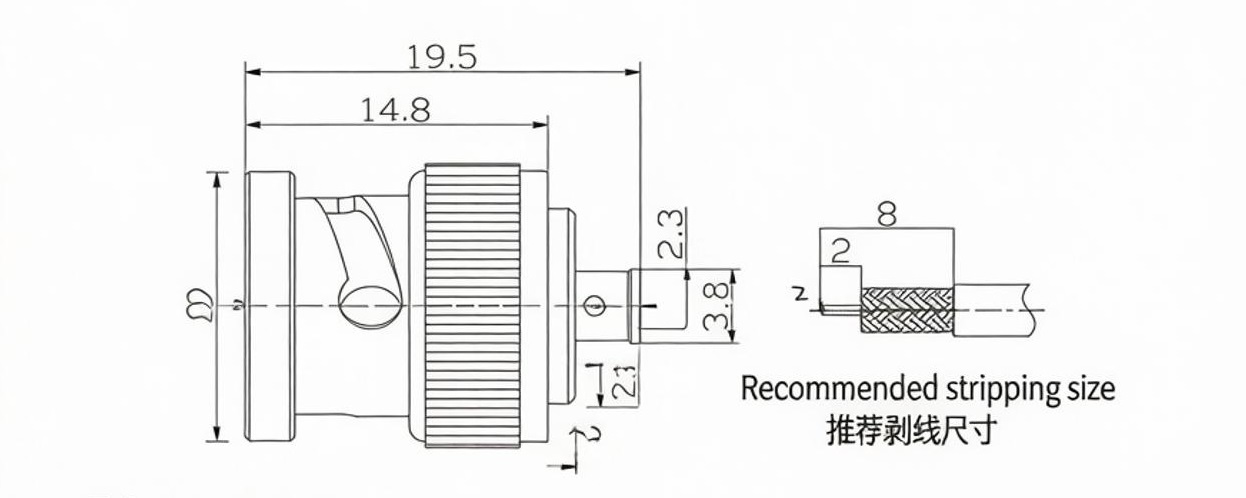

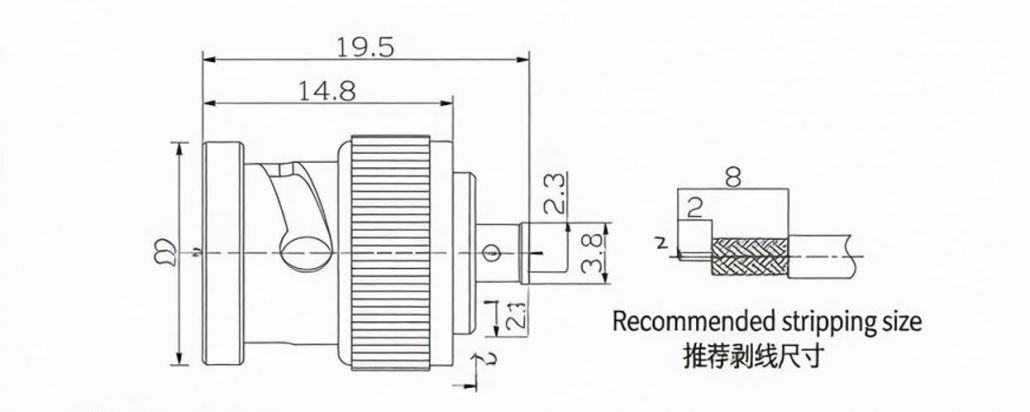

| 推荐剥线尺寸 | 严格按照图示剥线尺寸作业，确保装接可靠性 |
| 内导体材质 | 黄铜，表面镀金工艺（高导电率、抗氧化） |
| 外导体材质 | 黄铜，表面镀三元合金工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃ |
| 绿色合规标准 | 100% 符合 RoHS、UL、REACH 等国际环保与安全标准 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款BNC-JB2-1免焊式公头连接器凭借其 免焊快捷安装、适配086半柔线缆、6GHz宽频段覆盖、卡口式快锁 的优异特性，被广泛应用于以下对现场快速部署与可靠性要求严苛的场景：
-
现场快速布线：在通信基站、安防监控、广播电视等现场安装场景中，无需携带烙铁与焊锡即可完成线缆端接，大幅提升现场施工效率。
-
应急抢修与野外作业：在抢险救灾、野外勘探、军事通信等需要快速部署的应急场景中，无需焊接设备与电源即可完成线缆端接，大幅提升现场响应效率。
-
射频测试线缆组件：在射频实验室及线束加工厂中，免焊式结构适合快速制作BNC测试线缆，满足小批量、多品种的柔性生产需求。
-
安防监控与视频传输：在视频矩阵切换器、SDI传输设备、监控系统等需要BNC/Q9接口的视频信号传输场景中，提供稳定可靠的信号互连方案。
-
工业与医疗设备：在工业射频识别（RFID）读写器、医疗成像设备等对可靠性要求较高的应用中，提供稳定可靠的高频互连方案。
四、德索连接器（DOSIN）免焊系列品控实力
BNC系列连接器与KTR086/RG405等半柔/半刚性同轴电缆的免焊配合，对剥线尺寸精度与机械夹紧工艺有着严格的要求。传统焊接式连接器需要专业焊接设备与熟练焊工，焊接温度控制不当可能损伤电缆绝缘层或导致虚焊；而免焊式结构通过 螺纹机械夹紧 实现内导体与外导体的同步固定——无需焊接，操作便捷，但对外壳夹紧机构的螺纹精度与机械强度提出了更高的要求。
德索连接器（DOSIN）成立于2005年，专业从事通讯行业连接器与线束的研发与制造。依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对BNC-JB2-1型号全线采用高精度数控车削一体化加工工艺。我们对内导体同轴度、装接端口内孔尺寸及螺纹夹紧机构的配合精度实施严格的检测管控，确保连接器与086线缆装接后始终保持精准对心、夹紧牢固。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至6GHz全频段内的平滑过渡与低损耗传输。
作为全面通过 ISO9001 国际质量管理体系认证的源头实力大厂，德索出厂的每一枚连接器均 100% 满足RoHS、UL、REACH等国际环保与安全标准。产品采用 高纯度黄铜棒料 及优质电镀工艺，内导体采用 黄铜镀金，确保高导电率与耐磨损；外导体采用 黄铜镀三元合金，具备优异的抗腐蚀与抗氧化能力。德索坚持厂家直供模式，提供批发价格与样品测试服务，全面协助通信集成商、RF实验室及设备线束加工厂消除高频信号衰减，实现大批量、高一致性、快速批发的厂家高效交付。
五、技术交流与工程选型快问
在086半柔线缆的现场装接中，焊接式连接器需要携带烙铁、焊锡、助焊剂等工具与耗材，且对操作人员的焊接技能有较高要求——焊接温度过高可能损伤电缆介质，焊锡不足则可能导致接触不良。免焊式连接器通过螺纹机械夹紧方式实现连接，无需焊接设备与专业技能，操作便捷、一致性好，特别适用于野外作业与应急场景。但免焊结构对剥线精度与夹紧扭矩的控制要求较高——剥线过长或过短、夹紧扭矩不足或过大，均可能影响电气性能与机械强度。德索（DOSIN）通过提供 精确的推荐剥线尺寸图 与 装接工艺规范指导书（含夹紧扭矩推荐参数），正是为了解决“现场装接依赖焊接技能、免焊装接工艺难把控、批次一致性差”这一射频工程领域的普遍痛点。
如需获取本系列BNC连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测6GHz驻波曲线报告、免焊装接工艺规范指导书，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
