德索BNC-C-K-1.5 BNC母座 压接式线缆安装 适用RG316/RG174线缆4G厂商
一、产品概述
本产品为德索（DOSIN）针对小微同轴电缆终端连接与线束批量加工场景推出的 BNC型母头压接式射频连接器，官方标准型号：BNC-C-K-1.5。该产品专为 RG316 与 RG174 等小微同轴电缆的精密端接而设计，是通信设备、测试仪器、安防监控及工业电子中实现可靠信号传输的关键互连组件。

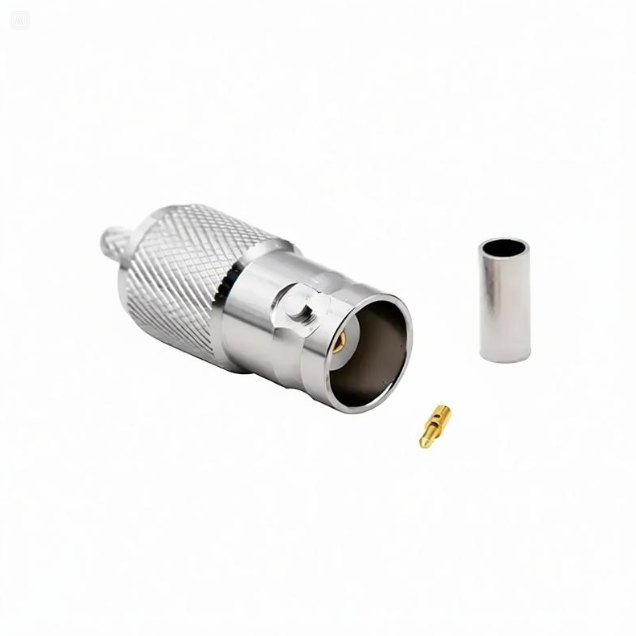

该连接器采用 BNC母头（内孔） 接口形态，通过标准双销钉 卡口式快锁结构 实现与BNC公头插拔件的快速插拔与可靠连接——只需旋转四分之一圈即可完成锁紧或分离，插拔手感顺滑且锁定牢固。尾部采用 压接式（Crimp） 端接工艺，适配RG316/RG174线缆的外导体编织层结构，确保线缆与连接器之间的机械与电气连接具有极高的抗拉强度与信号稳定性。产品总长 28.2mm，安装螺纹长度 22.3mm，结构紧凑。内导体采用 磷铜镀金，外导体采用 黄铜镀镍，频率覆盖 DC ~ 4GHz，是各类小微线缆终端连接与大批量线束加工的优选方案。
| 项目 | 规格详情 |
|---|---|
| 产品型号 | BNC-C-K-1.5 |
| 接口形态 | BNC母头（内孔），卡口式快锁 |
| 适用电缆 | RG316 / RG174 |
| 端接方式 | 压接式（Crimp） |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 4GHz（覆盖4G通信、广播电视、测试测量等主流频段） |
| 电压驻波比（VSWR） | ≤ 1.25（全频段内回波损耗控制优良） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 内导体接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC母头（内孔），标准双销钉卡口式快锁结构 |
| 适用电缆 | RG316 / RG174（柔性同轴电缆） |
| 端接方式 | 压接式（Crimp） ，适配线缆外导体编织层 |
| 结构样式 | 直型一体化同轴结构 |

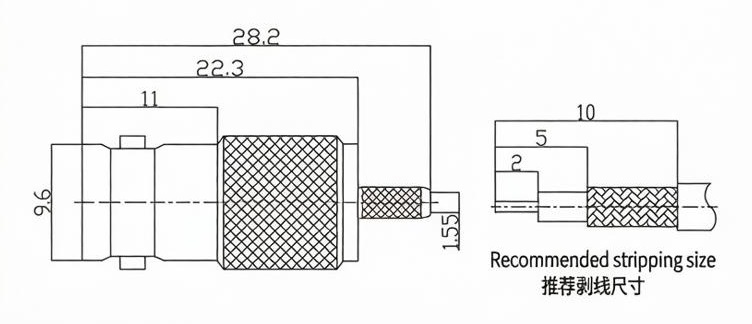

| 安装螺纹长度 | 22.3mm |
| 整体总长 | 28.2mm |
| 推荐剥线尺寸 | 严格按照图示剥线尺寸作业，确保压接可靠性 |
| 内导体材质 | 磷铜，表面镀金工艺（高弹性、耐磨损） |
| 外导体材质 | 黄铜，表面镀镍工艺（抗腐蚀、抗氧化） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与绿色合规（ENVIRONMENTAL & COMPLIANCE）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 绿色合规标准 | 100% 符合 RoHS、UL、REACH 等国际环保与安全标准 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款BNC-C-K-1.5压接式母座凭借其 压接高效适合批量加工、适配RG316/RG174小微线缆、接触电阻极低 的优异特性，被广泛应用于以下高频场景：
-
通信设备内部跳线：在基站设备、直放站、室内分布系统（DAS）的内部模块间高频信号桥接中，压接式结构配合自动化压接设备可大幅提升线束加工效率与品质一致性。
-
测试线缆组件批量制作：在射频实验室及线束加工厂中，压接式结构适合批量生产标准化的BNC测试线缆组件，满足通信设备商与系统集成商的规模化采购需求。
-
安防监控与视频传输：在视频矩阵切换器、SDI传输设备、监控系统等需要BNC接口的视频信号传输场景中，提供稳定可靠的信号互连方案。
-
仪器仪表配套线缆：作为频谱分析仪、信号发生器、示波器等测试仪器的配套测试线缆组件，满足频繁插拔的使用需求。
四、德索连接器（DOSIN）BNC压接系列品控实力
BNC系列连接器与RG316/RG174小微同轴电缆的压接配合，对剥线尺寸精度与压接模具精度有着极高的要求。小微线缆的外导体为精细编织铜网结构，线径极细——压接高度偏差过大或外导体翻边不均匀，均可能导致接触电阻增大、屏蔽效能下降，进而引发信号泄漏与驻波恶化。尤其在4GHz频段，微小的压接缺陷即可造成可测的性能劣化。
德索连接器（DOSIN）依托 超过20000平米 的精密制造车间与 超过20年 的射频连接器研发经验，针对BNC-C-K-1.5型号全线采用高精度数控车削一体化加工工艺。我们对内导体同轴度、压接端口内孔尺寸及绝缘介质定位精度实施严格的检测管控，确保连接器与RG316/RG174线缆压接后始终保持精准对心。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至4GHz全频段内的平滑过渡与低损耗传输。
作为全面通过 ISO9001 国际质量管理体系认证的源头实力大厂，德索出厂的每一枚连接器均 100% 满足RoHS、UL、REACH等国际环保与安全标准。产品采用 高纯度磷铜与黄铜棒料 及优质电镀工艺，内导体采用 磷铜镀金，确保高弹性与耐磨损；外导体采用 黄铜镀镍，具备优异的抗腐蚀与抗氧化能力。同时，我们对压接部位的尺寸一致性实施批次全检，确保大批量采购时每一枚连接器的压接性能高度一致。德索坚持 厂家直销 模式，提供批发价格与样品测试服务，产品广泛应用于通信、安防监控、汽车、医疗、航空、军工等多个领域。
五、技术交流与工程选型快问
在RG316/RG174小微线缆的压接加工中，剥线尺寸偏差或压接模具选型不当，常导致内导体压接后缩针或外导体编织层压接不充分，引发信号衰减增大与接触不良。小微线缆的外导体极细，剥线时若操作不当极易损伤编织层或内导体，直接影响成品合格率。德索（DOSIN）通过提供 精确的推荐剥线尺寸图 与 针对RG316/RG174线缆的压接工艺规范指导书（含压接模具选型与压接高度参数），正是为了解决“小微线缆压接困难、压接质量不可控、批次一致性差”这一精密线束加工领域的普遍痛点。
如需获取本系列BNC连接器的详细 机械尺寸CAD图纸、矢量网络分析仪（VNA）实测驻波曲线报告、压接工艺规范指导书，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
