德索BNC-KFD4M BNC母头带防水圈4孔法兰射频连接器 机箱面板固定DC-4G源头工厂
一、产品概述

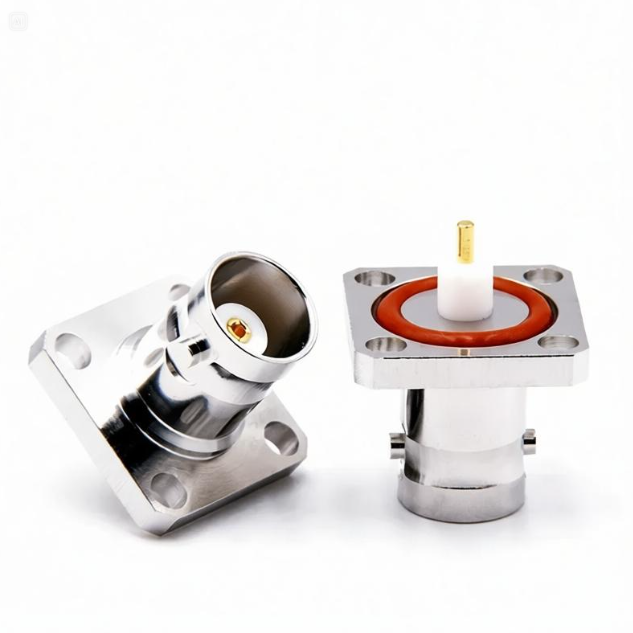

本产品为德索（DOSIN）针对户外机箱面板固定安装与防水密封场景推出的 BNC型母头4孔法兰带防水圈射频连接器，官方标准型号：BNC-KFD4M。该产品专为需要在设备机箱、户外机柜或屏蔽壳体上实现 DC ~ 4GHz 射频信号低损耗传输且对防水防尘有较高要求的场景而设计，是通信基站、户外测试设备、安防监控及工业电子中实现面板级射频互连的可靠之选。
该连接器采用 BNC母头（内孔） 接口形态，通过标准双销钉 卡口式快锁结构 实现与BNC公头插拔件的快速插拔与可靠连接——只需旋转四分之一圈即可完成锁紧或分离，插拔手感顺滑且锁定牢固，特别适合需要频繁插拔或快速组装的测试与工程环境。其 4孔法兰盘 配合安装孔实现与机壳面板的 四点牢固固定——相较于传统两孔法兰，4孔设计在振动、冲击等恶劣工况下具有 更高的抗松动性与对位精度，尤其适用于大尺寸线缆连接或频繁插拔场景。产品显著特征在于 自带防水胶圈（O型密封圈） ——在法兰盘与面板之间形成有效密封屏障，防止灰尘、湿气及轻微水溅侵入设备内部，特别适用于户外机箱、野外测试设备及潮湿工业环境。其 直型垂直安装式 结构设计，配合 焊片式 尾部引出，便于与内部线缆进行可靠焊接。产品总长 22mm，法兰尺寸 17.5mm × 12.7mm，结构紧凑。内导体采用 磷铜镀金，外导体采用 黄铜镀镍，频率覆盖 DC ~ 4GHz，是各类面板级高频互连与户外防护应用的理想选择。
| 项目 | 规格详情 |
|---|---|
| 产品型号 | BNC-KFD4M |
| 接口形态 | BNC母头（内孔），卡口式快锁 |
| 安装方式 | 4孔法兰盘面板固定，配合 防水胶圈（O型密封圈） 实现密封防护 |
| 结构样式 | 直型垂直安装式 |
二、核心技术参数表
1. 电气性能指标（ELECTRICAL PARAMETER）
以下电气参数严格依据工业级测试标准，确保信号传输的高保真度与稳定性。
| 射频物理特性项目 | 工业级技术指标 / 测试条件 |
|---|---|
| 标准特性阻抗 | 50Ω（精准阻抗匹配，有效减少信号反射） |
| 工作频率范围 | DC ~ 4GHz（覆盖4G通信、广播电视、测试测量等主流频段） |
| 电压驻波比（VSWR） | ≤ 1.25（全频段内回波损耗控制优良） |
| 介质耐压 | 1500V rms（海平面状态，耐压裕量充足） |
| 内导体接触电阻 | ≤ 1.5mΩ（极低的信号传导损耗） |
| 外导体接触电阻 | ≤ 1mΩ |
| 绝缘电阻 | ≥ 5000MΩ（高频绝缘性能优异） |
2. 机械规格与材质构成（MECHANICAL & MATERIAL）
| 项目 | 规格详情 |
|---|---|
| 接口界面 | BNC母头（内孔），标准双销钉卡口式快锁结构 |
| 安装方式 | 4孔法兰盘面板固定，配合安装孔锁紧；自带防水胶圈，实现密封防护 |
| 结构样式 | 直型垂直安装式，紧凑结构 |
| 整体总长 | 22mm |
| 法兰尺寸 | 17.5mm × 12.7mm |
| 尾部结构 | 焊片式引出，适合内部线缆焊接 |

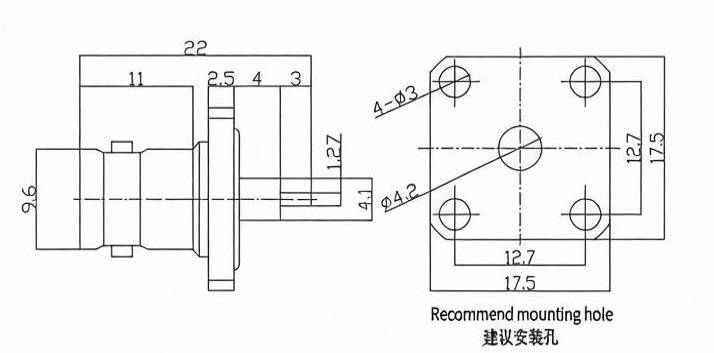

| 推荐安装孔 | 严格按照图示孔径尺寸开孔，确保安装同轴度与密封效果 |
| 内导体材质 | 磷铜，表面镀金工艺（高弹性、耐磨损） |
| 外导体材质 | 黄铜，表面镀镍工艺（抗腐蚀、抗氧化） |
| 密封圈材质 | 硅橡胶（Silicone Rubber） |
| 绝缘介质 | 聚四氟乙烯（PTFE） ，高频介电性能稳定 |
| 机械耐久性 | ≥ 500次规范插拔与卡口锁紧循环 |
3. 环境适应性与防水密封（ENVIRONMENTAL & WATERPROOF）
| 项目 | 技术指标 |
|---|---|
| 工作温度范围 | -45℃ ~ +125℃（宽温域设计，适应户外与工业环境） |
| 密封设计 | 自带防水胶圈（O型密封圈） ，4孔法兰与面板间形成有效密封 |
| 绿色合规标准 | 100% 符合 RoHS、UL、REACH 等国际环保与安全标准 |
| 质量体系 | 通过 ISO9001 国际质量管理体系认证 |
三、核心应用领域与行业方案
该款BNC-KFD4M带防水圈4孔法兰母座凭借其 4孔法兰超强固定、自带防水胶圈密封防护、接触电阻极低 的优异特性，被广泛应用于以下对安装牢固度与防护性有较高要求的场景：
-
通信基站与户外机柜：在4G/5G宏基站、微基站、直放站的户外机柜面板上，作为射频信号输入/输出端口。4孔法兰提供卓越的抗振固定能力，防水胶圈有效防止雨水与粉尘渗入机柜内部，保障设备在户外环境中的长期可靠运行。
-
野外测试与应急通信设备：在户外射频测试站点、野外应急通信机箱中，4孔法兰确保连接器在频繁搬运与振动环境中纹丝不动，防水密封设计确保设备在潮湿、多尘等恶劣环境下的信号传输稳定性。
-
安防监控与广播电视：在户外安防监控设备、广播电视发射设备的面板接口中，防水胶圈提供额外的环境防护，延长设备使用寿命。
-
工业与医疗设备：在工业控制机柜、户外医疗设备等对防潮防尘有要求的应用中，4孔法兰固定配合防水密封，满足长期稳定运行的需求。
四、德索连接器（DOSIN）防水面板系列品控实力
BNC系列连接器作为射频互连的经典接口，其面板固定型号在户外与工业环境中面临严峻的防水防尘挑战。普通法兰盘连接器在安装后，法兰与面板之间往往存在微小间隙，长期使用中湿气与粉尘可通过间隙侵入设备内部，导致接触氧化、信号衰减甚至设备故障。
本产品在标准4孔法兰盘结构基础上， 自带防水胶圈（O型密封圈） ——安装时胶圈被压缩在法兰盘与面板之间，形成可靠的密封屏障，有效防止灰尘、湿气及轻微水溅侵入。4孔法兰设计在振动、冲击等恶劣工况下具有更高的抗松动性与对位精度，配合防水胶圈实现 “固定+密封”双重保障。这一设计对法兰定位面的平面度、4个安装孔的孔位精度以及胶圈材质的耐老化性提出了更高要求——任何平面度偏差或胶圈材质不佳，都可能导致密封失效。
德索连接器（DOSIN）成立于2005年，专注于研发、生产和销售各种连接器、线材及电缆组件。公司拥有 超过20000平米 的生产厂房，积累了丰富的射频连接器生产经验。针对BNC-KFD4M型号全线采用高精度数控车削一体化加工工艺。我们对4孔法兰定位面的平面度、4个安装孔的孔位精度实施严格的 三次元检测管控，确保面板安装后法兰与面板贴合紧密、胶圈压缩均匀。选用优质 硅橡胶防水胶圈 材料，具备良好的耐温、耐老化与耐化学腐蚀性能。通过对 PTFE绝缘介质 进行精密成型与定位，确保高频信号在连接器内部从DC至4GHz全频段内的平滑过渡与低损耗传输。
作为全面通过 ISO9001 国际质量管理体系认证的源头实力大厂，德索出厂的每一枚连接器均 100% 满足RoHS、UL、REACH等国际环保与安全标准。产品采用 高纯度铜材 与优质电镀工艺，内导体采用 磷铜镀金，确保高弹性与耐磨损；外导体采用 黄铜镀镍，具备优异的抗腐蚀与抗氧化能力。德索坚持 厂家直销 模式，提供批发价格与样品测试服务，产品广泛应用于通信、安防监控、汽车、医疗、工防等多个领域，全面协助通信集成商、户外系统集成商及工业设备厂商消除高频信号衰减，实现大批量、高一致性、快速批发的厂家高效交付。
五、技术交流与工程选型快问
在户外面板连接器的安装中，防水密封的可靠性直接关系到设备在恶劣环境下的长期运行稳定性。普通法兰盘连接器若未配备密封胶圈，面板间隙中的湿气与粉尘将逐步侵入设备内部，导致信号质量劣化。4孔法兰带防水胶圈的连接器虽解决了固定与密封双重问题，但对安装扭矩的控制要求更高——扭矩过小可能导致密封不严，扭矩过大则可能压溃胶圈或损伤法兰面。德索（DOSIN）通过提供 精确的推荐安装孔尺寸图 与 安装扭矩推荐规范，正是为了解决“户外设备防水密封不可靠、4孔安装对位不准、长期使用后防护失效”这一户外射频工程领域的普遍痛点。
如需获取本系列BNC连接器的详细 机械尺寸CAD图纸、面板开孔推荐规范、防水安装工艺指导书，或需要申请 工厂批发询价 与 免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。
