BNC-JW-3弯公头射频同轴连接器 (直角压接式 SYV50-3/RG58/LMR200)
一、产品概述

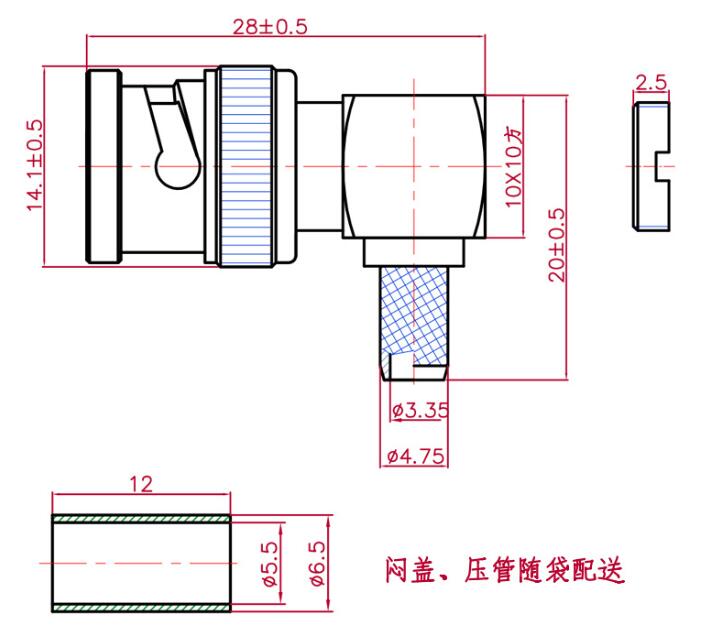

本产品为BNC-JW-3压接式弯公头（直角90°阳头），专为SYV50-3、RG58、LMR200及同等规格外径（约5.0mm左右）的50$\Omega$ RF同轴电缆设计。连接器采用直角弯头结构，适用于空间预设、需90°转向走线的设备内部或面板连接。尾部采用精准公差的压接工艺，内部焊点可靠，在保证结构紧凑的同时，兼顾了优异的抗拉力与高频信号传输稳定性。
二、核心技术参数表
1.电气性能（Electric Characteristics）
| 参数项目 | 技术指标/测试条件 |
| 特性 阻抗（Impedance） | 50$\Omega$ |
| 频率范围（Frequency Range） | 0 ~ 4 GHz (配合LMR200/RG58最佳工作依赖性) |
| 最高工作电压（WorkingVoltage） | 500 伏（有效值） |
| 耐压值（介电耐受电压） | 1500 V（rms，海平面） |
| 接触电阻（接触电阻） | 内延$\le$2.0 m$\Omega$ / 外延$\le$1.5 mΩ |
| 绝缘电阻（绝缘电阻） | $\ge$5000兆欧米茄 |
| 电压驻波比 (VSWR) | 弯型（直角）$\le$1.35 @ 3 GHz (弯头结构丢弃略大于直头) |
2.机械性能（MechanicalCharacteristics）
| 参数项目 | 技术指标/测试条件 |
| 连接方式（Coupling） | 卡口式锁紧（Bayonet Lock） |
| 装备电缆（适用电缆） | SYV50-3, RG58, LMR200 及同等规格5mm外径线缆 |
| 端接方式 (Termination) | 内伸：焊接 (Solder) / 外伸：压接式 (Crimp) |
| 机械寿命（耐久性） | $\ge$500次插拔循环 |
| 主要材质 | 主体： 稀疏镀镍 / 插针： 稀疏镀金 / 绝缘体： 聚四氟乙烯 (PTFE) |
3.环境性能（环境特性）
| 参数项目 | 技术指标/测试条件 |
| 工作温度范围(Temperature) | -65℃ ~ +165℃ |
| 防振动性（振动） | 10 Hz ~ 2000 Hz, 深度 147$m/s^2$ |
| 盐雾试验（盐雾试验） | 48小时中性盐雾测试 |
| 环保标准（合规性） | 符合RoHS / REACH标准 |
三、德索连接器(DOSIN)规范料号系统
为了方便您的ERP系统对接及精准采购，我司该产品的标准编码规则如下：
-
标准料号：
DS-BNC-JW-3（或DS-BNC-JW-200） -
料号释义：DS（德索接口品牌代码）- BNC（接口系列）- JW（弯阳头/弯公头）- 3（改装3级/5mm外径线缆，内针针孔完美兼容LMR200粗芯）
