BNC-J-3切槽压接式射频连接器 (内伸焊针型 / 装备 SYV50-3/RG58)【源头工厂】

一、产品概述

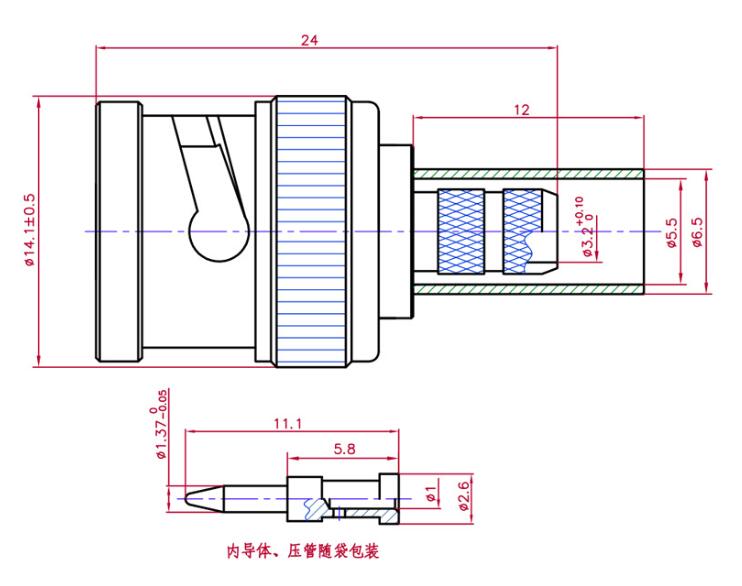

本产品为BNC-J-3 切槽压接式公头，内延伸采用焊针式结构。专为SYV50-3、RG58、3D-FB等外径约5.0mm的50$\Omega$标准射频同轴线缆设计。连接器尾部采用切槽工艺，搭配压接铜套，能在压接时提供优良的抗拉力和增强连续性；内导针通过焊接方式与线缆芯线连接，确保信号传输的高可靠性。

二、核心技术参数表

1.电气性能（Electric Characteristics）

参数项目	技术指标/测试条件
特性 阻抗（Impedance）	50$\Omega$
频率范围（Frequency Range）	0 ~ 4 GHz (配合RG58/SYV50-3最佳工作效应)
最高工作电压（WorkingVoltage）	500 伏（有效值）
耐压值（介电耐受电压）	1500 V（rms，海平面）
接触电阻（接触电阻）	内延$\le$1.5 m$\Omega$ / 外延$\le$1.0 米欧米伽
绝缘电阻（绝缘电阻）	$\ge$5000兆欧米茄
电压驻波比 (VSWR)	直型$\le$1.30 @ 3 GHz

2.机械性能（MechanicalCharacteristics）

参数项目	技术指标/测试条件
连接方式（Coupling）	卡口式锁紧（Bayonet Lock）
装备电缆（适用电缆）	SYV50-3, RG58, 3D-FB 及同等规格5mm外径线缆
端接方式 (Termination)	内伸：焊接 (Solder) / 外伸：切槽压接 (Slot Crimp)
机械寿命（耐久性）	$\ge$500次插拔循环
主要材质	主体： 稀疏镀镍 / 插针： 稀疏镀金 / 绝缘体： 聚四氟乙烯 (PTFE)

3.环境性能（环境特性）

参数项目	技术指标/测试条件
工作温度范围(Temperature)	-65 °C ~ +165 °C (设定于配用线缆外皮材质)
防振动性（振动）	10 Hz ~ 2000 Hz, 深度 147$m/s^2$
盐雾试验（盐雾试验）	48小时中性盐雾测试
环保标准（合规性）	符合RoHS / REACH标准

三、德索连接器(DOSIN)规范料号系统

为了方便您的ERP系统对接及精准采购，我司该产品的标准编码规则如下：

• 标准料号：DS-BNC-J-3S（或DS-BNC-J-58S）

• 料号释义：DS（德索品牌代码）- BNC（接口系列）- J（公头插针）- 3（改装三级线缆）- S（Slot 切槽/焊接工艺）

四、关于德索连接器(DOSIN)

我们是专业的射频连接器生产制造工厂，针对BNC-J-3等全系列射频连接器与线缆组件，具备以下生产及品控实力：

• 工厂规模：拥有2万平米现代化生产厂房，集研发、精密车削、组装、检测于一体，产能稳定，常备现货。

• 行业经验：深耕RF连接器领域20年，生产工艺成熟，公差控制严格，确保产品压接少数、最高传输稳定。

• 质量管理：工厂已通过ISO9001国际质量管理认证，从原材料入库到成品出厂，全流程品控可追溯。

• 环保合规：全线产品均符合RoHS及REACH环保标准，可提供相关检测报告，满足出口及高端海内外客户的合规要求。
