BNC镀镍母头直式穿墙式插PCB板3.0mm连接器卡板75欧姆

料号: EB-001-0194
标签:BNC连接器,母头,直式,穿墙,卡板,75Ohm,镀镍
材料:镀镍
产品特点:

  • ISO认证厂家,产品品质达到ROHS、UL、REACH标准;

  • 厂家直销批发价格,免费提供样品测试;产品可根据材质和性能要求定制;

  • 依据国际MIL-C-39012,CECC22120和IEC60169-8标准生产。产品设计合理紧凑,减少安装空间;

  • 卡口式连接方式,便于快速插拔使用,方便快捷;



产品规格
温度范围 -55~+155°C(PE Cable -40~+85°C)
环境温度 ≦95%(40°C±2°C)
特性阻抗 75Ω
频率范围 DC~3GHz
工作电压 500Vr.m.s
耐压 1500Vr.m.s
中心接触电阻 <=1.5mΩ
外导体电阻 <=1mΩ
绝缘电阻 >= 5000 MΩ
中心导体保持力 >= 0.57N
插入损耗 0.20dB/3GHz
电压驻波比 直式 <=1.22/3GHz
电压驻波比 弯式 <=1.30/3GHz
耐用性 >=500次

注释:具体规格参考图纸

类型 材料 表面处理
主体 镀镍
绝缘体 POM 白色
中心针 黄铜 镀镍

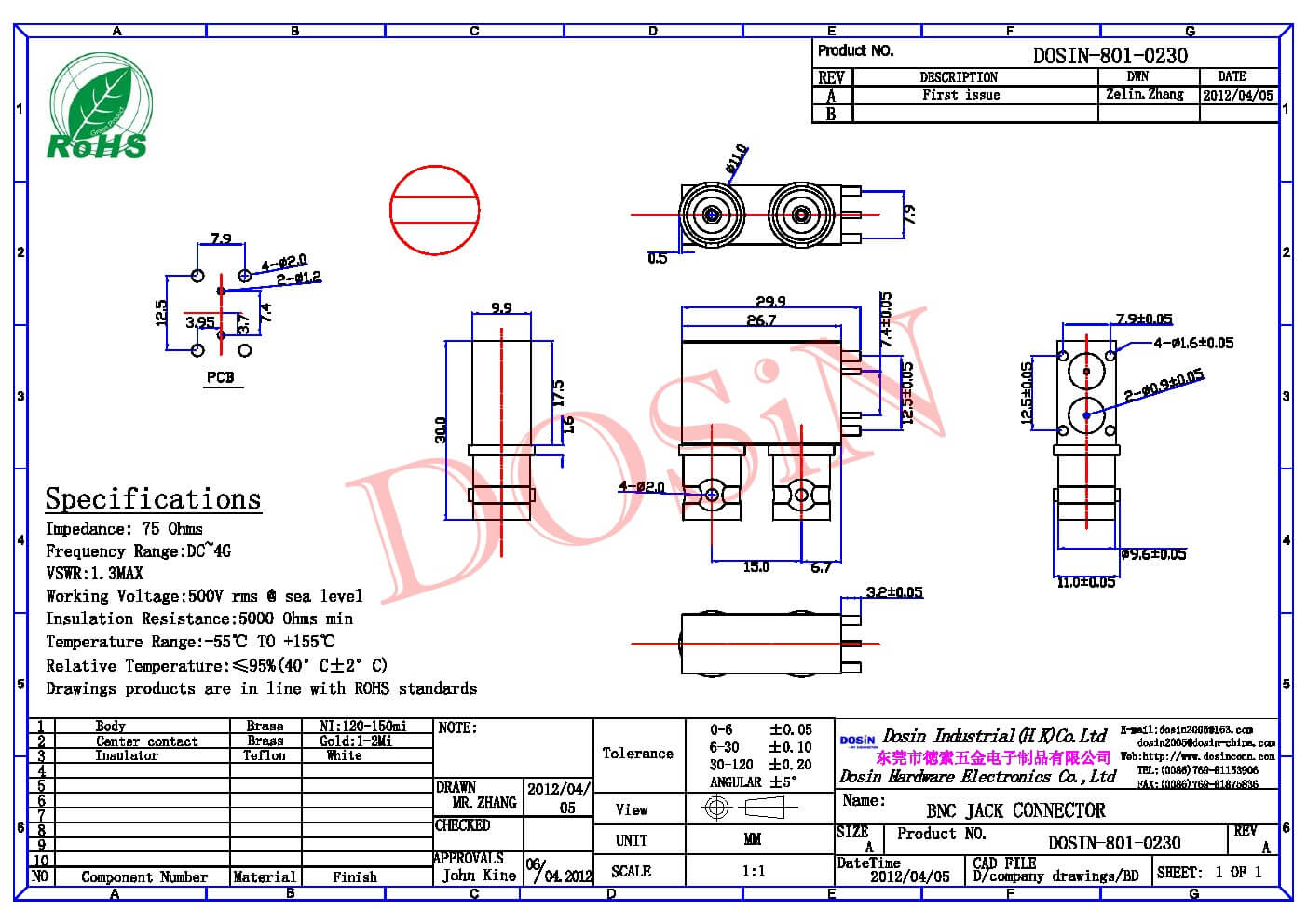

产品图纸

BNC镀镍母头直式穿墙式插PCB板3.0mm连接器卡板75欧姆

包装与运输
发货地 广东省东莞
付款方式 支付宝、微信、银行汇款
常规交货期 7-10天
运输方式 快递/物流
包装方式 吸塑盒+纸箱/ PE袋+纸箱
箱规 39.5*24.5*19.5cm
49.5*24.5*19.5cm
47*41*21cm
34*34*30cm
