视频监控BNC接头制作六步走，跟着来绝对成

/在： /通过：

BNC接头主要用于监控工程中摄像设备输出时候导线和摄像机的连接头，与普通的d-sub接头有所差别。不知道您对于视频监控BNC连接器接头制作的知识了解多少，接下来德索五金电子技术人员将会手把手教您制作一下视频监控BNC连接器接头，亲测额，绝对管用。

免焊Q9：

将视频线剥开，剪掉锡纸，并将铜芯上的绝缘壳剪掉，留出部分铜芯线，屏蔽层的金属拧成另一条线;把Q9接头的套筒拧下来，用螺丝松开接头上的螺丝，将套筒套到视频线上，视频线同心轴插到接头的同心孔，螺丝拧紧，并且将金属网丝穿过铁片固定到接头铁片上，将铁片包在视频线上用钳子夹紧，拧上套筒就完成接头安装了，如下图：

制作监控bnc接头连接器所需的工具主要有螺丝刀、钳子、常用电工工具。

方法/步骤

第一步、拧开BNC接头

第二步、剥开视频线

第三步、准备连接

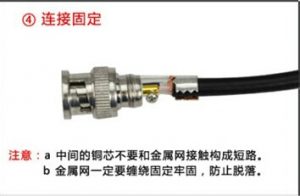

第四步、连接固定

第五步、拧上套筒

第六步、完工检查

注意事项

铜芯不能和金属网接触避免造成短路

金属网一定要缠绕固定牢固，防止脱落

阅读完上述内容之后，您对于视频监控BNC连接器接头制作应该已经十分清楚了，只要按照上文的图片步骤，一步一步操作，相信您很快能完成一个标准的视频监控BNC连接器接头制作，并体验到这种动手操作的乐趣。德索五金电子是一家专业的bnc连接器生产厂家，有着十六年的bnc连接器生产经验，产品通过了ISO认证，客户们可以放心购买。

莫仕再次创新，推出全新BNC射频连接器及组件

/在： /通过：

对于连接器相关的从业人员，对于莫仕连接器一定不会陌生，下面，本公司编辑部特别转述了一篇关于莫仕针对bnc射频连接器与组件改产查看体验的新闻，旨在让大家更好的了解与bnc射频连接器相关的知识。

Molex 推出全新射频产品线 BNC 射频连接器与组件。Molex 此次创新针对领先的 8K 高速、高清晰度电视 (HDTV)、视频设备以及摄像头制造商而设计，其回波损耗性能超出 SMPTE 2082-1 标准，在将来拓展带宽的过程中无需再更改连接器硬件。

新型的 BNC 射频连接器产品线有助于帮助客户应对诸多的挑战。通过传输频率高达 12 GHz 的信号，该连接器采用了具有市场上最佳阻抗的匹配组件。Molex 的 12 GHz BNC 射频连接器与组件可使用户超出串行数据传输的性能要求，适合摄像头、监视器和交换装置之类的 8K 高清电视及视频设备。提高的带宽有助于承载 8K 高清视频应用所需的更多数据，实现顶尖的性能，并且使设备的 OEM 可以利用单一的视频端口来取代 4K 高清视频设备中的三个端口。设备灵活性上的选项则包括直角、垂直和穿板式的印刷电路板配置。

Molex 的 12 GHz BNC 射频连接器与组件采用 75 欧姆的阻抗，向下兼容 3 GHz 75 欧姆的 BNC 连接器。此次新设计的主要推动力来自于对广播电视市场上用户对 8K HDTV 产品的预计需求。电影电视工程师学会定期更新对硬件设计的标准，这意味着业内人员会不断的经历各种变化。Molex 提供的连接器与组件超越了 8K HDTV、8K 高清视频以及各种广播应用的串行数据传输标准，帮助客户保持领先。这类产品还可在未来实现带宽的拓展而无需更改硬件。

Molex 产品经理 Kerrie Chen 表示：“我们密切关注客户的要求，为 8K 视频改进设备。越来越多的广播设施，尤其是那些现场直播体育赛事的机构，都在寻求着不断增强观看者的体验。Molex 的 BNC 射频连接器与组件可以使高清的分辨率提高一倍。Molex 是最早满足或超出电气性能目标水平的供应商之一。”

关于莫仕BNC射频连接器与组件改善查看体验的内容就介绍到这里了，更多与bnc连接器相关的技术文档、新闻资讯，您可以上我们的bnc产品专题查看更多，专题地址：https://www.bncjietou.com/gongtoumutou/。如需采购bnc连接器相关产品，除了莫仕连接器这样的知名厂商以外，您还可以考虑一下德索电子的bnc系列产品，质量上绝对让你放心，通过了ISO认证，符合国际环保的需求，并且承诺客户一年内免费质保。

在此，德索bnc连接器生产厂商本着“精诚合作、不断创新”的发展思路一如既往的为广大国内外客户提供优质的产品与服务，并热诚欢迎广大客户朋友前来参观指导、洽谈业务。德索五金电子有限公司成立于05年，是一家集新产品研发、生产、售销于一体的专业bnc连接器制造企业。公司主导产品为：bnc连接器，bnc转接头、bnc线缆等射频连接器产品为主体，大部份产品通过了ISO认证。

来看看BNC连接器型号大全

/在： /通过：

BNC连接器型号大全，不少采购商在采购bnc连接器的时候，会去网上搜索BNC连接器型号大全，德索电子为了方便广大客户的采购工作，将对BNC连接器型号做一个详细的分类，让你快速检索到适宜自己的商品。

BNC连接器的产品界面，如上，透过这份图纸，您可以看到BNC连接器的一个大致构造情况，相信这对于您采购BNC连接器产品会有很好的帮助。

如果您有BNC连接器产品的采购需求，可以联系我们获取免费的样品，让您与产品来一个零距离接触，更生动的体验BNC连接器产品工艺的魅力所在。德索五金所有BNC连接器产品可根据客户要求定制不同的尺寸和规格，常规产品提供免费样品测试。

德索BNC连接器产品，在电器性能、机械性能、环境性能三个方面，均符合行业标准，产品质量有保障，并且承诺一年免费质保，相当于为您的采购工作上了一份保险。更多BNC接头、BNC接口、BNC连接器、BNC线材、BNC转接头产品，请进入产品频道，详细查看。

分享一些连接器BNC插头知识

/在： /通过：

听惯了BNC接头、BNC接口、BNC连接器，如果此时问您什么是BNC插头，你会不会觉得有些懵逼。下面德索电子工程师，将会为您介绍一些BNC插头方面的知识，让您对BNC产品有一个更深的了解。

在行业内，BNC插头也被人叫做Q9头，它是一种标准型的同轴电缆连接器，主要用于视频监控和网络工程的范围，用以实现从设备到电缆或从电缆到设备之间的抗干扰连接。

视频监控所用BNC头特性阻抗为75欧姆，网络电缆所用BNC头特性阻抗为50欧姆。目前，网络电缆的使用已经越来越被双绞线和光纤所取代，所以BNC头绝大部分是用于视频监控领域。同轴电缆两端通过BNC接头连接T型BNC头，通过T型BNC头连接网卡，用同轴电缆组网需在同轴电缆两端制作BNC接头.

BNC连接器包括： BNC-T型头，用于连接计算机网卡和网络中的缆线;BNC桶型连接器，用于把两条细缆连接成一条更长的缆线;

BNC转接头BNC缆线连接器，用于焊接或拧接在缆线的端部;BNC终端器，用于防止信号到达电缆断口后反射回来产生干扰。终端器是一种特殊的连接器，他内部有一个精心选择的匹配网络电缆特性的电阻。

阅读完上述内容之后，您对于BNC插头知识应该有个基本认识了，若您还有更多关于BNC插头方面的问题，需要咨询，请直接发送邮件给我们的工程师，我们会第一时间给您答复。德索电子，十三年BNC插头生产经验，ISO认证，按照ROSH标准生产，达到国际环保要求，一年内享受质保服务，广大客户可以放心采购。

本文来源：https://www.bncjietou.com/changshi/1144/

一般bnc接头怎样使用

/在： /通过：

bnc接头是电子元器件采购中比较频繁的一款产品，这款产品主要是用于视频监控领用，用以提高人们生活、工作的安全性。那么如何使用BNC接头呢？对于这样的问题，德索电子工程师将会为您详细介绍一下BNC接头的使用方法。

1、剥线

同轴电缆由外向内分别为保护胶皮、金属屏蔽网线(接地屏蔽线)、乳白色透明绝缘层和芯线(信号线)，芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。

2.连接芯线

购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线 插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。

3.装配BNC接头

连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;

4.压线

保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。重复上述方法在同轴电缆另一端制作BNC接头即制作完成。使用前最好用万用电表检查一下，断路和短路均会导致无法通信，还有可能损坏网卡或集线器。

阅读完上文之后，您对于如何使用BNC接头应该有个基本了解，在之前的，德索电子工程师还介绍过BNC接头怎么制作的文章，您可以点击进入阅读。如果您有BNC接头采购定制方面的需求，可以直接拨打我们的电话：0769-81153906，会有专人解答您的采购问题。

德索电子BNC接头专业生产厂家，十三年的BNC接头生产经验，让我们在业界口碑卓越。所有BNC系列产品，均通过ISO认证体系，享有一年内质保服务，让广大客户放心采购。最后，祝愿所有BNC接头的采购者，都能找到合适的供应商以及优质的BNC产品。

科普下bnc连接器的重要性能，很全哟！

/在： /通过：

对于经常采购连接器的人来说，一定听过bnc连接器这款产品，那么你知道bnc连接器的三大重要性能是什么吗?如果您对于bnc连接器的三大重要性能处于一个模糊的状态，不妨来读一读这篇文章，听听德索连接器工程师为您介绍一下bnc连接器的三大重要性能，相信读完之后可以让您对bnc连接器有一个更深的了解。

bnc连接器三大重要性能主要是特性阻抗、频率、VSWR这三个方面，具体内容如下：

1、特性阻抗

BNC连接器的特性阻抗使用最多的是50Ω和75Ω两种。许多系列的BNC连接器同时有50Ω和75Ω两种规格。

一般性而言50ΩBNC连接器多用高频率，高性能产品上;75ΩBNC连接器多用频率较低的产品，频率多在4GHz以下，特别是消费性电子视频方面的较多。用户要根据自己的产品选择与之阻抗相匹配的BNC连接器。

2、频率

每种BNC连接器都有频率使用范围，用户要了解自己的产品工作频率来选择连接器。选择了低于要求工作频率的连接器会影响整机的电器性能;或者选择价格昂贵的高精度高频率的连接器造成浪费。要注意的是不同公司设计的连接器使用频率差异比较大，低劣的产品使用频率远远没有达到行业要求标准。选择连接器时用户要确认产品的电器性能说明。

3、VSWR

VSWR是BNC连接器的最重要的性能指标之一，是计量信号从连接器返回量的量度标准，它是一个矢量单位包括振幅和相位分量。同一型号的连接器在不同的使用频率上VSWR是不一样。一般来说，使用频率越高，VSWR也就越高。如果要知道BNC连接器的某一特定频率下的VWSR可以询问制造商。

现在您对于“bnc连接器三大重要性能”应该不模糊了吧，在后面的知识科普计划中，德索运营团队会整理更多bnc相关的技术资料，上传至bnc技术专题中：https://www.bncjietou.com/。倘若您需要采购汽车连接器相关的产品，可以拨打我们的采购vip电话通道：400-6263-698，专业工程师免费为您服务。德索是国内知名的bnc连接器生产厂商，在射频领域有着较高的知名度，有着十四年的bnc系列产品生产经验，欢迎您与我们合作。

德索除了bnc连接器产品之外，还能生产制造sma、smb、mmcx、tnc、f头、n头等各种射频产品，如今已涵盖了连接器的方方面面，可以全方位满足用户的产品需求，接受大批量的高端定制业务，承诺用户一年质保，有着完善的售后体系，在国内国外都有着过硬的口碑，因此，选择我们将会是一个明智的决定。

本文来源：https://www.bncjietou.com/changshi/1120/

请告诉我BNC接头与TNC接头的区别是啥

/在： /通过：

bnc接头与tnc接头是电子连接器中比较常见的两款产品，但是，若要问起二者之间的区别，怕是没有几个人能完整的说出来。为了让大家可以更好的区分bnc接头与tnc接头，下面德索五金电子工程师就为您详细介绍一下bnc接头与tnc接头的相关内容。

BNC接头与TNC接头的区别：

BNC接头：适用的频率范围为0~4GHz，是用于低功率的具有卡口连接机构的同轴电缆连接器。这种连接器可以快速连接和分离，具有连接可靠、抗振性好、连接和分离方便等特点，适合频繁连接和分离的场合，广泛应用于无线电设备和测试仪表中连接同轴射频电缆。

TNC接头 ：TNC连接器是BNC连接器的变形，采用螺纹连接机构，用于无线电设备和测试仪表中连接同轴电缆。其适用的频率范围为0~11GHz。

阅读完上述内容之后，您对于BNC接头与TNC接头二者的区别应该有个基本认知了，更多电子连接器技术文章，我们会陆续整理发布在网站上，欢迎前来阅读。采购与定制bnc接头、tnc接头选德索五金电子，您身边的专业射频连接器生产厂家，十三年生产经验，ISO认证，一年质保，值得信赖！

本文来源：https://www.bncjietou.com/changshi/1110/

谁能说说bnc插座是什么连接器

/在： /通过：

bnc插座采购电话：400-6263-698，接受定制，加急打样，一年质保。

到底bnc插座是什么连接器——对于非连接器行业的从业人员来说，对于bnc插座感到陌生非常正常的情况，为了更多用户了解bnc插座是什么，德索连接器工程师特整理了此篇文档，供大家免费查阅。下面我们一起来认识一下bnc插座是什么。

德索电子连接器工程师指出：BNC插座是一种用于射频同轴电缆的连接器，全称是Bayonet Nut Connector(刺刀螺母连接器，这个名称形象地描述了这种接头外形)，又称为British Naval Connector(英国工防连接器，可能是英国工防最早使用这种接头)或Bayonet Neill Conselman(Neill Conselman刺刀，这种接头是一个名叫Neill Conselman的人发明的)。

在行业内，BNC插座也被人叫做Q9头，它是一种标准型的同轴电缆连接器，主要用于视频监控和网络工程的范围，用以实现从设备到电缆或从电缆到设备之间的抗干扰连接。

阅读完上述内容之后，您对于“bnc插座是什么连接器”应该有一个基本了解了，如果您还有关于bnc插座方面的问题尚未解决，可直接向德索工程师发送邮件进行咨询，我们会第一时间给您答复。德索五金电子，是国内知名的bnc射频连接器生产厂家，有着十四年的bnc插头、bnc插座、bnc线缆、bnc转接头产品生产经验，可以快速解决各种bnc系列产品生产中遇到的问题，帮助客户少走弯路，还在犹豫什么，开启一场与德索的合作吧。

德索bnc产品专题页面地址：https://www.bncjietou.com/gongtoumutou/(此页面上目前已上传了上千款bnc插头、bnc插座系列的产品，每一款均通过了ISO认证，在详情页面中您可以看到产品的高清图纸、具体规格等专业信息，点击进去挑选一下吧。)

一篇文章弄懂BNC接头连接器的所有配插形式

/在： /通过：

bnc接头是射频产品中最热门的产品之一，在德索工厂每月有着较高的出货量，市场需求一直居高不下，面对这样一款热门的射频产品，您对于它的配插形式了解多少呢?下文中，德索电子工程师将重点为您介绍一下BNC连接器接头的配插形式，只需读完这篇文章，您便能弄懂BNC接头的配插形式。

德索电子工程师指出，BNC接头连接器的配插形式主要包含了卡接式、嵌入式、螺纹式、滑入式四个类别，具体内容如下：

1、卡接式配插结构类型

卡接式配插结构BNC连接器的主要特点是，连接器只要旋转90度就可以锁定，连接速度快，稳固。适用于频繁装卸的设备，广泛用于网络系统、仪器仪表等领域。BNC系列是典型的卡口连接器。

2、嵌入式配插结构类型

推入式接口的特点是连接与分离迅速，体积小，重量轻。多用于机壳内部板对板连接，高密度安装。常见的推入式连接器有SMB，MCX，MMCX等。

3、螺纹配插结构类型

螺纹接口的特点是连接最为可靠，机械强度高，抗振性好。由于机械性能电器性能好多用于测试议器，工防航空领域。常用的螺纹连接器有SMA，N，7/16，2.92等

4、滑入式配插结构类型

滑入式配插结构类型被广泛使用要求结构紧凑且易于操作的场合。 BMA连接器和D-Sub连接器等使用的就是滑入式配插结构类型。

读完上文之后，您对于连接器bnc接头的所有配插形式应该了解了吧，更多BNC连接器方面的技术资料，请进入德索BNC专题页面查看，专题地址:(https://www.bncjietou.com/)。德索五金电子，是东莞地址知名的射频连接器厂商，十四年的经营中，生产过大量的BNC连接器产品，如果您有BNC相关的采购需求，请直接拨打我们的热线电话：400-6263-698，专业工程师免费为您服务。

“一篇文章弄懂BNC接头连接器的所有配插形式”文中使用的配图均是德索摄影团队高清原创拍摄，仅供用户免费查阅，请勿转自其他商业用途，谢谢配合。

bnc接头怎么选择听听连接器工程师的观点

/在： /通过：

bnc接头是射频连接器中的一种，对于经常采购射频产品的人来说，一定不会对bnc接头陌生，那么到底bnc接头怎么选择呢，关于bnc接头怎么选择的问题，我们来听听德索五金电子连接器工程师的观点。

选择bnc接头系列产品时，有五个方面是必须要考虑清楚的，具体内容如下：

对于电子连接器的选择以下几点都要考虑清楚：

1、 明确自己的用途、规格、性能需求。

2、 根据使用环境考虑电流大小、耐温、耐寒、振动等因素

3、 空间、形状也很重要，它通常会控制所用的连接器产品类型

4、 插拔力等机械性能可以让厂家提供检测报告

5、 价格最后考虑，千万要注意廉价的连接器，后期引发的风险是巨大的，时间和精力都交代在后期返工的话就得不偿失了。

读完上文之后，您对于“bnc接头怎么选择”想必已经心中有数，了解更多电子连接器相关的技术知识，您可以在导航上点击《新闻动态》进入我们的资讯频道。如果您需要采购电子连接器相关的产品，请直接拨打我们的热线电话：400-6263-698，专业工程师为您服务。德索电子，从初期专注于射频连接器领域到如今覆盖全品类的连接器产品，已有十四年的历程，在今后的发展中，我们将会更好的回馈客户，为客户带来更优质的产品。
