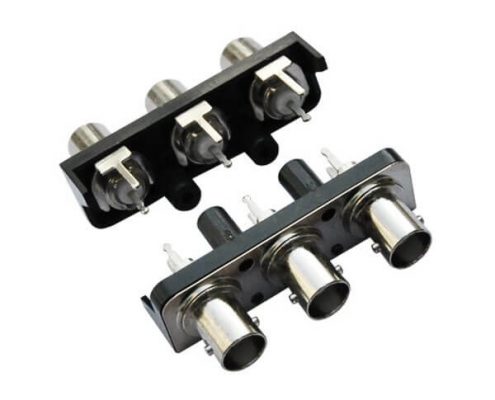

三同轴bnc连接器 黑色塑胶外壳 直式

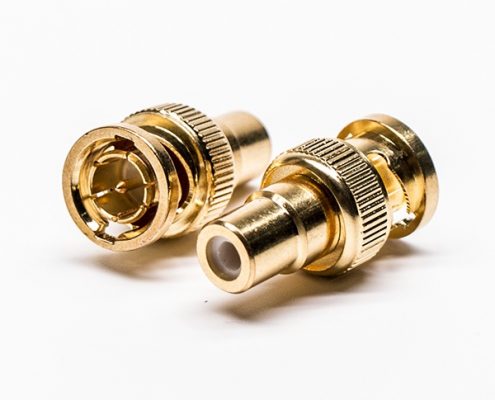

关于BNC转接头的规格

/0 评论/在： /通过：

在我们采购BNC转接头的工作中，如果对于BNC转接头的规格都不太了解的话，小编表示很怀疑，这样真的能采购合适的BNC转接头产品吗?一名电子元器件行业的从业人员，应该多了解一些BNC转接头规格方面的基础知识，下面德索电子小编将会从电器性能、机械性能、环境性能三个方面来为您讲解。

第一、电气性能

阻抗： 50 ohm/75ohm

频率范围：50 ohm 为 0~4 GHz / 75 ohm 为 0~1 GHz

电压驻波比：直式 ≦ 1.22/3GHz / 弯式 ≦ 1.30/3GHz

耐电压：1500 V rms

工作电压：500 V rms

中心接触电阻：≦ 1.5 mΩ (Milliohms max.)

外接触电阻：≦ 2.0 mΩ (Milliohms max.)

绝缘电阻：≧5 × 10³ mΩ (Milliohms min.)

第二、机械性能

耦合方式：卡口连接

保持力：6 lbs min.

配接耐久性：≧500 cycles

第三、环境性能

温度范围：Teflon -55oC~+155oC / POM -40oC~+60oC

螺母锁定保持力：100 lbs. min.

振动：MIL-STD-202 Meth. 204

抗腐蚀性：MIL-STD-202 Meth. 101

阅读完上述内容之后，您对于BNC转接头规格方面的知识应该有个基本认识了，希望各位读者能将BNC转接头规格知识运用到自己的采购工作中，采购自己需要的产品。德索电子，十三年的BNC接头、BNC转接头、BNC线材生产经验，ISO认证，一年内质保服务，广大客户请放心采购。

bnc接头母头 直式射频同轴 锌合金 PCB板端

BNC插头技术特性分析

/0 评论/在： /通过：

您对于BNC插头产品技术特性了解多少，经常采购BNC系列产品的人员，应该多多了解一下BNC插头技术特性方面的知识。在下文中，德索电子工程师，将会为您介绍BNC插头产品技术特性方面的知识，让您对BNC产品的了解更透彻一点。

产品材料及涂覆：

特性阻抗：75Ω 中心接触件：

频率范围：0~2GHz 插针——黄铜，镀金 ;加粗

接触电阻： 插孔——锡青铜或铍青铜，黄金

内导体 ≤2.0mΩ? 壳体和其它金属零件： 黄铜，镀镍;加厚

BNCA-5外电阻 ≤0.2mΩ 绝缘体：聚四氟乙烯

绝缘电阻： ≥5000MΩ 线 夹：黄铜，镀银

介质耐压： 1500V 密封圈：硅橡胶

电压驻波比： ≤1.3

连接器耐久性：500次

阅读完上述内容之后，您应该已经知道BNC插头特性，主要涉及到阻抗、频率、电阻、导体、插拔力相关内容，若您还有更多关于BNC插头性能方面的问题，想要了解，可直接向我们发送邮件。德索电子，十三年BNC接头生产经验，ISO认证，按照ROSH标准生产，达到国际环保要求，一年内享受质保服务，广大客户可以放心采购。

射频pcb连接器带RCA 绝缘同轴黑色塑胶外壳 弯式母头

关于bnc插头

/0 评论/在： /通过：

听惯了BNC接头、BNC接口、BNC连接器，如果此时问您什么是BNC插头，你会不会觉得有些懵逼。下面德索电子工程师，将会为您介绍一些BNC插头方面的知识，让您对BNC产品有一个更深的了解。

在行业内，BNC插头也被人叫做Q9头，它是一种标准型的同轴电缆连接器，主要用于视频监控和网络工程的范围，用以实现从设备到电缆或从电缆到设备之间的抗干扰连接。

视频监控所用BNC头特性阻抗为75欧姆，网络电缆所用BNC头特性阻抗为50欧姆。目前，网络电缆的使用已经越来越被双绞线和光纤所取代，所以BNC头绝大部分是用于视频监控领域。同轴电缆两端通过BNC接头连接T型BNC头，通过T型BNC头连接网卡，用同轴电缆组网需在同轴电缆两端制作BNC接头.

BNC连接器包括： BNC-T型头，用于连接计算机网卡和网络中的缆线;BNC桶型连接器，用于把两条细缆连接成一条更长的缆线;

BNC转接头BNC缆线连接器，用于焊接或拧接在缆线的端部;BNC终端器，用于防止信号到达电缆断口后反射回来产生干扰。终端器是一种特殊的连接器，他内部有一个精心选择的匹配网络电缆特性的电阻。

阅读完上述内容之后，您对于BNC插头知识应该有个基本认识了，若您还有更多关于BNC插头方面的问题，需要咨询，请直接发送邮件给我们的工程师，我们会第一时间给您答复。德索电子，十三年BNC插头生产经验，ISO认证，按照ROSH标准生产，达到国际环保要求，一年内享受质保服务，广大客户可以放心采购。

三通BNC接头的作用

/0 评论/在： /通过：

问题描述：

三通bnc接头有什么用?为什么会有三通BNC接头?

引言：

bnc接头的类型有很多种，其中有一种是三通的bnc接头，那么关于三通bnc接头有什么用的问题，下文中德索电子工程师将重点解答，让您清楚明白三通BNC接头的作用。

德索观点：

把1路视频信号转换为2路视频信号，相当于视频分配器的功能，一分二，不想买视频分配器的可以考虑买1个，一般需要字符叠加的考虑买视频分配器的。但是要确保视频流信号够足，要不然会成视频信号不足。

以上内容便是德索电子针对“三通bnc接头有什么用”所做的解答，如果您对于三通BNC接头还有不明白的地方，可以拨打我们的电话：0769-81153906进行咨询。德索电子，专业的BNC接头生产厂家，有着丰富的生产研发经验，可熟练解决各种bnc产品生产设计难题，ISO认证品质，您可放心采购。

德索2018春节放假通知

/0 评论/在： /通过：

尊敬的客户与采购商：

您好。

在这里，要感谢您一直以来对我司的认可和鼎力支持，2018年希望您能继续关注和支持我们，在此预祝我们往后合作更加愉快。在2018年春节即将来临之际，德索五金电子公司全体员工以最诚挚的祝福和问候，恭祝大家狗年大吉，阖家欢乐!

现我司对2018年春节放假具体安排通知如下：

2018年2月13日——2017年2月22日放假十天

2018年2月22日正常上班(农历正月初八)，值班电话：0769-81153906

如因放假给您造成不便，敬请谅解!

祝：生意兴隆，财源广进!

节假日期间，德索五金电子各业务人员电话通畅，若您有业务方面的问题，可直接与各业务员进行联系。也可以拨打我们的电话：0769-81153906，会有值班人员为您服务。春节期间，我们虽然放假，但业务不打烊!

东莞市德索五金电子有限公司

2018年1月23日

有线电视头母头弯式50欧姆射频同轴PCB板端

BNC接口怎样使用你知道吗

/0 评论/在： /通过：

bnc接口是电子元器件采购中比较频繁的一款产品，这款产品主要是用于视频监控领用，用以提高人们生活、工作的安全性。那么如何使用bnc接口呢?对于这样的问题，德索电子工程师将会为您详细介绍一下bnc接口的使用方法。

1、剥线

同轴电缆由外向内分别为保护胶皮、金属屏蔽网线(接地屏蔽线)、乳白色透明绝缘层和芯线(信号线)，芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。

2.连接芯线

购回的bnc接口由bnc接口本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线 插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。

3.装配bnc接口

连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从bnc接口本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在bnc接口本体尾部的圆柱体;

4.压线

保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。重复上述方法在同轴电缆另一端制作bnc接口即制作完成。使用前最好用万用电表检查一下，断路和短路均会导致无法通信，还有可能损坏网卡或集线器。

阅读完上文之后，您对于如何使用bnc接口应该有个基本了解，在之前的，德索电子工程师还介绍过bnc接口怎么制作的文章，您可以点击进入阅读。如果您有bnc接口采购定制方面的需求，可以直接拨打我们的电话：0769-81153906，会有专人解答您的采购问题。

德索电子bnc接口专业生产厂家，十三年的bnc接口生产经验，让我们在业界口碑卓越。所有BNC系列产品，均通过ISO认证体系，享有一年内质保服务，让广大客户放心采购。最后，祝愿所有bnc接口的采购者，都能找到合适的供应商以及优质的BNC产品。

bnc接头公母如何区分

/0 评论/在： /通过：

德索技术知识分享课堂，今日课题为——bnc接头有公母吗?这是很多客户在采购中，可能会问自己的问题。那么，到底bnc接头有没有公母呢，下面德索电子的工程师就为你详细解答一下BNC接头是否存在公母的问题。

bnc接头和其他接头一样，也是分公母的。具体二者，如何区分，且听德索电子为您细细到来。bnc 公头(BNC MALE) 是一种带卡口的，内有弹性的。BNC 母头(BNC FEMALE) 通常我们讲的通俗一点就是两边有两个圆点，像两个小耳朵。

通俗点讲：公头也就是指突出的插头，母头也就是指凹进去的插头。像咱们电视机那样样子的插头就叫公头，像插座那样凹进去的插头就叫母头。关于bnc公母接头的特性阻抗：75Ω 频率范围：0~2GHz，接触电阻：内导体 ≤2.0mΩ ;外电阻 ≤0.2mΩ，绝缘电阻：≥5000MΩ，介质耐压：1500V，电压驻波比：≤1.3，连接器耐久性：500次产品材料及涂覆。

读完上述内容之后，您对于BNC接头是否存在公母，以及公母如何区分，应该了然于心了。如果您有bnc接头采购定制方面的需求，请直接拨打我们的电话：0769-81153906，十三年的BNC接头生产经验，产品通过ISO认证，免费打样，一年内享受质保服务。

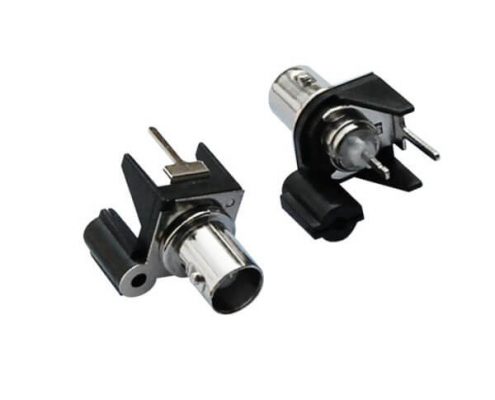

pcb射频连接器50欧姆黑色塑胶外壳 绝缘直式母头

bnc视频监控接头测试方法

/0 评论/在： /通过：

不少客户在制作好BNC接头以后，会碰到这样的问题，那就是不知道怎么去测试，那么到底bnc接头如何测试呢?对于这个测试方面的问题，德索电子工程师，将在下文中为您重点进行解答。

问题出现过程还原及详细描述：

用寻线器可能因为视频线屏蔽层或者线路较长缘故到服务器端听不见滴滴声。将摄像头那边的BNC头断开，然后在机房用万用表检测BNC头线路电阻是2.2*200M;摄像头那边线路BNC头线芯和屏蔽层用螺丝短路，检测线路电阻1.5在20M档(应该是1.5MΩ);将摄像头BNC头和线路连接，机房检测线路电阻增加到10在20M档(应该是10MΩ)。螺丝短路检测不是很稳定，可能因为短路接触不好。用工程宝测试过摄像头视频输出没问题，但是工程宝连接视频线图像发射到服务器端看不到图像，所以问题锁定在线路BNC头和线路本身。

工程师观点一

据排除方向，一般看不到图像有两种原因：摄像头本身跟线路问题。。。既然检测过摄像头没问题的话，就是线路上面的故障。。。至于说是BNC口故障还是线本身有问题这个最好办法就是重做BNC口

工程师观点二

一般有四种情况：视频线路，电源线路，BNC头，摄像机，要一个一个排除，测试，用替换法吧~~ 呵呵 首先用万能表排除线路的问题~~重新做BNC头，换新的摄像头在测试========

读完上述内容之后，您对于“bnc接头如何测试”这样的问题应该有一个基本的了解了，希望您了解完正确的BNC接头测试方法之后，然后按照步骤去测试自己的BNC接头。如果您有BNC接头等射频连接器产品的采购需求，请直接登录我们的网站http://www.bncjietou.com/，选购BNC系列产品。

德索五金电子，专业生产研发各种BNC系列产品，包含了连接器、线材、转接头等，十三年的BNC接头生产经验，ISO认证品质，并享受一年内质保服务，客户朋友可以放心采购。厂家直供，真材实料，交货及时，口碑卓越!

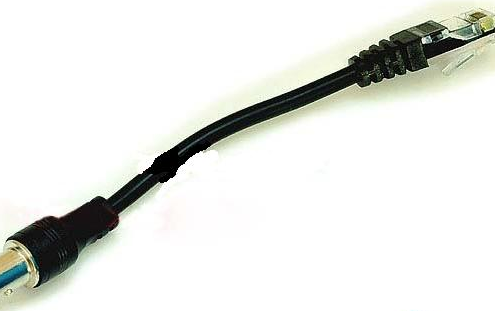

网线转BNC接头接线如何接

/0 评论/在： /通过：

最近，网上有部分客户咨询这样的问题——线转BNC接头接线是怎样接?对于这样的问题，不知道您了解多少，在下文中，德索电子工程师将会介绍网线转BNC接头接线的相关内容，让部分客户不再为这个问题而感到困惑。

有些卖测试仪的有一种线一头是网线接头另一头是BNC接头，可直接插网络测试仪测线，那么这样的网线转BNC接头接线是怎么接的呢?

德索工程师针对此问题的回答是：用网传器，不用一个摄像头一个，和交换机差不多.

读完上述内容之后，您对于“网线转BNC接头接线是怎样接”应该没有什么困惑了，希望您弄懂网线转BNC接头接线接法之后，能够更好的应对自己的采购工作。如果您有BNC接头等射频连接器产品的采购需求，请直接登录我们的官网，选购BNC系列产品。

德索五金电子，专业生产研发各种BNC系列产品，包含了连接器、线材、转接头等，十三年的BNC接头生产经验，ISO认证品质，并享受一年内质保服务，客户朋友可以放心采购。厂家直供，真材实料，交货及时，口碑卓越!

BNC接头与USB连接器差别

/0 评论/在： /通过：

连接器领域中，有两种是使用频率非常高的，一种是BNC接头，一种是usb连接器，虽然二者使用频率很高，但是能够说出二者区别的从业人员却不多，下面德索五金电子的工程师将会为您介绍一下bnc接头与usb连接器的区别，希望对您的采购工作有所帮助。

首页，我们要讲解一些BNC接头的概念，让您知道何为BNC接头。BNC接头属于视频监控范围的一种，可提高生活、工作的安全性。BNC接头是监控工程中用于摄像设备输出时导线和摄像机的连接头。有别于普通15针D-SUB标准接头的特殊显示器接口。由RGB三原色信号及行同步、场同步五个独立信号接头组成。

其次，我们在讲解一下USB连接器的概念，从细微之处了解一款产品。USB 即“Universal Serial Bus ”，中文名称为通用串行总线。可以使电子类产品相互连通的一种途径。应用于移动、视听、汽车电子、多媒体、电器等各类。目前已经在各类外部设备中广泛的被采用。USB接口有三种:USB1.1和USB2.0，usb3.0。理论上USB1.1的传输速度可以达到12Mbps/秒，而USB2.0则可以达到速度480Mbps/秒，并且可以向下兼容USB1.1。USB3.0传输速率大约是3.2Gbps(即320MB/S)。理论上的最高速率是5.0Gbps(即500MB/S)。

读完上述内容之后，您对于“bnc接头与usb连接器的区别是什么”应该没有什么困惑了，希望您弄懂BNC接头与USB连接器的区别之后，能够更好的应对自己的采购工作。如果您有BNC接头等射频连接器产品的采购需求，请直接登录我们的官网，选购BNC系列产品。

德索五金电子，专业生产研发各种BNC、SMA产品，包含了连接器、线材、转接头等，十三年的BNC接头生产经验，ISO认证品质，并享受一年内质保服务，客户朋友可以放心采购。厂家直供，真材实料，交货及时，口碑卓越!
