同轴连接器简述

大部分人应该都听过连接器这个词,但若是问你什么是同轴连接器,估计知道的人不多。在下文中,德索电子将重点为您介绍一下同轴连接器方面的内容,希望对您有用!

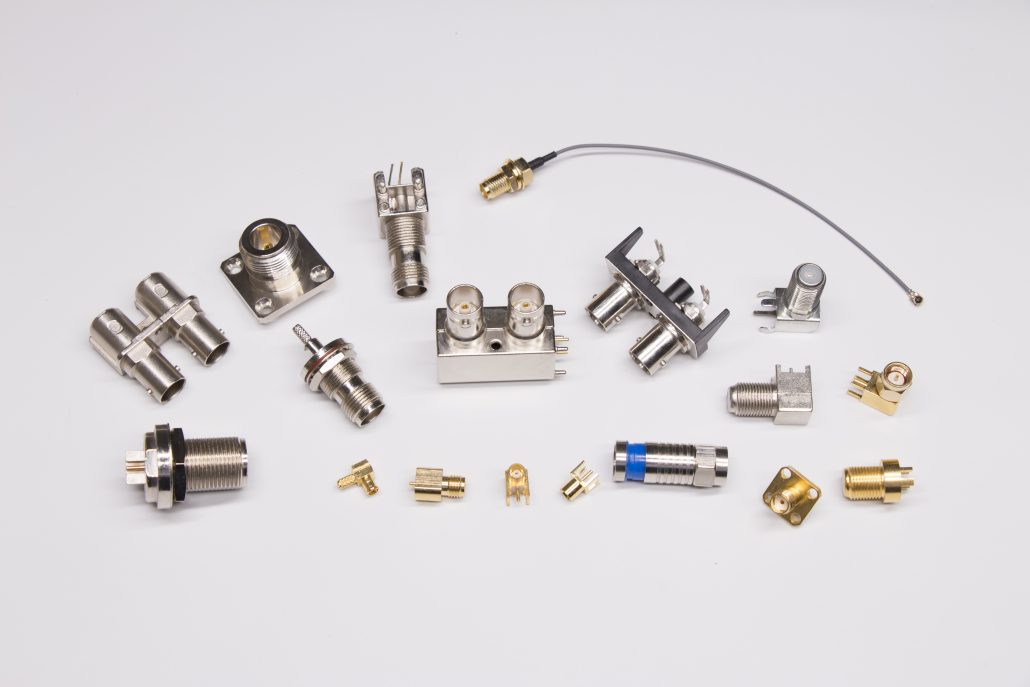

德索工程师指出:射频信号具有自己的特点,所以传输信号需要一个特殊的介质,对应的连接器也非常特别,这里主要描述的是普通的射频同轴连接器(RF COAXIAL CONNECTOR),符合GB11316-89,IEC169标准, MIL-C -31012等标准。

一、普通同轴连接器及主要性能表:

除了上述连接器,还有MINI BNC,SL16,C3,CC4(1.0 / 2.3),SMZ(BT-43),MIM等连接器,但主要是公司的一些型号。

二、普通同轴连接器的选择:

BNC是卡口式,用于小于4GHz的RF连接,广泛应用于仪表和计算机互连。

TNC是螺纹连接,尺寸等方面类似于BNC,工作频率高达11GHz,螺纹为振动环境。

SMA是最广泛使用的,阻抗为50和75欧姆,50欧姆,软电缆使用频率低于12.4Ghz,半刚性电缆高达26.5GHz。

SMB体积小于SMA,为了快速连接插入自锁结构,通常用于数字通信,是L9替代,50欧姆到4GHz,75欧姆到2GHz。

SMC是一种螺纹连接和其他类似的SMB,具有更广泛的频率范围,通常用于工防或高振动环境。

N型连接器为螺丝,以空气为绝缘材料,成本低,频率高达11GHz,常用于测试设备中,有50和75欧姆两种。

对于密集连接,MCX和MMCX连接器很小。

BMA用于高达18 GHz的低功率微波系统的盲插头连接。

每个连接器都有工防标准和商业标准,工防标准由MIL-C-39012制造,铜件,PTFE绝缘,内外镀金,性能最可靠,但成本更高。

商业标准设计采用廉价材料,如黄铜铸件,聚丙烯绝缘,银涂层等,可靠性差一些。

连接器材料是黄铜,铍铜和不锈钢,中心导体通常镀金,以确保低电阻和耐腐蚀性。工防标准要求在SMA和SMB上进行镀金,N,TNC和BNC镀银,因为银易于氧化,用户更喜欢镍。

绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯,其中聚四氟乙烯绝缘性能最好,但成本较高。

阅读完上述内容之后,您对于“什么是同轴连接器”这个问题应该有个简单的认识了。德索电子,专业的同轴连接器制造商,有着十三年的电子连接器生产经验,如果您有关于同轴连接器采购定制方面的需求,请直接拨打我们的电话:0769-81153906。
