你知道BNC接口怎么和线接起来吗

/0 评论/在： /通过：

关于BNC连接器怎么和线接起来的问题，是很多用户比较关心的。何为BNC连接器，BNC连接器也被称为视频监控头，在安防监控工程、音频视频工程中比较常用，属于同轴电缆连接器的范畴。关于bnc连接器怎么和线接起来，网上有很多种接法，下面，德索五金电子将跟您聊聊bnc连接器怎么和线接起来以及BNC接头的制作方法。

在制作BNC接头之前，我们需要准备一些工具，剥线钳，BNC接头(公头)，同轴线缆(75-5等视频线缆)，尖嘴钳，电烙铁，万用表，焊锡，松香，BNC接头母头，刀片。接下来就教您bnc连接器怎么和线接起来的内容。

第一步：将电烙铁插上电预热;将准备好的电烙铁、电缆、BNC头、尖嘴钳等放置一边备用。

第二步：将视频同轴电缆使用剥线钳剥开1cm左右，接着将视频线缆的包裹铜芯的塑胶用刀片削掉，露出0.5cm左右的铜芯。

如果电缆的屏蔽层比较好、线网比较多的情况下，可以将屏蔽层适当剪掉些方便穿入BNC负极。

然后将BNC负极与线缆的屏蔽层拧到一起，铜芯和屏蔽层用焊枪焊上少量的锡。

第三步：将BNC的外壳尾部穿到电缆上，将电缆铜芯插到BNC头中间的小孔里也就是BNC的正极，屏蔽层附在BNC头负极用钳子掐紧，固定住，然后开始焊接。

第四步：焊接完成之后，用万用表测试绝缘和导通。BNC接头母头测试连接正确与否。

至此，一个完美实用的BNC头就做好了。两端做同样的头，就成了一个视频线，直接连接摄像机与监视器，或摄像机与DVR了。

阅读完上述内容之后，您对于bnc连接器怎么和线接起来这个问题应该已经了解得差不多了，如果您还有其他关于BNC连接器方面的问题，可以直接向我们的工程师发送问题邮件，我们会第一时间给您回复。德索五金电子，专业的BNC接头、接口、连接器生产商，十三年的生产研发经验，ISO认证，一年内免费质保，广大客户可放心采购。

BNC连接器型号介绍

/0 评论/在： /通过：

BNC连接器型号大全，不少采购商在采购bnc连接器的时候，会去网上搜索BNC连接器型号大全，德索电子为了方便广大客户的采购工作，将对BNC连接器型号做一个详细的分类，让你快速检索到适宜自己的商品。

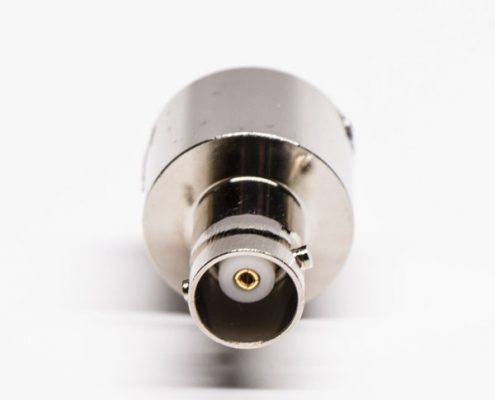

BNC连接器的产品界面，如上，透过这份图纸，您可以看到BNC连接器的一个大致构造情况，相信这对于您采购BNC连接器产品会有很好的帮助。

如果您有BNC连接器产品的采购需求，可以联系我们获取免费的样品，让您与产品来一个零距离接触，更生动的体验BNC连接器产品工艺的魅力所在。德索五金所有BNC连接器产品可根据客户要求定制不同的尺寸和规格，常规产品提供免费样品测试。

德索BNC连接器产品，在电器性能、机械性能、环境性能三个方面，均符合行业标准，产品质量有保障，并且承诺一年免费质保，相当于为您的采购工作上了一份保险。更多BNC接头、BNC接口、BNC连接器、BNC线材、BNC转接头产品，请进入产品频道，详细查看。

同轴连接器的类型有哪些(二)

/0 评论/在： /通过：

昨天我们发布了一篇介绍同轴连接器类型的文章，收到了很多网站用户的留言和邮件。他们表示这篇文章非常实用，有真的帮助到了解同轴连接器。并且希望尽快介绍其他类型的连接器。应大家的要求，小编继续整理了同轴连接器所包括的其他类型连接器的资料。

SMA连接器

SMA连接器是一种应用广泛的小型螺纹连接的同轴连接器，它具有频带宽、性能优、高可靠、寿命长的特点。SMA连接器适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线，在无线设备上常用于单板上的GPS时钟接口及基站射频模块的测试口。

SMB连接器

SMB是一种小型的推入锁紧式射频同轴连接器，具有体积小、重量轻、使用方便、电性能优良等特点，适用于无线电设备和电子仪器的高频回路中连接同轴电缆用。在无线设备上常用于基站侧E1传输电缆连接基站DDF小传输盒使用。

F型连接器

F型接头是大家日常生活中都会见到的射频连接器，广泛适用于有线电视、卫星电视、有线电视调制解调器与电视机的连接等领域。它可以用有阻抗匹配要求的场合，也可以用于非匹配的地方，其特点是螺纹连接、插合方便。性能稳定。

TNC连接器

TNC连接器是BNC连接器的一个变种，采用了螺纹连接方式。特性阻抗是50欧姆，最佳工作频率范围是0-11GHz。在微波频段，TNC接头比BNC接头性能更好。它具有抗振性强、可靠性高、机械和电气性能优良等特点，广泛地应用于无线电设备和电子仪器中连接射频同轴电缆。

MCX连接器

MCX连接器发明于1980年代，它于SMB连接器拥有相同的内部触点及绝缘子尺寸，但比SMB的体积要小30%。由于MCX连接器采用的是推入式连接方式，这就使得连接器的连接与分离非常迅速，缩短了连接器的安装时间。MCX连接器在频率达到 6GHz 时仍然具有良好的电性能，还可以适配包括半刚电缆和软电缆等多种电缆，连接可靠，寿命长。

以上就是BNC接头网的小编为大家整理的同轴连接器主要常用类型的介绍了。希望这两篇文章能让你对同轴连接器有一个清晰的认识，在今后的工作中能快速分辨连接器类型。有任何其他连接器相关的问题也欢迎向我们留言和发送邮件。东莞市德索五金电子有限公司成立于2005年，专业研发、生产、销售销售连接器。12年生产经验，300多个生产、销售和技术人员，我们一定会为您提供专业的解答。
