电子连接器的类别都在这里了

电子连接器作用及用途十分广泛,随着市场的火热,出现的连接器的种类也越来越多。由于连接器结构、应用渐渐多样起来,新的结构及应用还不断涌出,这时候就很难用某一固定模式来解决连接器分类命名的问题。市面上,连接器分类命名可谓是五花八门,按作用分的、按外形分的、按加工分的,虽然有些混乱,但万变不离其宗,以下这些基本分类方法值得遵循。

一、按照连接器连接对象的互连层次

根据设备内外连接的功能和对象,以电子设备为例,其互连层次(interconnection)可分为五个层次:①芯片封装的内部连接;②IC封装引脚与PCB板的连接,典型连接器为IC插座;③印制电路与导线或印制板的连接,典型连接器为印制电路连接器;④底板与底板的连接,典型连接器为机柜式连接器;⑤设备与设备之间的连接,典型产品为圆形连接器。其中第③和④互连层次有些重迭。在以上五个层次的连接器中,用的最多的是第③和第⑤层次产品。

二、按照连接器连接规格的层次

按照国际电工委员会(IEC)的分类准则,连接器属于电子设备用机电元件,其连接规格层次分为以下5个规格层次:1、大门类(family),例如连接器;2、分门类(sub-family),例如圆形连接器、矩形连接器;3、类型(type),例如同轴连接器;4、品种(style),例如BNC;5、规格(variant),例如接口为公头、阻抗为50Ω,等。

三、按照连接器的外形结构

通过连接器的横截面,一般分为圆形和矩形两种。圆形连接器由于自身的结构特点,多用于工防装备(航空航天)。矩形连接器由于其结构简单,更多用于电子设备的印制线路板。

四、按照连接器的安装方式

连接器安装指连接器进行连接的连接方式和自身端接方法。按照连接器的连接方式,可分为:螺纹连接、卡口(快速)连接、卡锁连接、推拉式连接、直插式连接等;按照连接器的接触体端接形式,可分为:压接、焊接、绕接(拧接)、螺钉(帽)固定、压缩等;

例如:电路板中表面组装连接器,按照端接形式可分为两类:焊接型连接器、分离型连接器。焊接型连接器常作为塑封芯片载体(Lslc)连接插座使用;分离型连接器组装比较简单,用螺钉、螺母通过连接器通孔和基板直接进行连接。

五、按照连接器的连接用途

连接器根据用途分种类很多,一般有射频连接器、光纤连接器、密封连接器(玻璃封焊)、高温连接器、自动脱落分离连接器、滤波连接器、复合材料连接器、机场电源连接器、航空连接器、印制线路板连接器、 重型连接器、IC卡连接器、高电压连接器、宽带连接器、总线连接器、微细间距连接器、电缆组件和背板连接器。

例如:在电子设备内部电路板上,连接器按用途就可以分为PCB插座头、PCB插座、接线板等等。在工业领域,连接器应用就更为广泛,根据应用领域的不同,连接器常分为:汽车连接器、消费品连接器(例如家用电器连接器)、医疗连接器、移动设备连接器等等。其中,汽车上所用的连接器大部分按用途可分为标准密封用、非标准密封用;在消费品,按用途又分为高清电视、数码相机、游戏系统。

六、按照连接器的工作频率

连接器的工作频率指连接器可通过信号频率的大小。频率按大小分为超低频、低频、音频、中频、高频、射频、微波等频段。连接器一般以3M频率为界,可分为低频连接器和高频连接器。

按照市场上的需求划分,德索电子通过总结,认为市场上应用最多的24种不同类别和叫法连接器如下:1、条形/压按式连接器;2、圆形连接器;3、矩形/重载连接器;4、射频同轴连接器;5、PCB/印刷电路板连接器;6、线对线连接器;7、FFC/FPC/薄膜电缆连接器;8、扁平电缆连接器;9、电脑设备连接器;10、视频/音频信号连接器;11、手机连接器;12、电源连接器;13、高压连接器;14、车用连接器;15、航空连接器;16、高速信号链接器;17、光纤连接器;18、微波链接器;19、防水连接器;20、耐高温连接器;21、导线连接器;22、IC卡连接器;23、宽带连接器;24、总线连接器。见下图:

连接器还有许多其他的分类,在上文中还来不及提到,确实种类繁多,没有统一标准,还有按连接器加工工艺、特殊结构、特殊性能、环境保护、也有厂家自己定义的连接器类别(例如美国泰克定义的新型BNC连接器的新接口TekVPI接头)。这些划分都有一定的道理,它们一般只是为了突出某一特征或用途,基本分类仍然没有超出上述的划分原则。同时连接器的各种类别划分之间并没有严格的区分,例如:属于设备与设备间连接的同轴连接器,也属于圆形连接器,更属于高频或射频连接器。

关于“连接器类别”知识就介绍到这了,您应该对于连接器类别也有了大致的认识了,如果您还有什么不明白的地方,可以向我们发送邮件,我们会安排专业快速解答您的问题,提供专业的意见。最后,希望每一位电子连接器从业者工作顺心,采购到心仪的射频产品。

德索五金电子,在射频连接器领域有着十三年的生产研发经验,可以快速解决各种生产设计方面的难题,提供个性化定制服务。公司所有射频产品均通过了ISO认证,承诺一年内质保服务,符合国际通用环保要求,广大客户可放心采购。

了解同轴连接器技术参数看这里

1).电气特性:波阻抗,截止频率,回波损耗,插入损耗,工作电压,绝缘阻抗,介电常数,

2).机械特性:插入、拔出力,端子保持力,耐久力,

3).环境特性:老化,热冲击,温—湿循环 (耐潮性).

读完上述内容之后,您对于同轴连接器的主要的技术参数应该已经有个基础认识了。如果您还想了解更多关于同轴连接器方面的问题,可以拨打我们的电话:0769-81153906。德索电子,在同轴连接器方面已有十三年的生产经验,产品通过ISO认证,值得您的信赖!

来来来,bnc接口有没有75欧姆的

说起bnc接口,大家都应该听过,但是对于bnc接口有没有75欧姆的这样的问题,怕是没几个人能答上来,下面德索电子工程师就为您介绍一下bnc接口电阻阻抗方面的知识。

一般而言,BNC接口有50欧姆和75欧姆两个不同的阻抗版本。50欧姆连接器和其他阻抗电缆连接时,传输出错的可能性较小。不同版本的连接器互相兼容,但如电缆阻抗不同,信号可能出现反射。通常BNC连接器可以使用在4GHz或2GHz。

75欧姆连接器用于视频和DS3到电话公司中心局的连接,而50欧姆连接器用于数据和射频传输。错误接在75欧姆插座上的50欧姆插头可能会损害插座。甚高频应用中使用75欧姆连接器。

阅读完上述内容之后,您对于bnc接口有没有75欧姆的问题应该清楚了,更多关于bnc接口方面的内容,可拨打电话0769-81153906进行咨询。好产品,来自好厂家,德索电子,十三年的BNC接口生产经验,值得您的信赖。

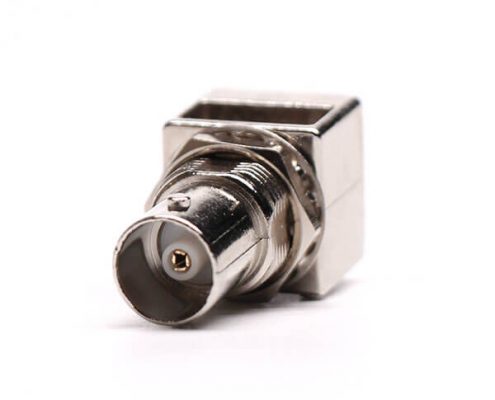

关于BNC接口与SMA接口的知识

关于BNC接口与SMA接口这两款产品,对于电子连接器的从业人员来说,应该不算陌生。这两款产品都是射频连接器中比较热门的两个产品,那么对于sma接口、bnc接口之间的差别您了解多少呢?下面德索bnc接头网就为您详细介绍一下BNC接口与SMA接口的知识。

SMA接口频率范围在0~18GHz之间,是超小型的、适合半硬或者柔软射频同轴电缆的连接,具有尺寸小、性能优越、可靠性高、使用寿命长等特点。但是超小型的接头在工程中容易被损坏,适合要求高性能的微波应用场合,如微波设备的内部连接。

BNC接口频率范围在0~4GHz之间,一般用于低功率具有卡口连接机构的同轴电缆接头,可以快速连接和分离,具有连接可靠、抗振性好、连接和分离方便等特点,适合频繁连接和分离的场合,广泛应用于无线电设备和测试仪表中连接同轴射频电缆。特性阻抗很重要,否则会造成不匹配,当阻抗匹配时,可以获得最大输出功率,设备利用效率最高;阻抗不匹配时,输出有效功率将减小;当外接阻抗等于设备内阻抗时,成为阻抗匹配。

关于BNC接口与SMA接口的知识就介绍到这了,您对于这两款产品之间的差别应该有一定的认识了,如果您有BNC接口、SMA接口的采购需求,可以拨打我们的热线电话:0769-81153906,德索bnc接头网欢迎您的垂询!

本文来源:http://www.bncjietou.com/interface/615/

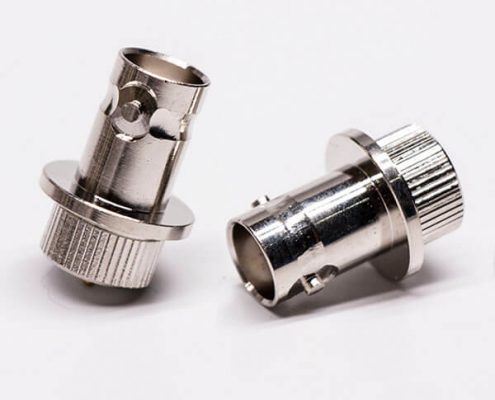

来谈谈bnc接头的作用

作为一名BNC接头的采购人员,需要经常与BNC接头打交道,因此,关于BNC接头的作用,你一定要知道一些。关于BNC接头作用的相关知识,下面听听德索bnc接头网的小编为您介绍一下。

BNC接头做为设备和设备的重要元件,在监控工程中用量大,一台16进32出的分配器就有48个BNC母座,一台大型距阵有数百个BNC母座,一个大一点的监控工程使用上千个BNC接头,有1%的不良品就会造成十多处故障,大工程用质量差的BNC接头售后服务将十分麻烦,它质量的好坏直接影响工程的效果却容易受到忽视,BNC接头故障通常是时好时坏,在监控工程中出显常见故障是,有时有图像有时没图像,或图像不明干扰,图像质量下降等,甚至出现一些奇怪故障或用一段时间后再出问题,占用工程人员大量时间排查故障。

BNC接头无论用铜还是锌合金做的外观都差不多,一般没有一定的技巧很难识别它的质量,BNC公座一般由工程商自行购买容易引起重视介绍的文章比较多,母座一般安装在设备上,往往容易受到忽视。

阅读完上述内容之后,您对于BNC接头的作用,应该有个基本的认识了,更多关于BNC接头的作用方面的内容,请直接拨打我们的电话:0769-81153906。德索bnc接头网所有产品,均有德索电子提供,ISO认证,十三年生产经验,值得您的信赖。

bnc接头转rj45接头可不可以

以下问题由德索bnc接头网为您整理,bnc接头网为网友提供各种关于bnc接头方面的产品问题指南以及技术指导。有bnc接头方面的问题,上德索bnc接头网。

观点一

你好,你的BNC接口的摄象机,必须配视频采集卡才能连接电脑,如果你是笔记本电脑的话就要选择 USB的采集卡,如果是台式的就选择视频采集卡就可以了。希望我的回答对你有帮助。

观点二

老式的10M网卡有BNC和RJ45两个接头的。100M的没见过。而且,网络摄像机貌似有带BNC头输入的吧。

观点三

当然可以,它的技术参数:

使用环境: CCTV闭路监控系统

支持设备: CCTV摄像机/监视器/画面分割器/视频分配器/硬盘录像机

视频制式: PAL/SECAM/NTSC

频 宽 : >8MHZ

视频接口: RJ-45;BNC;AUTO

最大输出: 1.1Vp~p

插入损耗: 低于2db

反射损耗: 大于30db

相互隔离: 大于40db @ 8MHz

传输距离: 彩色:600M/黑白:750M

彩色:300M/黑白:500M

输入阻抗: 75 ohms (BNC)/ 100 ohms (RJ-45)

输出阻抗: 100 ohms (RJ-45)

适用介质: CTA3/4/5e/6/7双绞线

额定电源: 无源

上文便是bnc接头网对用户问题“能用bnc接头转rj45接头吗”所做的归类整理,在一问一答中让用户明白其中的原理。若您还有其他的bnc接头方面问题,立即发送邮件给bnc接头网,我们会迅速给您答复。bnc接头网,所有产品均来自德索电子,专业的BNC接头生产厂商,十三年的BNC制造经验,产品符合国际环保要求,ISO认证品质,让广大客户放心采购。

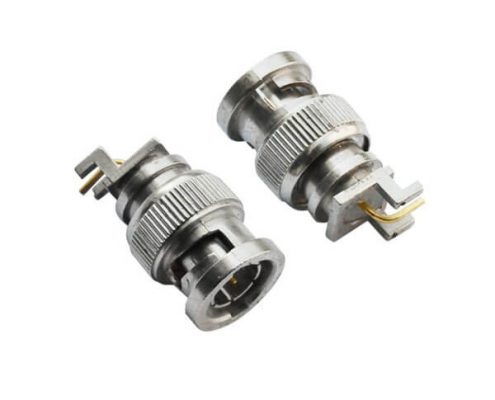

bnc接头母头黑色塑料外壳弯式50欧姆pcb板

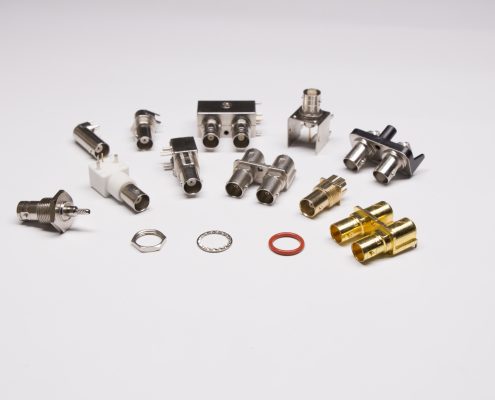

BNC接头的种类和质量的判定

关于BNC接头,它的应用领域和范围都是比较广泛的,在我们的生活中,有很多地方都需要用到它。我相信很多人对BNC接头也都有一定的了解,但是,您对它的了解是否够全面呢?那么,我们今天就来聊聊关于BNC接头的种类和质量的判定这两个方面的小知识吧。

首先我们来说说BNC接头的种类,BNC接头包括:

  1. BNC-T型头,用于连接计算机网卡和网络中的缆线;
  2. BNC桶型接头,用于把两条细缆连接成一条更长的缆线;
  3. BNC缆线接头,用于焊接或拧接在缆线的端部;
  4. BNC终端器,用于防止信号到达电缆断口后反射回来产生干扰。终端器是一种特殊的连接器,内部有一个精心选择的匹配网络电缆特性的电阻。每一个终端器必须接地。

其次就是关于BNC接头的质量判定

  • 通过产品的表面来看,镀层光亮细腻的为好,铜的纯度越高越光亮,有些产品外面光亮,却是铁质的。
  • 吸铁石吸附测试,一般情况下只有卡口弹簧和尾部弹簧为带铁质材料;线夹、插针和套壳为铜质,其他部件为锌合金 。
  • 刮开表面镀层看材质:通过刀片等利器刮开表面的镀层直观的看材质,通过刮开线夹、插针、屏蔽套筒镀层直观对比产品材质。
  • 除了以上方法外,还可以备一个质量好的母头去试。

通过对以上BNC 接头的种类和质量的判定两方面知识的学习,您是否有对BNC接头增加一些了解呢。当然,如果您有其它更多的关于BNC接头的知识,欢迎和我们联系,我们一起交流学习,共同进步!

本文来源:http://www.bncjietou.com/changshi/567/

BNC接头和Q9有什么联系

客户问题:什么是Q9头?它跟BNC接头有什么联系?干啥用的?

问题描述:BNC接头是同轴线缆连接器,跟Q9连接器比较相似,那跟Q9头有什么联系?有什么作用?

BNC接头网观点:Q9接头和BNC接头,在接口尺寸上有一些差异,但大体是一样的,也可以代用。Q9国内用的比较多,BNC是国际标准,现在很多国内的Q9也都是BNC接头的标准做的。

BNC接头网讲堂:BNC全称是Bayonet Nut Connector(刺刀螺母连接器,这个名称形象地描述了这种接头外形),接口是10Base2的接头,即同轴细缆接头。可以隔绝视频输入信号,使信相互间干扰减少,且信号带宽要比普通15针的D型接口大,可达到更佳的信号响应效果。

BNC接头的网卡主要应用于同轴电缆为传输介质的领域中,目前这种接口类型的网卡较少见,主要因为用细同轴电缆作为传输介质的网络就比较少。现在多用于安防行业监视器传输视频信号。

Q9头与BNC像DB9公母头一样的一对关系,用于像示波器,信号发生器等。 Q9和NBC的口径稍微有点不同,NBC的母头中间的缝隙比Q9得稍微大一些,一般示波器都是BNC的,用Q9也能插进去,但是时间长了会插坏的,另外一半头上都是有标记的,留心一下就知道了 50欧姆适用于传输功率,75欧姆适用于传输信号。数字线必须是75欧姆的。

如果您对BNC接头有着相同的疑惑,那么看完以上分析,应该也能豁然开朗。如果还不能完全回答您的问题,可以发邮件给我们联系。德索电子多年来钻研BNC接头的研发与生产,产品均达到ISO认证,享有一年质保,欢迎与我们探讨BNC接头。

本文来源:http://www.bncjietou.com/changshi/554/

BNC接头的基本性能有哪些

要想做一个合格的BNC接头采购工作者,不仅知其然,还要知其所以然,因此我们不仅要能够甄别BNC接头的优良,还需要更多的了解BNC接头的基本性能,才能更有利于增进我们对BNC接头的理解和认识。那么今天我们就具体来看一看BNC接头的基本性能有哪些。

BNC接头的基本性能有三个,即机械性能、电气性能和环境性能。机械寿命实际上是一种耐久性指标,在国标GB5095 中把它叫作机械操作。接下来我们就具体来谈一谈BNC接头的三个基本性能。

1.机械性能就连接功能而言,插拔力是重要地机械性能。

  • 插拔力分为插入力和拔出力两者的要求是不同的。插拔力和机械寿命与接触件结构(正压力大小) 接触部位镀层质量(滑动摩擦系数) 以及接触件排列尺寸精度(对准度) 有关。

2.电气性能包括接触电阻、绝缘电阻阻和抗电强度。

  • 高质量的电连接器应当具有低而稳定的接触电阻。连接器的接触电阻从几亳欧到数十毫欧不等。
  • 绝缘电阻是衡量电连接器接触件之间和接触件与外壳之间绝缘性能的指标,其数量级为数百兆欧至数千兆欧不等。
  • 抗电强度或称耐电压、介质耐压,是表征连接器接触件之间或接触件与外壳之间耐受额定试验电压的能力。

3.环境性能常见的环境性能包括耐温、耐湿、耐盐雾、振动和冲击等。

从上文我们了解了BNC接头的三个基本性能:机械性能、电气性能和环境性能,三个性能之间互有标准,也加深了我们对于BNC接头的理解和认识。如果您对BNC接头还有不解,欢迎发邮件给我们互相探讨。BNC接头网多年来致力于BNC接头的生产、研发与销售,产品均达到ISO认证,欢迎联系我们获得最新产品的报价。

本文来源:http://www.bncjietou.com/uncategorized/544/
