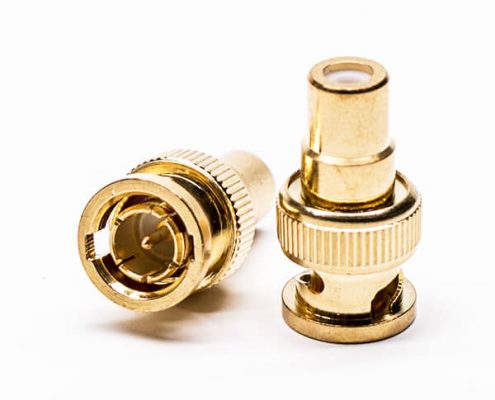

你知道如何安装压接式BNC接头吗

对于BNC接头,相信我们都比较熟悉。我们知道BNC接头即BNC同轴电缆连接器,可连接在同轴电缆的两端,再通过T型BNC接头连接网卡,其接法包括压接式、组装式和焊接式。那您知道如何安装BNC接头吗?接下来我们就一起来看看如何安装压接式BNC接头。

安装压接式BNC接头需要卡丝钳和电工刀,其制作步骤分为以下几个步骤:

1、剥线:剥线时将同轴电缆外层保护胶皮刺去1.5cm,小心不要割伤金属屏蔽线,再将芯线外的乳白色透明绝缘层剥去0.6cm,使芯线裸露。

2、连接芯线:刺好线后将芯线插入芯线插针尾部的小孔中,用专用卡线钳前部的小槽用力夹一下,使芯线压紧在小孔中。可以使用电烙铁焊接芯线与芯线插针,焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接,焊接时不要将焊锡流露在芯线插针外表面,会导致芯线插针报废。

3、装配BNC 接头:连接好芯线后,先将屏蔽金属套筒套入同轴电缆,再将芯线插针从BNC 接头本体尾部孔中向前插入,使芯线插针从前端向外仲出,最后将金属套简前推,使套简将外层金属屏蔽线卡在BNC 接头本体尾部的圆柱体;

4、压线:保持套简与金属屏蔽线接触良好,用卡线钳上的六边形卡口用力夹,使套简形变为六边形。重复上述方法在同轴电缆另一端制作BNC 接头即制作完成。使用前最好用万用电表检查一下,断路和短路均会导致无法通信,还有可能损坏网卡或集线器。
到底如何安装压接式BNC接头,看完上文,相信您已经清楚了,如果还有不清楚的地方,您可以给我们发邮件或者咨询我们。BNC接头网有着十多年研发、销售BNC接头的经验,如果您对BNC接头有新的发现,欢迎跟我们交流。

本文来源:http://www.bncjietou.com/changshi/538/

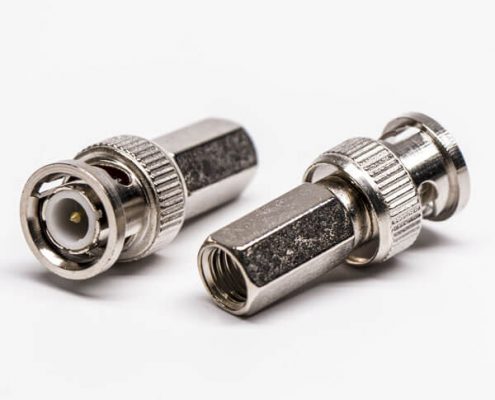

BNC连接器接口接触不良是什么原因

为什么有些BNC连接器在使用过程中,会出现接触不良的情况,你有没有认真思考过BNC连接器接触不良的原因。问题的出现肯定不会是平白无故的,这背后肯定有一些被人们忽视掉的原因,下面BNC接头网工程师将会为您分析一下BNC连接器接触不良是什么原因。

何为BNC连接器,是一种很常见的RF端子同轴电缆终结器,业内人士也称其为Q9头,是在安防监控工程、音频视频工程中最常的同轴电缆连接器。BNC插头又是一种标准的同轴电缆连接器,BNC电缆连接器必须连接到每段电缆的两端,一般用于视频监控工程和网络工程中,用于实现从设备到电缆或从电缆到设备之间的抗干扰连接。

BNC连接器之所以没有被淘汰,因为同轴电缆是一种屏蔽电缆,有传送距离长、信号稳定的优点。目前它还被大量用于通信系统中,如网络设备中的E1接口就是用两根BNC接头的同轴电缆来连接的,在高档的监视器、音响设备中也经常用来传送音频、视频信号。

BNC连接器一般是针接触件和孔接触件之间的连接。我们知道,元器件的引脚或端子,一般是有一层镀层,比如镀铅锡合金、镀纯锡、镀镍、镀银、镀银钯合金、镀金、等等。所以组件之间的接触,其实就是这些镀层金属之间的接触。当然,不同的镀层金属的导电率是不同的,对应产生的接触电阻也有所不同。一般金的导电率比较好,银次之。在焊接工艺时,由于焊接实际上是形成合金的过程,这个合金本身就是良导体,所以焊接本身的可靠性是比较高的,除非是焊接不良。但是,连接器之间的连接,靠的是表面之间的接触,所以容易导致接触不良,更具体的原因分析如下。

判断金属表面之间的接触性能是否正常,主要取决于材料(不同金属导电率不同)、接触压力、实际接触面结。关于材料种类,上面已经提到了,一般器件的镀层材料,基本上都是由良导体做的,对接触不良的影响不大,顶多影响接触电阻(当然更进一步来说还影响到了是否容易被氧化),所以不再更详细地讨论。关于连接器的接触压力,连接器靠的是孔接触件的弹力来给针接触件一定的压力的。一般压力越大接触得也越好。

通常情况下小而又薄的孔接触件提供特大压力的可能性是较低的。而且如果这个孔接触件本身的弹性不好,这个压力就小,接触也就没那么好。同时,如果孔接触件或针接触件有变形,也会导致实际接触面积小,从而有可能导致接触不良。同时,连接器的孔接触件或针接触件当然一般是连接在塑料上的,如果脚数多了,有可能导致某一个或数个接触件装在塑料件上的位置有偏差,于是,两个连接器插入时,那些偏位了的接触件就有可能接触不好。

阅读完上文之后,您对于BNC连接器接触不良是什么原因应该有个基本认识了,更多关于BNC连接器接触不良是什么原因方面的内容,请直接阅读其他BNC接头制作文章,会有其他收获额!德索电子,专业的BNC接头制造商,欢迎您前来采购BNC系列产品。ISO认证产品,一年质保服务,让广大客户放心采购。

本文来源:http://www.bncjietou.com/

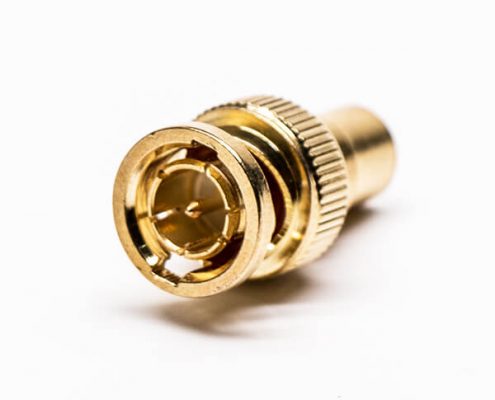

BNC接头与Q9接头存在的差别

BNC接头与Q9接头外型上十分相似,经常会被人们弄混。在下文中,BNC接头网工程师将为您讲解区分BNC接头与Q9接头二者的区别,让您可以快速分辨两者的不同。然后帮助大家更好的做好采购BNC的相关工作。

相信大家十分清楚,因为Q9接头和BNC头在外形上几乎一模一样,很难辨认,所以很多专卖这个的,都不能说出他们的区别,这也使得有JS拿Q9头当BNC卖

对于BNC头与Q9头之间的差异:BNC是尺寸英制的标准,而Q9是国标,具体表现在中间的芯子部分(下图箭头所指的红色圈圈部分),BNC的胶芯更细一点、离接头的边沿更远一点(为3.8mm),而Q9的要粗且离边沿更近。

阅读完上文之后,您对于BNC接头与Q9接头存在的差别应该有个基本认识了,更多关于BNC接头与Q9接头存在的差别方面的内容,请直接阅读其他BNC接头制作文章,会有其他收获额!德索电子,专业的BNC接头制造商,欢迎您前来采购BNC系列产品。

本文来源:http://www.bncjietou.com/changshi/533/

BNC接头如何接你知道吗

BNC接头作为一种同轴电缆的连接器,其特性优良,传递信号质量好,因此应用广泛,自研发以来一直热度不减,是电子元器件行业的采购热点。如果不是行内人士的话,对BNC接头如何接肯定是不了解的,那么今天我们就一起来看看BNC 接头到底怎么安装的?

BNC接头的接法分为以下几步:

1、拧下BNC接头,扔掉保护套,用胶带代替,接线后不易出现各种画面闪动的问题。

2、拿过网线,先穿线,然后再处理线,接线。如果不先把线布好,接上BNC接头后有的地方穿线就不那么容易了,所以要先布好线,选择好长度,然后拿起同轴线的一段,用壁纸刀将外皮处理掉。

3、处理线要长度适中,否则接线时对应不上BNC接头,造成接线不牢固,从而影响监控视频图像质量,一般来说,最后铜芯露出约3mm,铜芯包塑露出约7mm,把屏蔽网铜丝拧成一股。

4、先套入BNC接头后半部分,不然接好线后无法套入。

5、拿过BNC接头的另一半,也就是接线部分,用斜口钳或者尖嘴钳把下部的牙口圈掰开,适合放入线即可,力度要适中哦,否则会掰断的,然后用螺丝刀将接线处的螺丝松开准备接线。

6、插入处理好的线头,将铜芯插入松开螺丝的孔里,然后拧紧螺丝。

7、压紧下面的牙口圈,确保拧好的那股铜丝与牙口圈接触良好,如果不放心可以在牙口圈上缠绕一下,再用钳子压紧,最后减去多余的部分,要剪干净。8

8、为了保险起见,一般用电工防水胶带将铜丝部分包好,以防止出现质量问题,拧好BNC接头。

读完本文,相信您对BNC接头如何安装有了更多了解,如果本文还不能解释您对BNC接头的疑惑,您可以联系我们的客服,或者浏览我们的更多关于BNC接头的资讯。BNC接头网是一家专门制作、销售BNC接头的网站,有着长达12年的BNC接头研发经验,我们的产品均通过ISO认证,质量达到国内国际要求。网上显示的产品还不够齐全,最新的产品还来不及上传,您可以联系客服领取最新的BNC接头报价单。

本文来源:http://www.bncjietou.com/changshi/521/



东莞市德索五金电子有限公司概述

BNC接头网由东莞市德索五金电子有限公司运营,力求做一个专业BNC系列产品采购平台。东莞市德索五金电子有限公司成立于2005年,专业研发、生产、销售销售MICRO MINI BNC,BNC,BNC,TNC,N,UHF,MINI UHF,F,PAL,RCA,SOLDERLESS,FME,SMA,SMB,SSMB,SMZ(BT43),MCX,MMCX,1.6-5.6和1.0-2.3同轴系列,电缆组件。产品主要应用于通信、安防监控、汽车、医疗、航空、军工等领域,用以数据信号传输或电源供应。

我们拥有房3000多平米的厂房和装备精良的生产车间,整机自动生产线数条,员工几百人。自公司成立以来近70%的产品销往世界各地,出口至40多个国家和地区。为了追求产品的完美品质,我们通过了ISO9001认证,所有产品都能达到RoHS 和 REACH标准的要求。

德索五金电子,拥有品类齐全的射频连接器产品,提供定制打样服务,满足客户各种采购需求,十三年的生产研发经验,熟练解决各种生产设计难题,采购射频连接器,找德索五金电子就对了!

本文来源:http://www.bncjietou.com/news/515/

bnc接头最佳接法图(干货来了)

说起BNC接头最佳接法图,是不少用户查找的对象,用户之所在网上搜索BNC接头最佳接法图方面的内容,无非是出于安全的需要,想制作视频监控BNC接头,那么有什么好的办法,可以让用户快速安装好一个bnc接头视频监控头呢,下面BNC接头网工程师将为您介绍这方面的知识,纯干货分享,不要错过额。

安装一个监控摄像BNC接头,可以让我们的生活以及工作更加安全,多一份保障,因此学会BNC接头的制作十分重要。因此,各位用户一定要按照图中的顺序一步步来,不要慌张,以免因为步骤出错,造成视频图像不出现、受干扰、不清晰、雪花点等等问题。

1、准备的工具:平口剪钳、美工刀、十字螺丝刀。

2、BNC接头接法图解及步骤:

拧开BNC接头

剥开视频线

准备连接

连接固定

拧上套筒

6完工检查

读完上文之后,针对BNC接头最佳接法的问题您应该有一个基本的认识了,只要按着图中的顺序一步步来,认真操作,快速制作一个视频监控BNC接头并非难事,今天的视频监控BNC接头制作知识就讲到这了,下一次我们会有更多有趣的内容与您分享,记得经常来我们网站,查看更新。

如果您有BNC连接器、线材、转接头采购方面的需求,可以直接拨打我们的电话:0769-81153906,所有BNC连接器产品,均通过ISO认证,享受一年内质保服务,广大客户可以放心采购。最后,希望每一个客户都能找到适合自己的优质厂家,采购到符合公司需求的优质产品。

本文来源:http://www.bncjietou.com/changshi/504/

了解BNC接头规格请读此文

BNC接头网工程师,将会在下文中重点介绍BNC接头规格方面的内容,让各位从业者能够更好的进行BNC连接器的采购工作。BNC连接器的规格主要从电器性能、机械性能、环境性能三个方面来进行讲解,分别如下:

第一、电器性能

阻抗: 50 ohm/75ohm

频率范围:50 ohm 为 0~4 GHz / 75 ohm 为 0~1 GHz

电压驻波比:直式 ≦ 1.22/3GHz / 弯式 ≦ 1.30/3GHz

耐电压:1500 V rms

工作电压:500 V rms

中心接触电阻:≦ 1.5 mΩ (Milliohms max.)

外接触电阻:≦ 2.0 mΩ (Milliohms max.)

绝缘电阻:≧5 × 10³ mΩ (Milliohms min.)

第二、机械性能

耦合方式:卡口连接

保持力:6 lbs min.

配接耐久性:≧500 cycles

第三、环境性能

温度范围:Teflon -55oC~+155oC / POM -40oC~+60oC

螺母锁定保持力:100 lbs. min.

振动:MIL-STD-202 Meth. 204

抗腐蚀性:MIL-STD-202 Meth. 101

经过上文的分析之后,您对于BNC接头的规格应该了解得差不多了,愿每一个电子连接器从业者,能够多学习一些BNC接头的基础知识,从而更好的为自己的企业找到更优质的BNC产品。如果您有BNC接头采购定制需求,可以拨打我们的电话:0769-81153906,欢迎您的来电!

BNC接头网,所有产品均有德索电子独家提供,产品通过ISO认证,十三年的BNC接头生产经验,一年内质保服务,客户可以放心采购。最后,希望所有客户都找到适合自己的优质供应商,以确保自己的采购工作顺利进行。

BNC端子是什么

不少用户对于BNC端子是什么产生了疑惑,关于BNC端子,您了解多少,在下文中,bnc接头网工程师将为您详细介绍一下BNC端子方面的内容,让您对BNC端子有一个基本的认识。

BNC端子是通常用于工作站和同轴电缆连接的连接器,标准专业视频设备输入、输出端口。

BNC电缆有5个连接头用于接收红、绿、蓝、水平同步和垂直同步信号。BNC接头有别于普通15针D-SUB标准接头的特殊显示器接口。由R、G、B三原色信号及行同步、场同步五个独立信号接头组成。

主要用于连接工作站等对扫描频率要求很高的系统。BNC接头可以隔绝视频输入信号,使信号相互间干扰减少,且信号频宽较普通D-SUB大,可达到最佳信号响应效果。

阅读完上述内容之后,您对于BNC端子应该有一个基本的认识了,了解更多BNC端子方面的内容,登录BNC接头网。如果您有BNC产品采购及定制的需求,可以直接拨打我们的热线电话:0769-81153906。BNC接头网所有产品均有德索五金电子提供,并且享受一年质保服务,用户无需为产品质量担心,所有产品都通过ISO认证,您可放心购买。

本文来源:http://www.bncjietou.com/changshi/491/

摄像头bnc接口制作看这里

摄像头BNC接口制作流程是怎样的呢,生活中,需要制作摄像头BNC接口的地方有很多,比如商场、超市,还有我们住处的楼道、过道等,都需要安装摄像头BNC接口,用以提高生活乃至商业的安全性,下面德索工程师教会教您快速制作一个摄像头BNC接口,感兴趣的看这里吧。

方法/步骤

这是“原始版”BNC接口,还没有开始制作

它是可以扭开的,不是固定不动的。

重点来了哟,铜线芯用螺丝压紧,铁片要和屏蔽铜线或铝纸接触,要不然视频会不清晰或不稳定,甚至黑屏。最好用老虎钳压紧铁片,以防监控线脱落。另外,屏蔽线不能接触到中间的铜线芯,要不然也会干扰到视频。

用螺丝扭紧铜芯,铁片紧压屏蔽铜线或铝纸。

就是这样,一个完美的BNC监控接口就是这样被做出来了,是不是很神奇。

摄像头bnc接口制作流程大致就是上面这样,您只需根据上述图文步骤一步步操作,那么便可以很快制作出一个摄像头BNC接口。德索电子BNC接口制造经验丰富,所有BNC接口产品已获得了ISO认证,倘若您有这方面的采购及定制需求,速度联系我们,欢迎您的来电!

产品展示:http://www.bncjietou.com/gongtoumutou/

本文来源:http://www.bncjietou.com/interface/481/

bnc接头摄像头制作流程

bnc接头摄像头,在我们生活中各个方面都有应用,商场里、超市里、马路上、楼梯上都能看到它们的身影,若是您也想安装一个BNC接头摄像头,那至少应该会先做bnc接头摄像头吧,都不会制作怎么进行后面的“大事”呢。已经熟悉BNC接头摄像头的高手请跳过这一节,不会的就跟着德索工程师的步伐过来吧。

方法/步骤

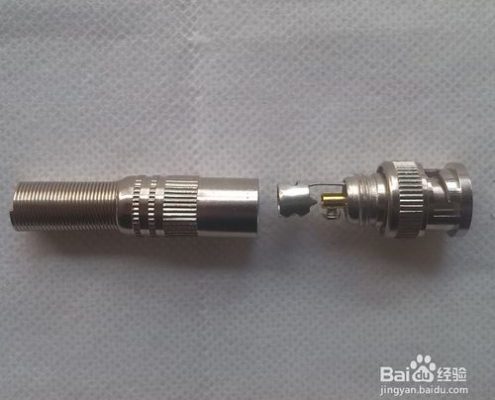

这是未制作的“原始”BNC接头。

可以扭开的。

铜线芯用螺丝压紧,铁片要和屏蔽铜线或铝纸接触,要不然视频会不清晰或不稳定,甚至黑屏。最好用老虎钳压紧铁片,以防监控线脱落。另外,屏蔽线不能接触到中间的铜线芯,要不然也会干扰到视频。

用螺丝扭紧铜芯,铁片紧压屏蔽铜线或铝纸。

完美的BNC监控接头就是这样做成的。

上文中的图片与文字,已经很清楚的讲解了BNC接头摄像头的制作流程,您只需要跟着这个步骤,一步步的走下来,便可以顺利安装好一个BNC接头摄像头,赶快动起手来,制作一个自己的BNC接头摄像头吧。德索五金电子,十三年的BNC接头生产经验,ISO认证产品,如果您需要BNC接头,请联系我们。
